🔌 Schematy elektryczne

Schematy z rozdziału 10 manuala — modele FJR13A i FJR13AE (Electric Shift). Kolorowe, w oryginalnej kolorystyce przewodów. Kliknij, by powiększyć w nowej karcie.

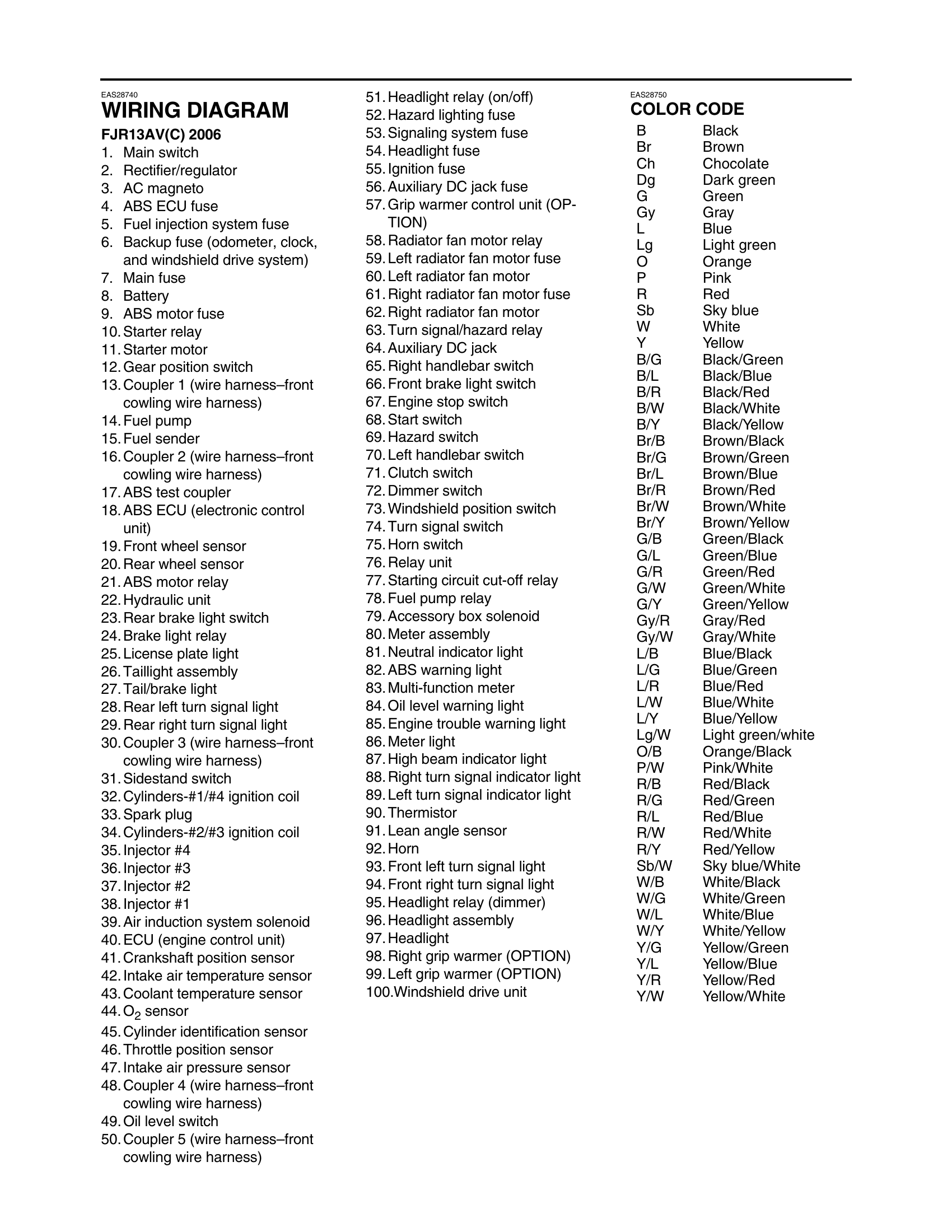

Legenda elementów schematu (component index) — Legenda elementów schematu (component index) (str. 714)

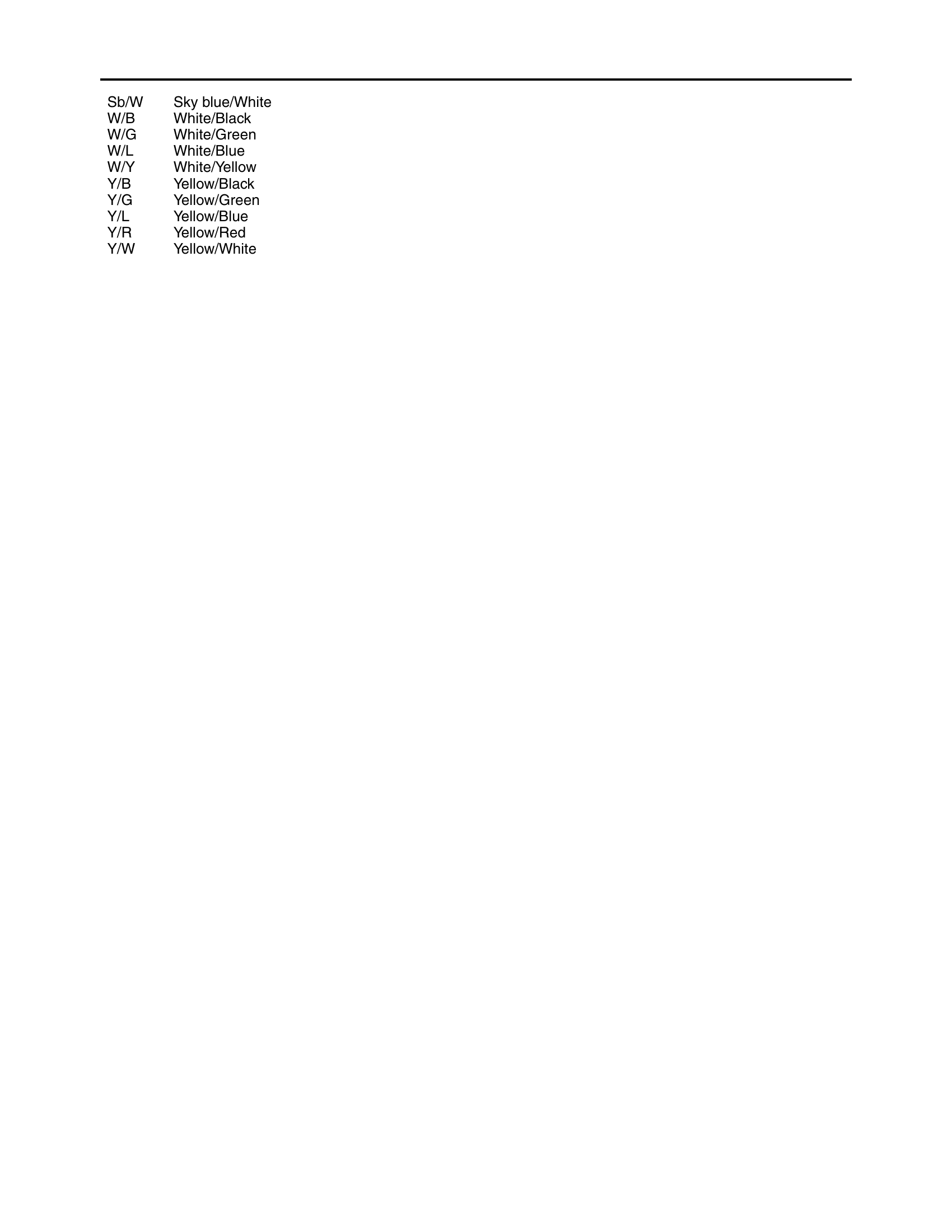

Kody kolorów przewodów (wire color codes) — Kody kolorów przewodów (wire color codes) (str. 716)

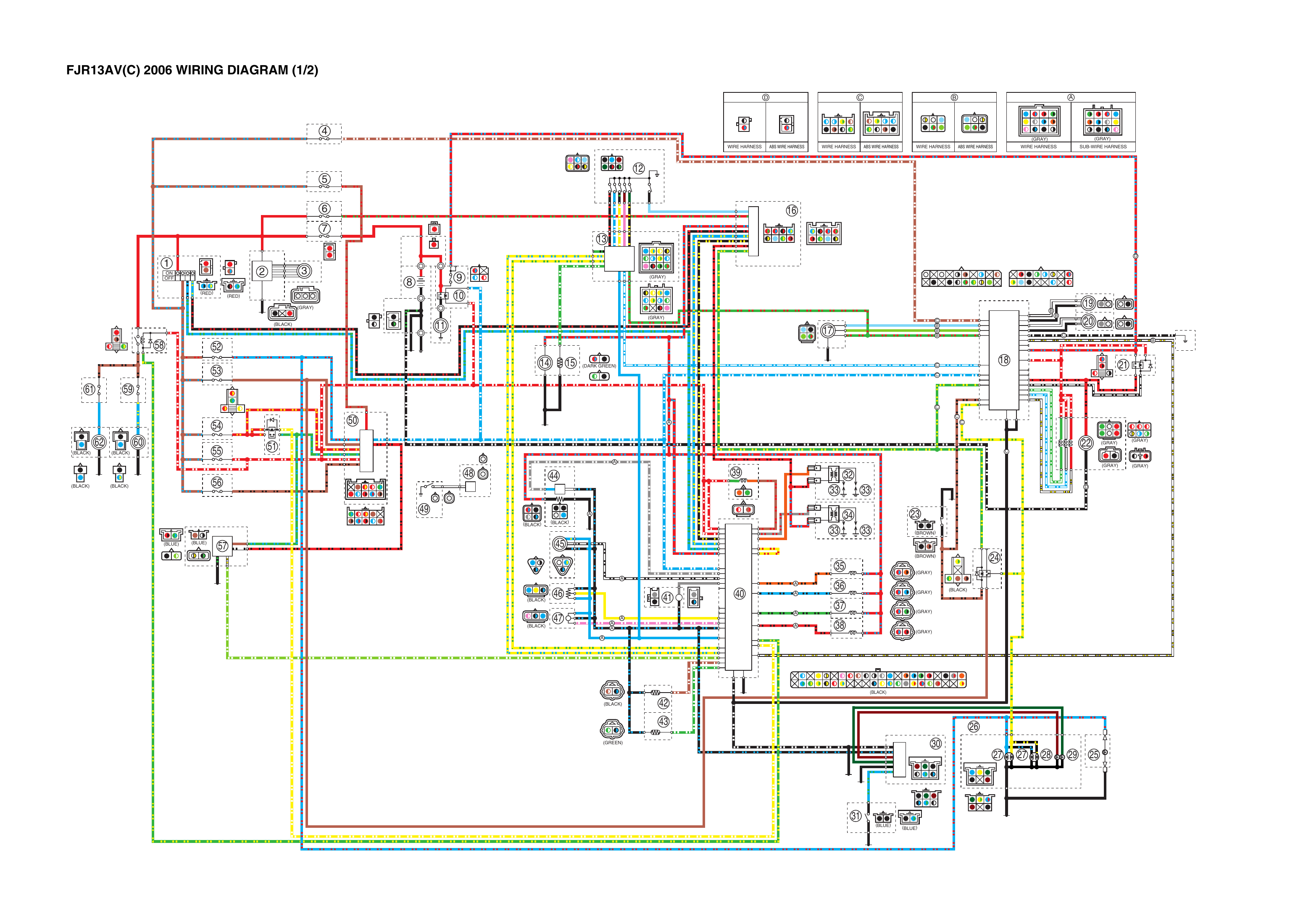

FJR13AV(C) — RP13 — schemat elektryczny 1/2 — FJR13AV(C) — RP13 — schemat elektryczny 1/2 (str. 719)

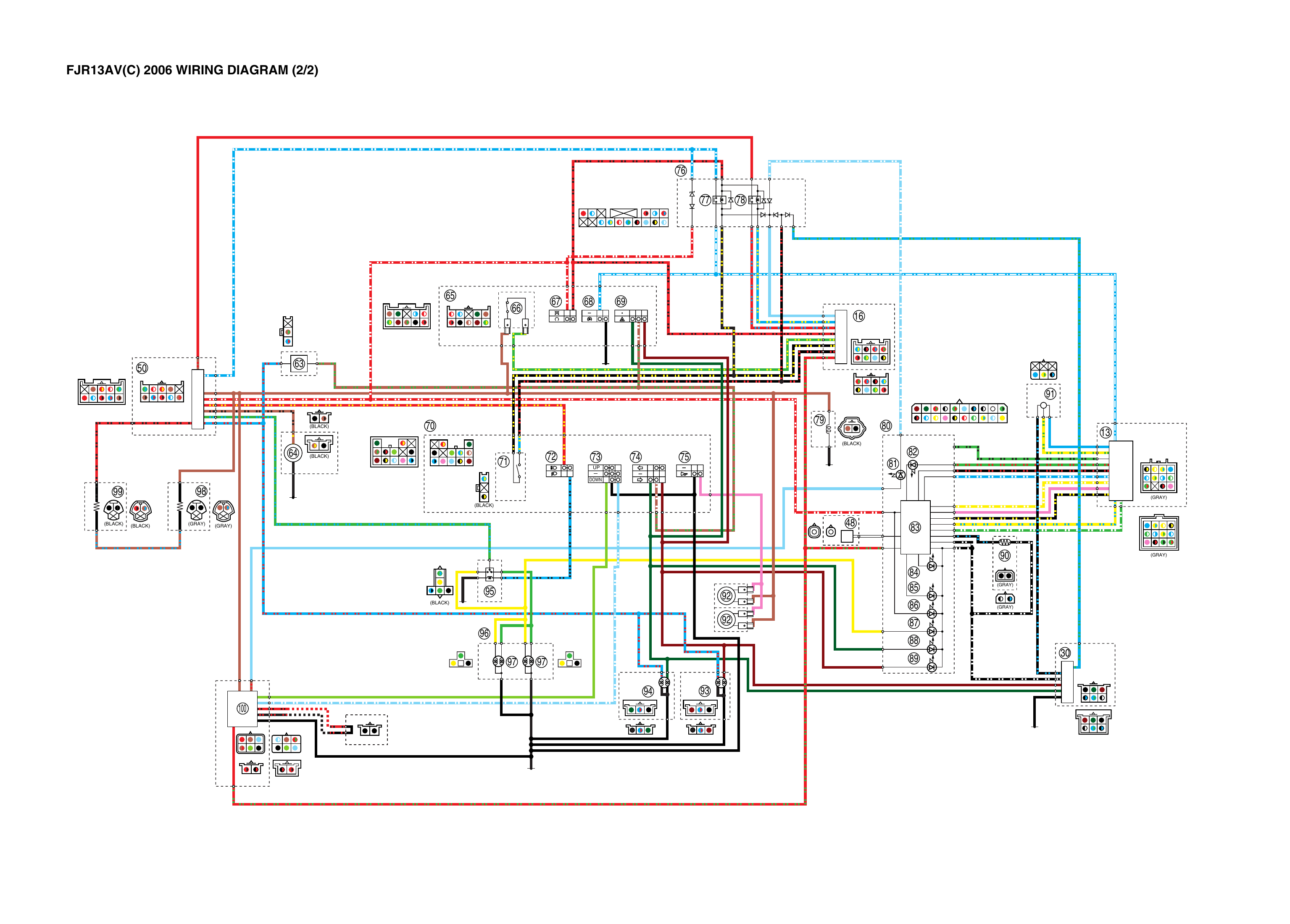

FJR13AV(C) — RP13 — schemat elektryczny 2/2 — FJR13AV(C) — RP13 — schemat elektryczny 2/2 (str. 720)

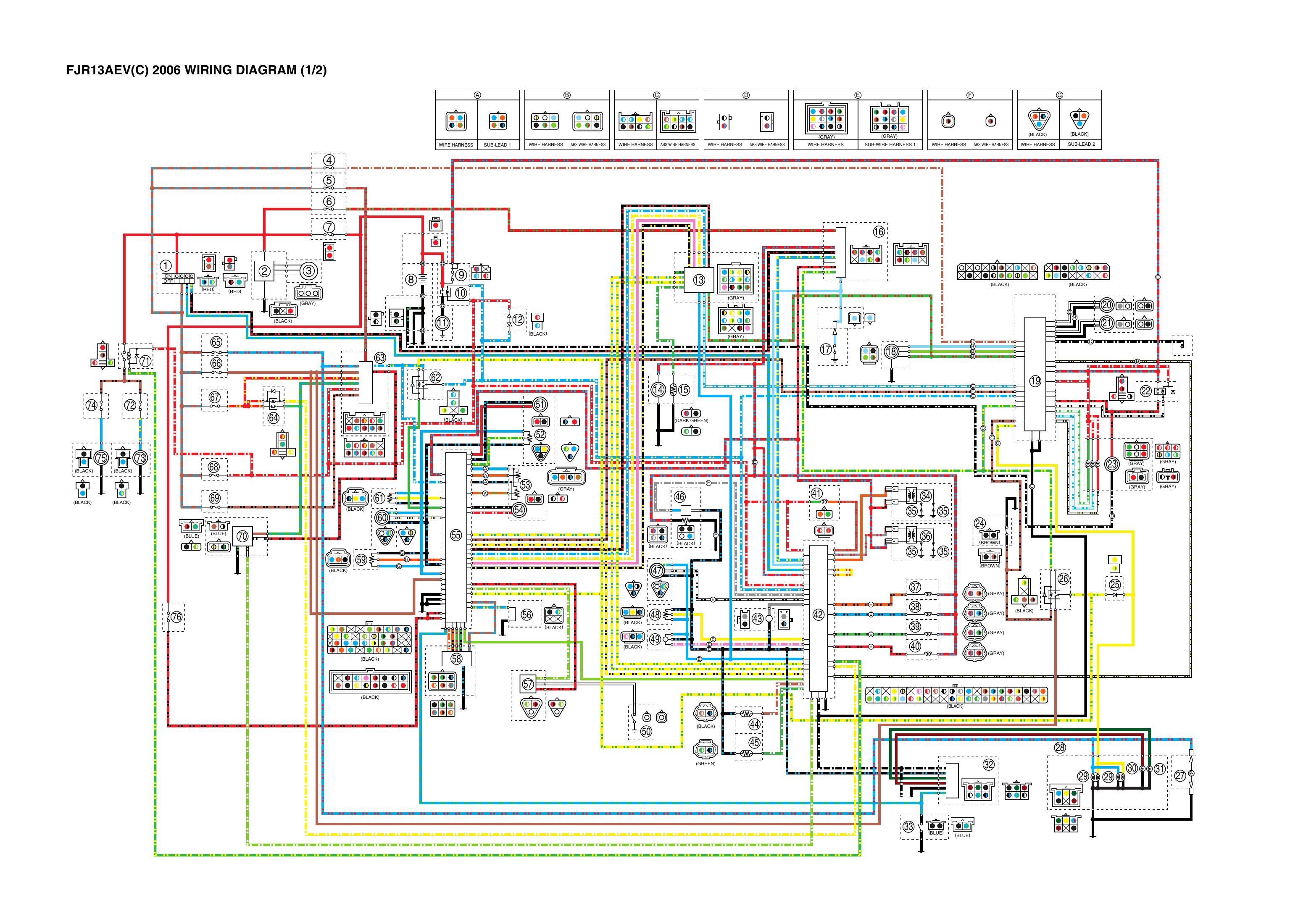

FJR13AEV(C) — RP13 (Electric Shift) — schemat 1/2 — FJR13AEV(C) — RP13 (Electric Shift) — schemat 1/2 (str. 721)

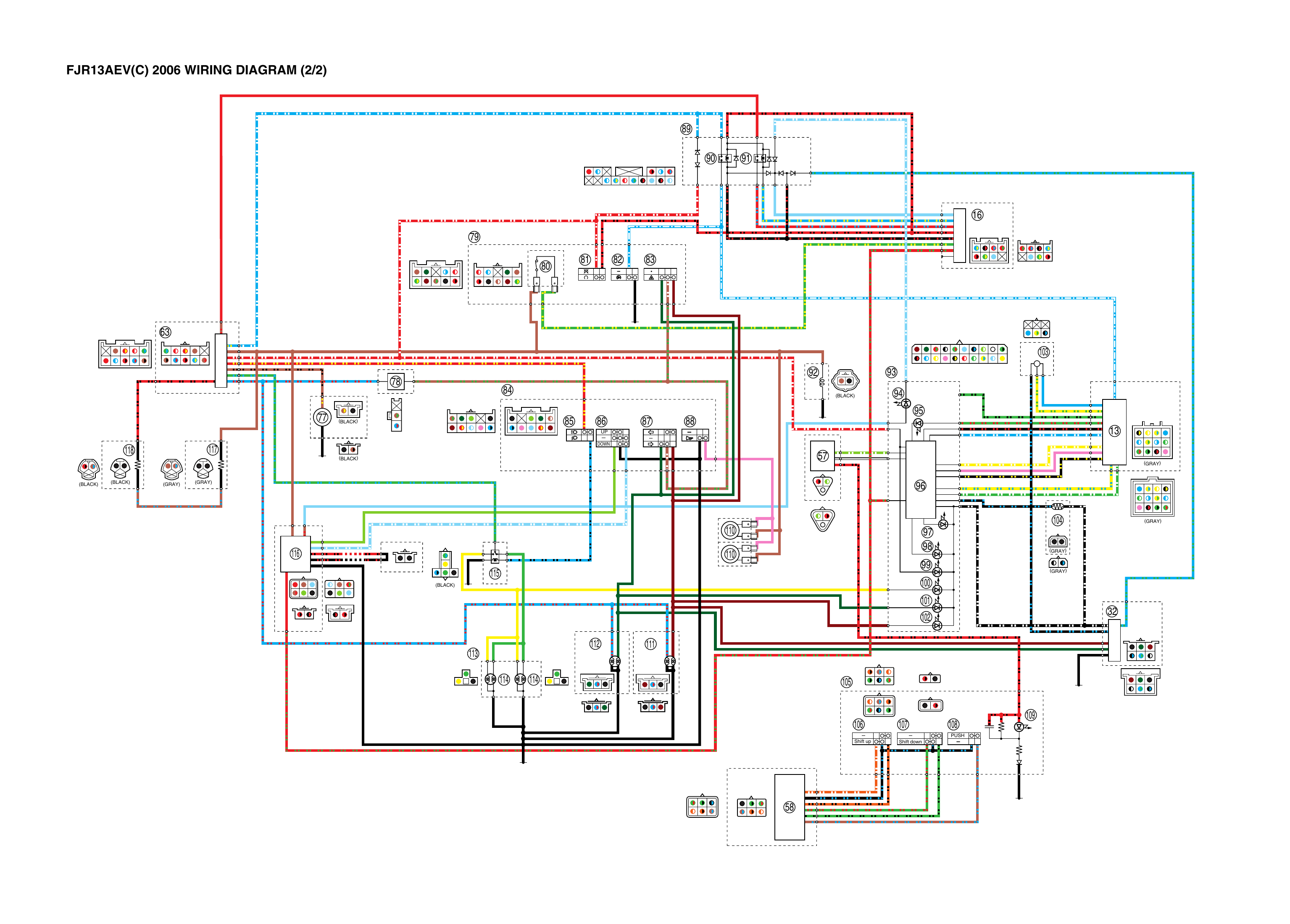

FJR13AEV(C) — RP13 (Electric Shift) — schemat 2/2 — FJR13AEV(C) — RP13 (Electric Shift) — schemat 2/2 (str. 722)
