ABS (ANTI-LOCK BRAKE SYSTEM)
EAS22760
ABS (ANTI-LOCK BRAKE SYSTEM)
ET3P61060

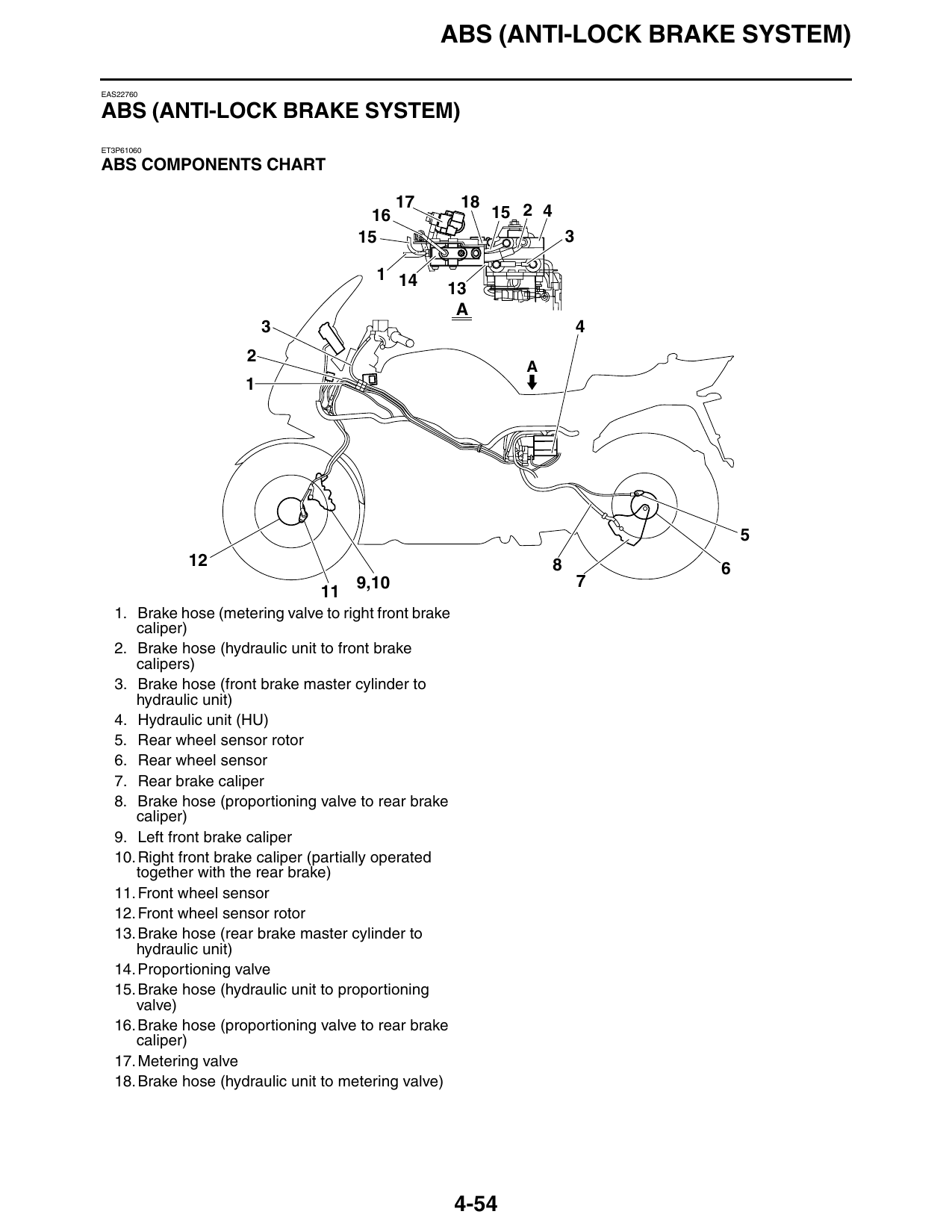

ABS COMPONENTS CHART
17 18
16 15 2 4
15 3
1 14
A
3 4
A
12 8 6
9,10 7
1. Brake hose (metering valve to right front brake
caliper)
2. Brake hose (hydraulic unit to front brake
calipers)
3. Brake hose (front brake master cylinder to
hydraulic unit)
4. Hydraulic unit (HU)
5. Rear wheel sensor rotor
6. Rear wheel sensor
7. Rear brake caliper
8. Brake hose (proportioning valve to rear brake
caliper)
9. Left front brake caliper
10. Right front brake caliper (partially operated
together with the rear brake)
11. Front wheel sensor
12. Front wheel sensor rotor
13. Brake hose (rear brake master cylinder to
hydraulic unit)
14. Proportioning valve
15. Brake hose (hydraulic unit to proportioning
valve)
16. Brake hose (proportioning valve to rear brake
caliper)
17. Metering valve
18. Brake hose (hydraulic unit to metering valve)
4-54
ABS (ANTI-LOCK BRAKE SYSTEM)

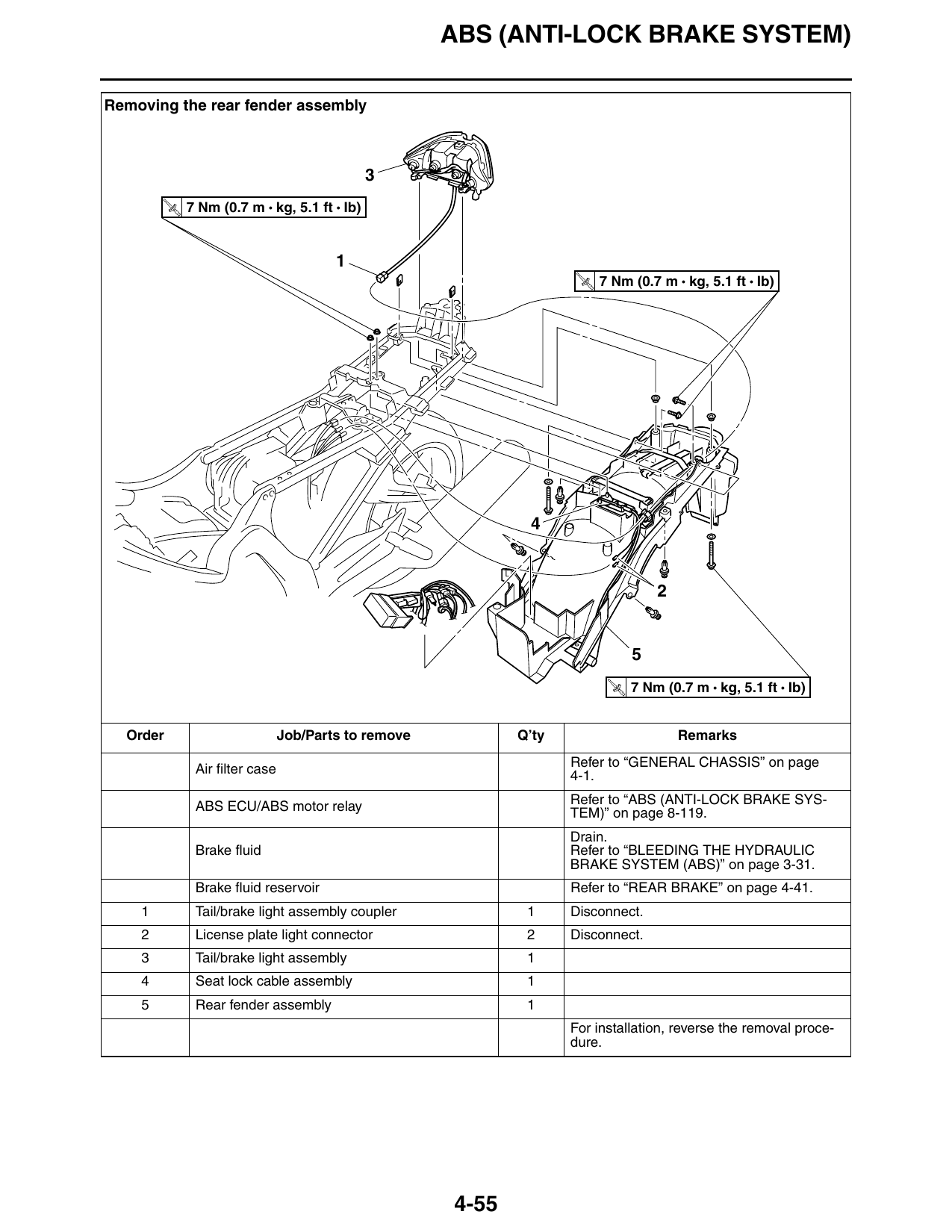

Removing the rear fender assembly
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib)
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib)
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
Refer to “GENERAL CHASSIS” on page
Air filter case 4-1.
Refer to “ABS (ANTI-LOCK BRAKE SYS-
ABS ECU/ABS motor relay TEM)” on page 8-119.
Drain.
Brake fluid Refer to “BLEEDING THE HYDRAULIC
BRAKE SYSTEM (ABS)” on page 3-31.
Brake fluid reservoir Refer to “REAR BRAKE” on page 4-41.
1 Tail/brake light assembly coupler 1 Disconnect.
2 License plate light connector 2 Disconnect.
3 Tail/brake light assembly 1
4 Seat lock cable assembly 1
5 Rear fender assembly 1
For installation, reverse the removal proce-
dure.
4-55
ABS (ANTI-LOCK BRAKE SYSTEM)

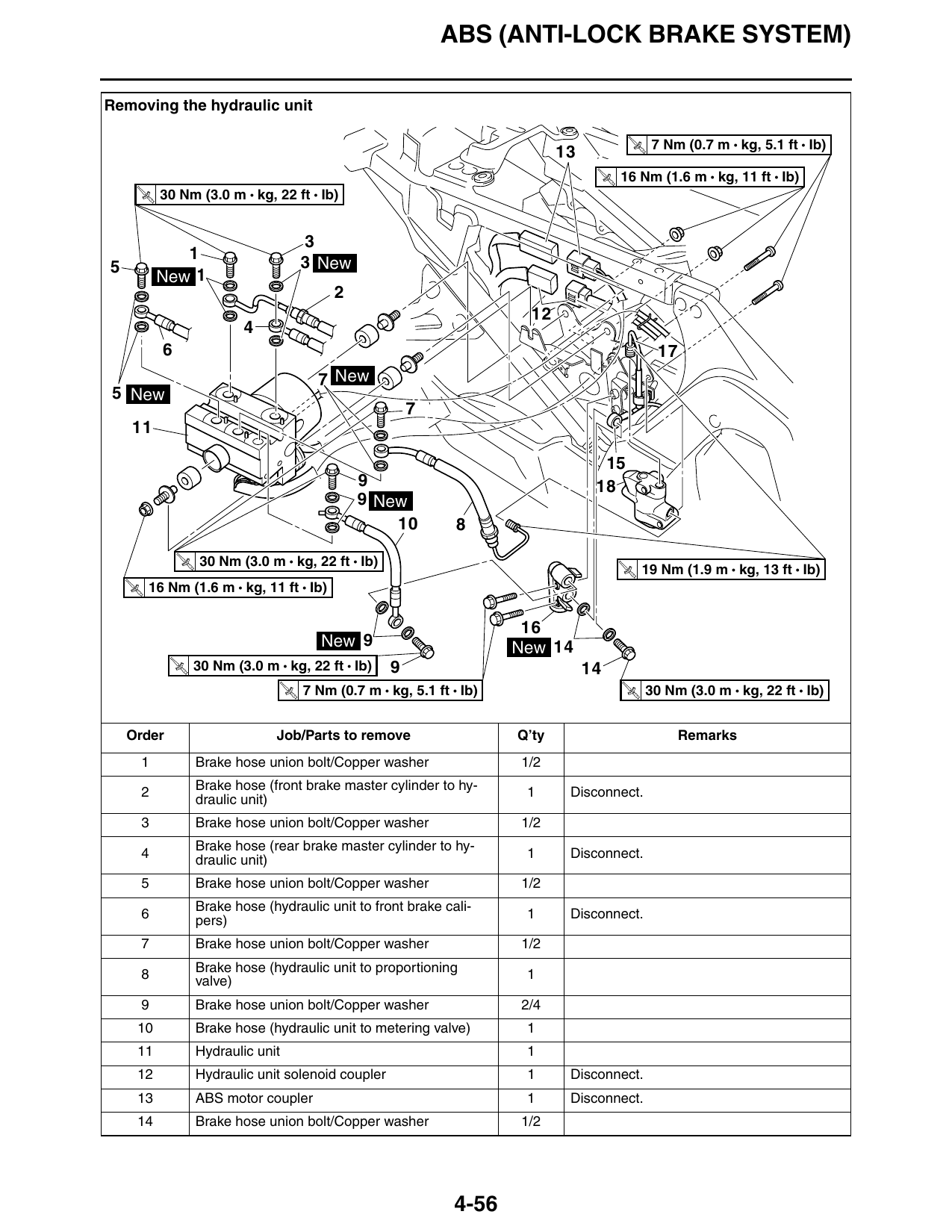

Removing the hydraulic unit
7 Nm (0.7 m • kg, 5.1 ft • Ib)
13 T.
R.
T.
R.
16 Nm (1.6 m • kg, 11 ft • Ib)
T.
R.
30 Nm (3.0 m • kg, 22 ft • Ib)
5 3 New
New 1
6 17
7 New
5 New
9 18
9 New
10 8
30 Nm (3.0 m • kg, 22 ft • Ib)
19 Nm (1.9 m • kg, 13 ft • Ib)
T.
R.
T.
R.
T.
R.
16 Nm (1.6 m • kg, 11 ft • Ib)
New 9 New 14
T.
R.
30 Nm (3.0 m • kg, 22 ft • Ib) 9 14
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib) T.
R.
30 Nm (3.0 m • kg, 22 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
1 Brake hose union bolt/Copper washer 1/2
Brake hose (front brake master cylinder to hy-
2 1 Disconnect.
draulic unit)
3 Brake hose union bolt/Copper washer 1/2
Brake hose (rear brake master cylinder to hy-
4 1 Disconnect.
draulic unit)
5 Brake hose union bolt/Copper washer 1/2
Brake hose (hydraulic unit to front brake cali-
6 1 Disconnect.
pers)
7 Brake hose union bolt/Copper washer 1/2
Brake hose (hydraulic unit to proportioning
8 1
valve)
9 Brake hose union bolt/Copper washer 2/4
10 Brake hose (hydraulic unit to metering valve) 1
11 Hydraulic unit 1
12 Hydraulic unit solenoid coupler 1 Disconnect.
13 ABS motor coupler 1 Disconnect.
14 Brake hose union bolt/Copper washer 1/2
4-56
ABS (ANTI-LOCK BRAKE SYSTEM)
Removing the hydraulic unit
7 Nm (0.7 m • kg, 5.1 ft • Ib)
13 T.
R.
T.
R.
16 Nm (1.6 m • kg, 11 ft • Ib)
T.
R.
30 Nm (3.0 m • kg, 22 ft • Ib)
5 3 New
New 1
6 17
7 New
5 New
9 18
9 New
10 8
30 Nm (3.0 m • kg, 22 ft • Ib)
19 Nm (1.9 m • kg, 13 ft • Ib)
T.
R.
T.
R.
T.
R.
16 Nm (1.6 m • kg, 11 ft • Ib)
New 9 New 14
T.
R.
30 Nm (3.0 m • kg, 22 ft • Ib) 9 14
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib) T.
R.
30 Nm (3.0 m • kg, 22 ft • Ib)

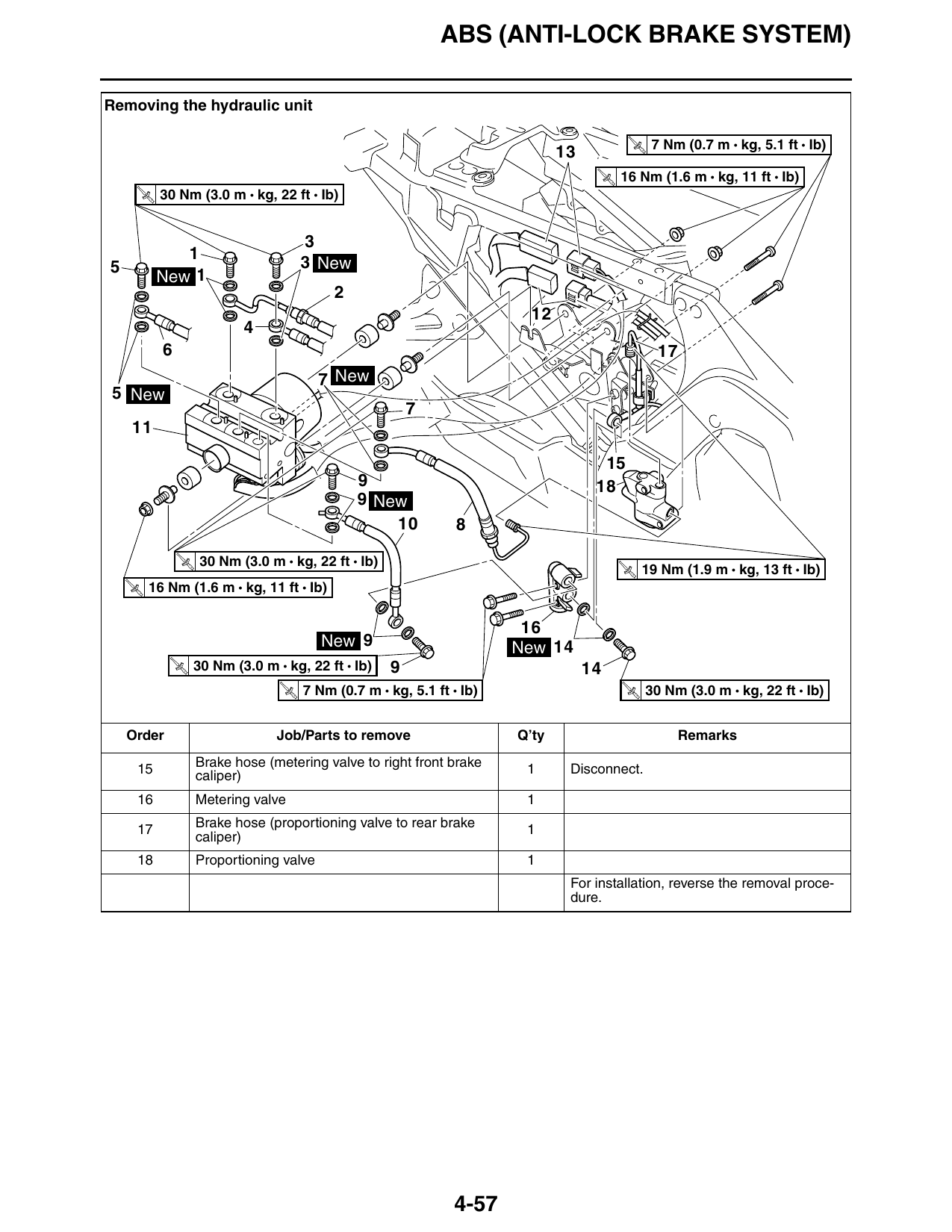

Order Job/Parts to remove Q’ty Remarks
Brake hose (metering valve to right front brake
15 1 Disconnect.
caliper)
16 Metering valve 1
Brake hose (proportioning valve to rear brake
17 1
caliper)
18 Proportioning valve 1
For installation, reverse the removal proce-
dure.
