FRONT WHEEL
EAS21880
FRONT WHEEL

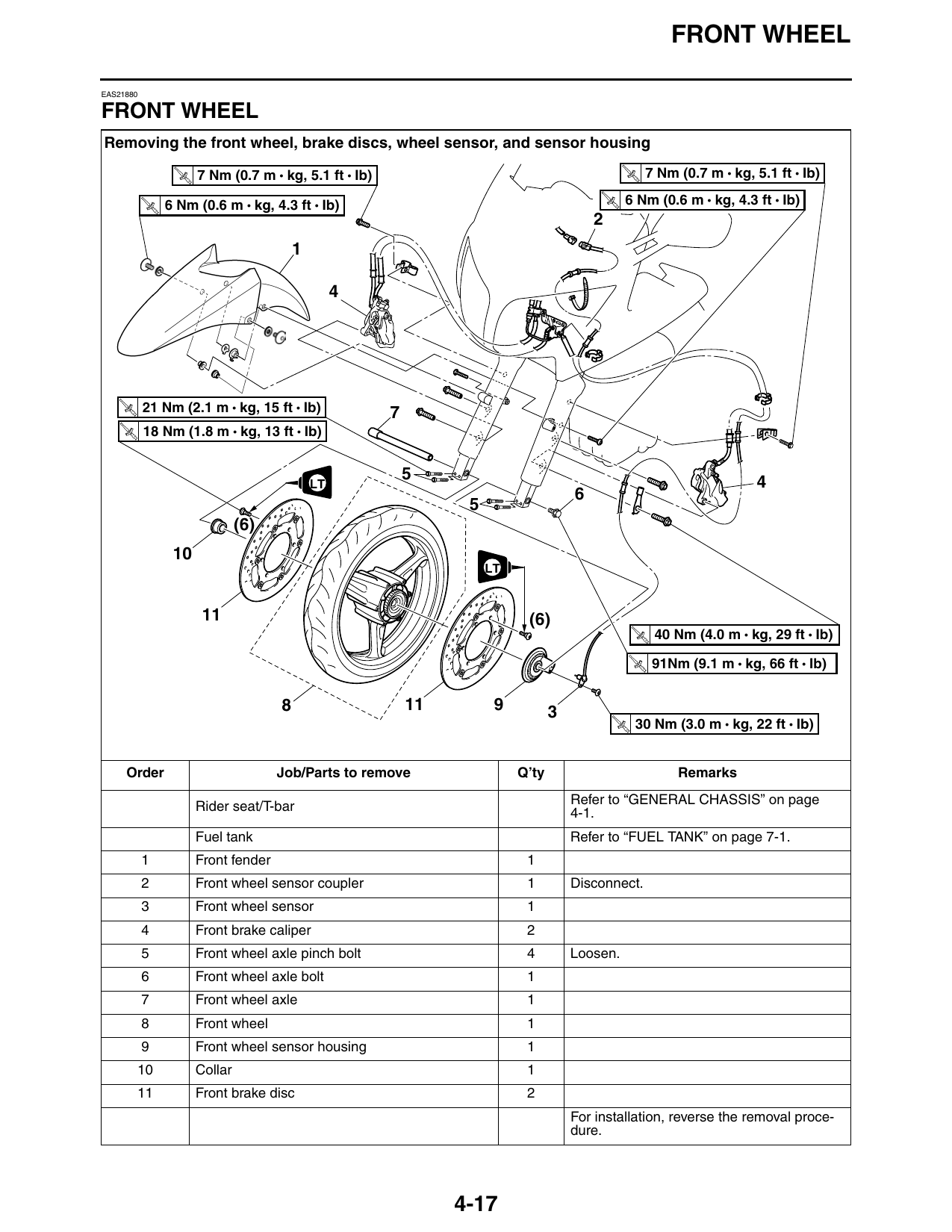

Removing the front wheel, brake discs, wheel sensor, and sensor housing
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib) T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib)
T. 6 Nm (0.6 m • kg, 4.3 ft • Ib) T.
R.
6 Nm (0.6 m • kg, 4.3 ft • Ib)
R.
T.
R.
21 Nm (2.1 m • kg, 15 ft • Ib) 7
T.
R.
18 Nm (1.8 m • kg, 13 ft • Ib)
LT
LT 4
(6)
LT
11 (6)
T.
R.
40 Nm (4.0 m • kg, 29 ft • Ib)
T.
R.
91Nm (9.1 m • kg, 66 ft • Ib)
8 11 9 3
T.
R.
30 Nm (3.0 m • kg, 22 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
Refer to “GENERAL CHASSIS” on page
Rider seat/T-bar 4-1.
Fuel tank Refer to “FUEL TANK” on page 7-1.
1 Front fender 1
2 Front wheel sensor coupler 1 Disconnect.
3 Front wheel sensor 1
4 Front brake caliper 2
5 Front wheel axle pinch bolt 4 Loosen.
6 Front wheel axle bolt 1
7 Front wheel axle 1
8 Front wheel 1
9 Front wheel sensor housing 1
10 Collar 1
11 Front brake disc 2
For installation, reverse the removal proce-
dure.
4-17
FRONT WHEEL

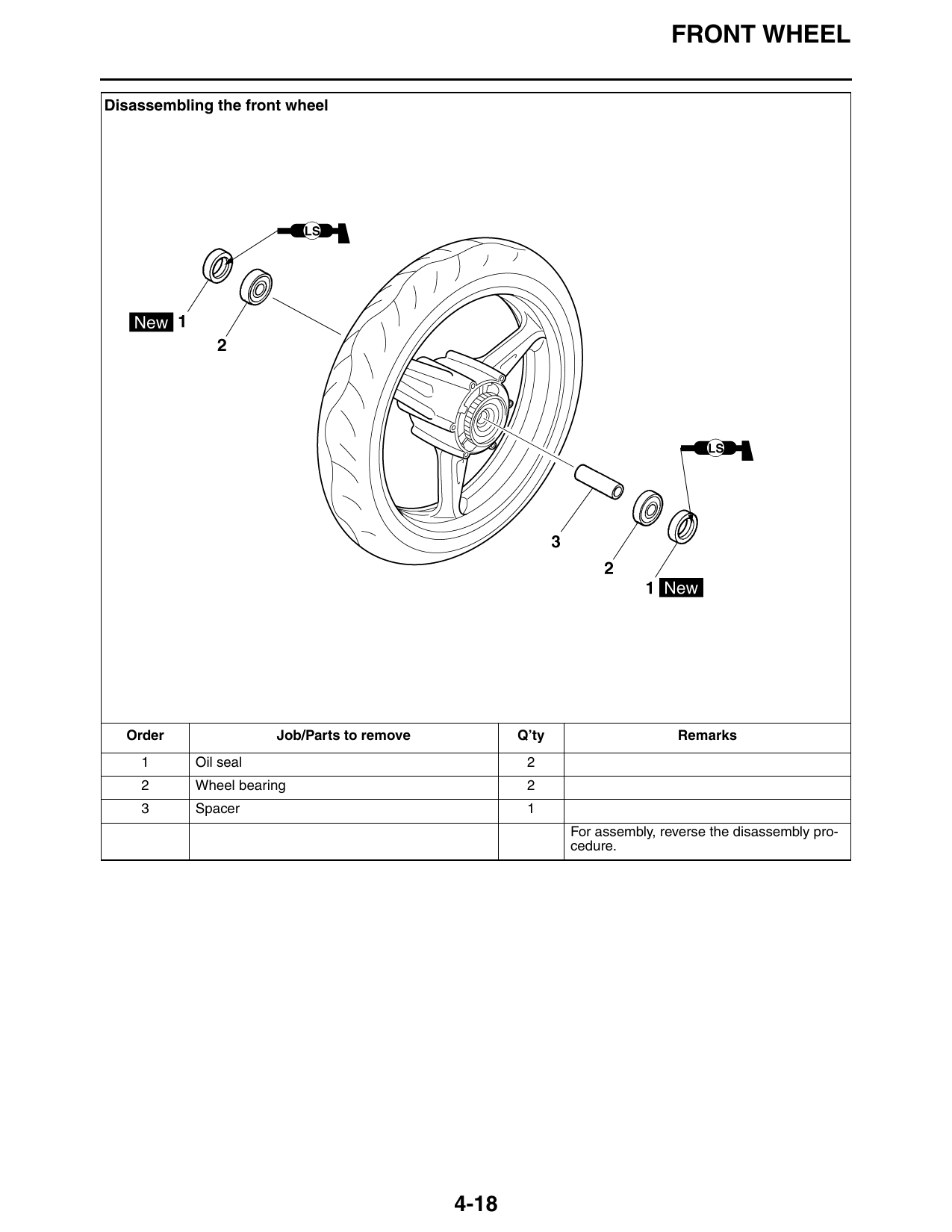

Disassembling the front wheel
Order Job/Parts to remove Q’ty Remarks
1 Oil seal 2
2 Wheel bearing 2
3 Spacer 1
For assembly, reverse the disassembly pro-
cedure.
4-18
