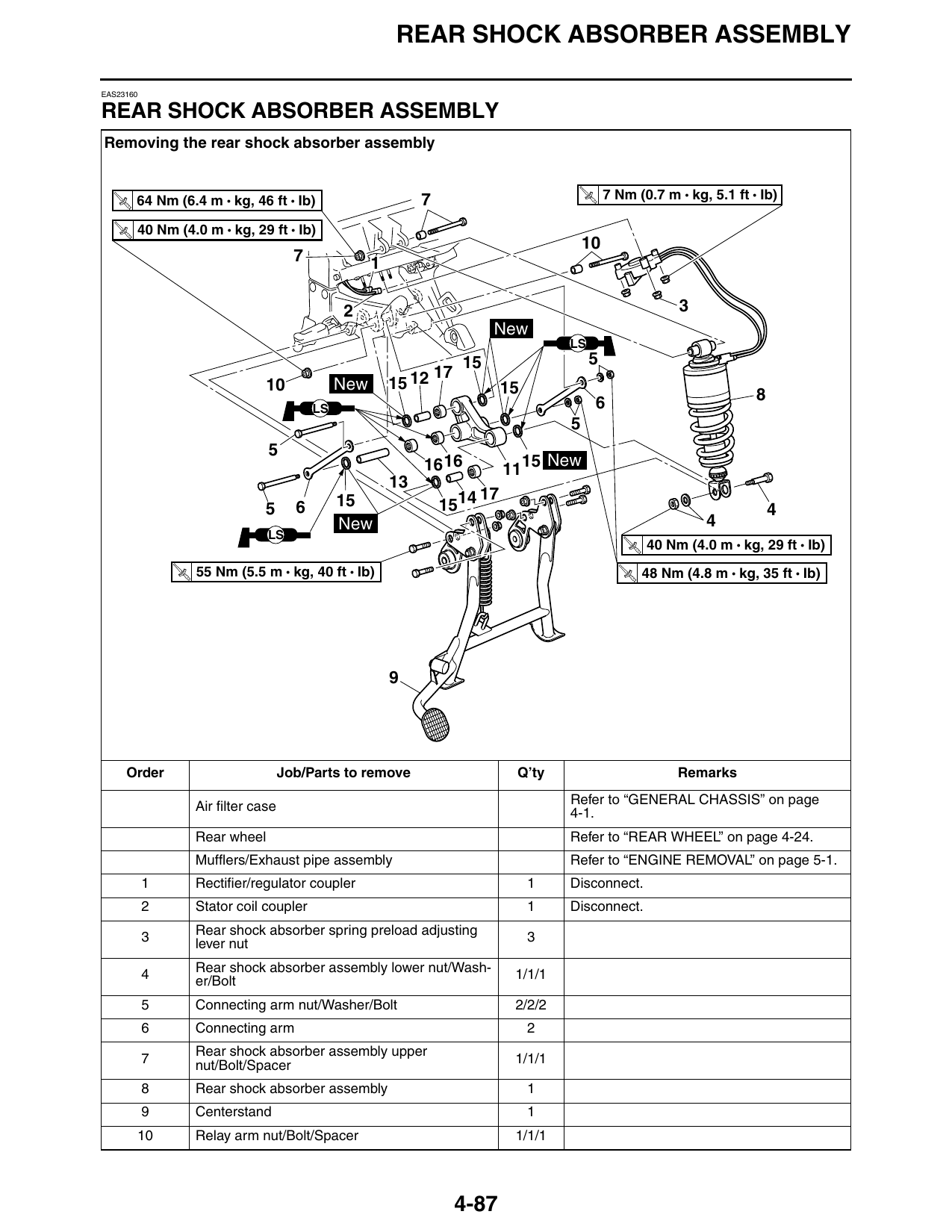

REAR SHOCK ABSORBER ASSEMBLY
EAS23160
REAR SHOCK ABSORBER ASSEMBLY
Removing the rear shock absorber assembly
T. 64 Nm (6.4 m • kg, 46 ft • Ib) 7 T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib)
R.
T.
R.
40 Nm (4.0 m • kg, 29 ft • Ib)
7 1
2 3
New
LS
15 5
10 New 15 12 15 8
LS 6
16 16 1115 New
5 6 15 1514 4
New 4
LS
T.
R.
40 Nm (4.0 m • kg, 29 ft • Ib)
T.
R.
55 Nm (5.5 m • kg, 40 ft • Ib) T.
R.
48 Nm (4.8 m • kg, 35 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
Refer to “GENERAL CHASSIS” on page
Air filter case 4-1.
Rear wheel Refer to “REAR WHEEL” on page 4-24.
Mufflers/Exhaust pipe assembly Refer to “ENGINE REMOVAL” on page 5-1.
1 Rectifier/regulator coupler 1 Disconnect.
2 Stator coil coupler 1 Disconnect.
Rear shock absorber spring preload adjusting
3 3
lever nut
Rear shock absorber assembly lower nut/Wash-
4 1/1/1
er/Bolt
5 Connecting arm nut/Washer/Bolt 2/2/2
6 Connecting arm 2
Rear shock absorber assembly upper
7 1/1/1
nut/Bolt/Spacer
8 Rear shock absorber assembly 1
9 Centerstand 1
10 Relay arm nut/Bolt/Spacer 1/1/1
4-87
REAR SHOCK ABSORBER ASSEMBLY

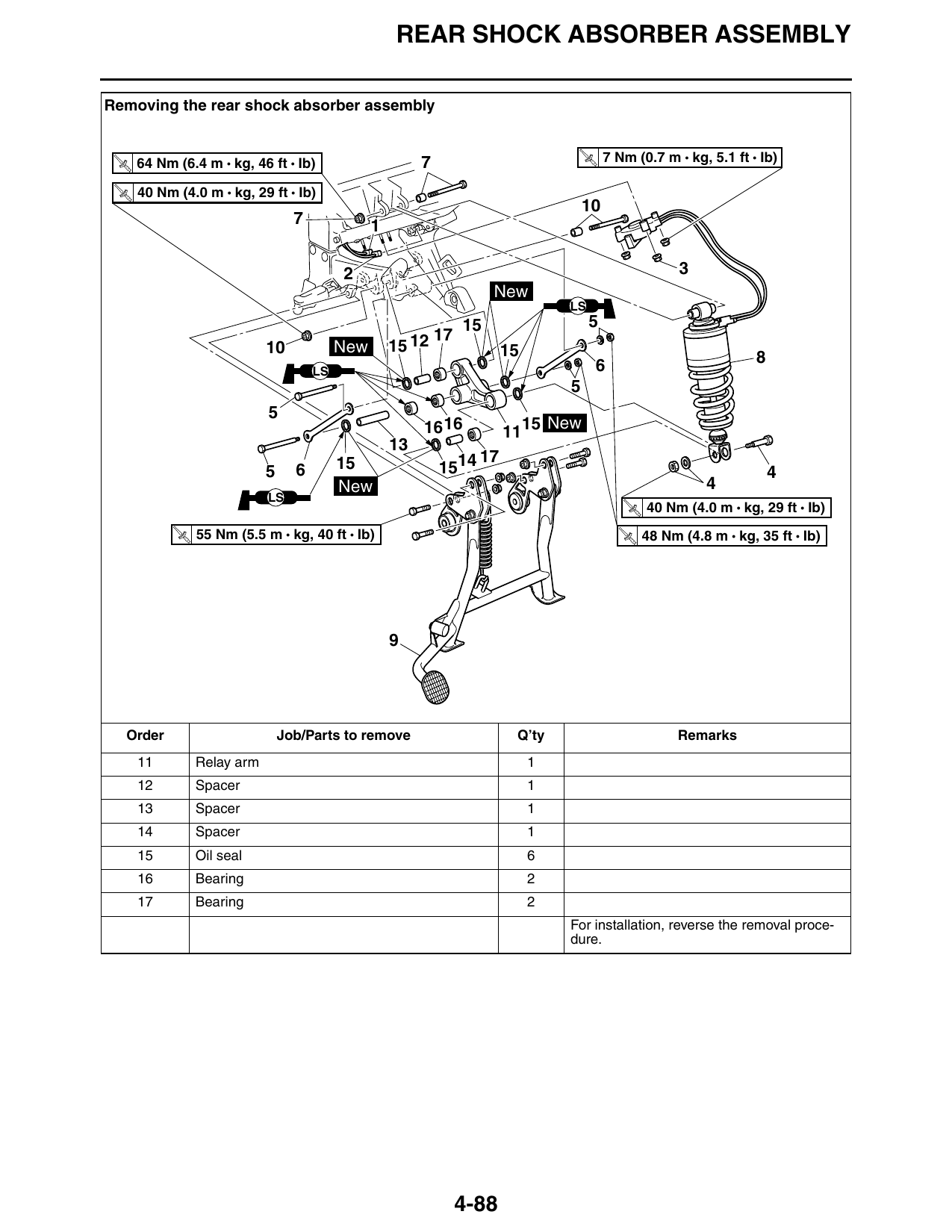

Removing the rear shock absorber assembly
T. 64 Nm (6.4 m • kg, 46 ft • Ib) 7 T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib)
R.
T.
R.
40 Nm (4.0 m • kg, 29 ft • Ib)
7 1
2 3
New
LS
15 5
10 New 15 12 15 8
LS 6
16 16 1115 New
5 6 15 1514 4
New 4
LS
T.
R.
40 Nm (4.0 m • kg, 29 ft • Ib)
T.
R.
55 Nm (5.5 m • kg, 40 ft • Ib) T.
R.
48 Nm (4.8 m • kg, 35 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
11 Relay arm 1
12 Spacer 1
13 Spacer 1
14 Spacer 1
15 Oil seal 6
16 Bearing 2
17 Bearing 2
For installation, reverse the removal proce-
dure.
