REAR WHEEL
EAS22030
REAR WHEEL

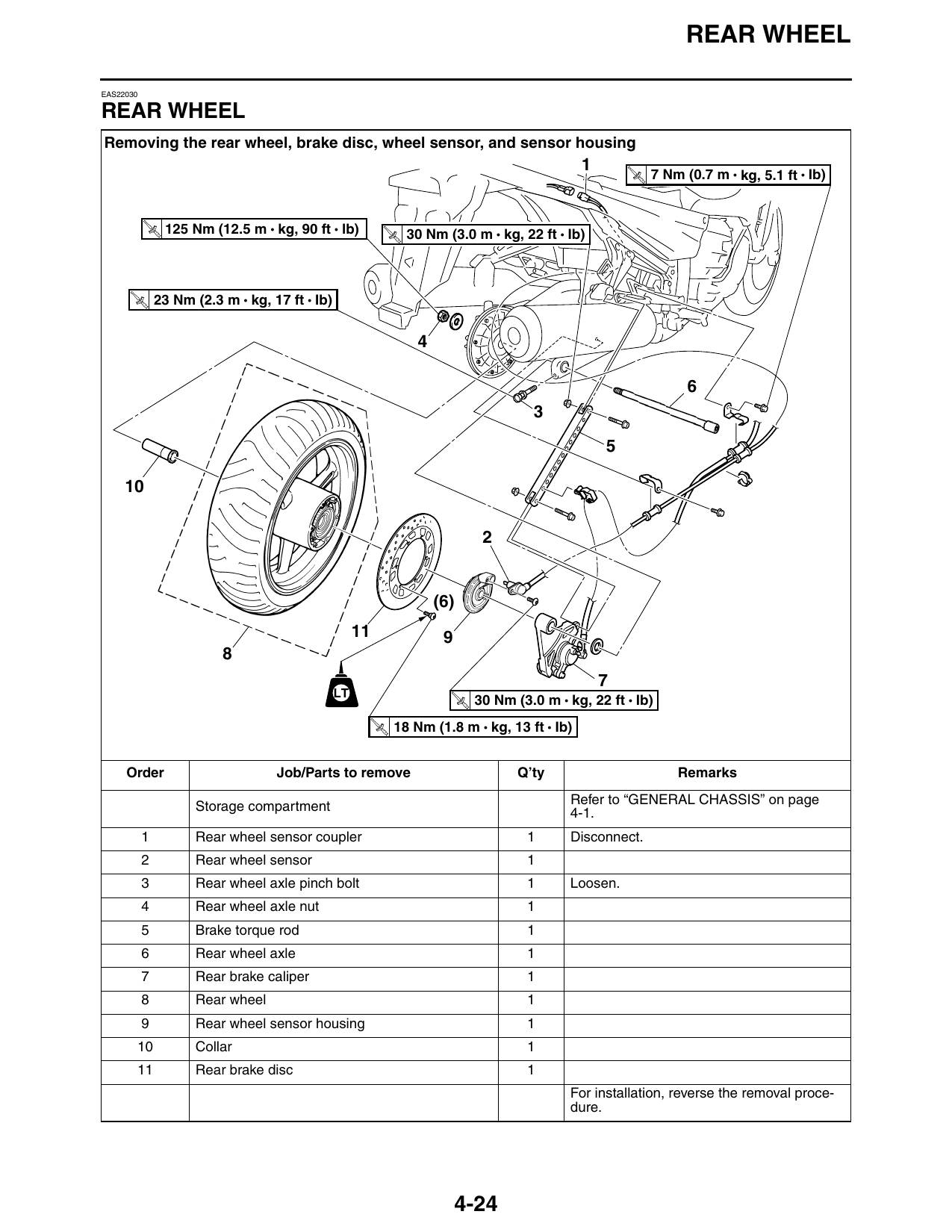

Removing the rear wheel, brake disc, wheel sensor, and sensor housing
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib)
T.
R.
125 Nm (12.5 m • kg, 90 ft • lb) T. 30 Nm (3.0 m • kg, 22 ft • Ib)
R.
T.
R.
23 Nm (2.3 m • kg, 17 ft • Ib)
(6)
11 9
LT
T.
R.
30 Nm (3.0 m • kg, 22 ft • Ib)
T.
R.
18 Nm (1.8 m • kg, 13 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
Refer to “GENERAL CHASSIS” on page
Storage compartment 4-1.
1 Rear wheel sensor coupler 1 Disconnect.
2 Rear wheel sensor 1
3 Rear wheel axle pinch bolt 1 Loosen.
4 Rear wheel axle nut 1
5 Brake torque rod 1
6 Rear wheel axle 1
7 Rear brake caliper 1
8 Rear wheel 1
9 Rear wheel sensor housing 1
10 Collar 1
11 Rear brake disc 1
For installation, reverse the removal proce-
dure.
4-24
REAR WHEEL

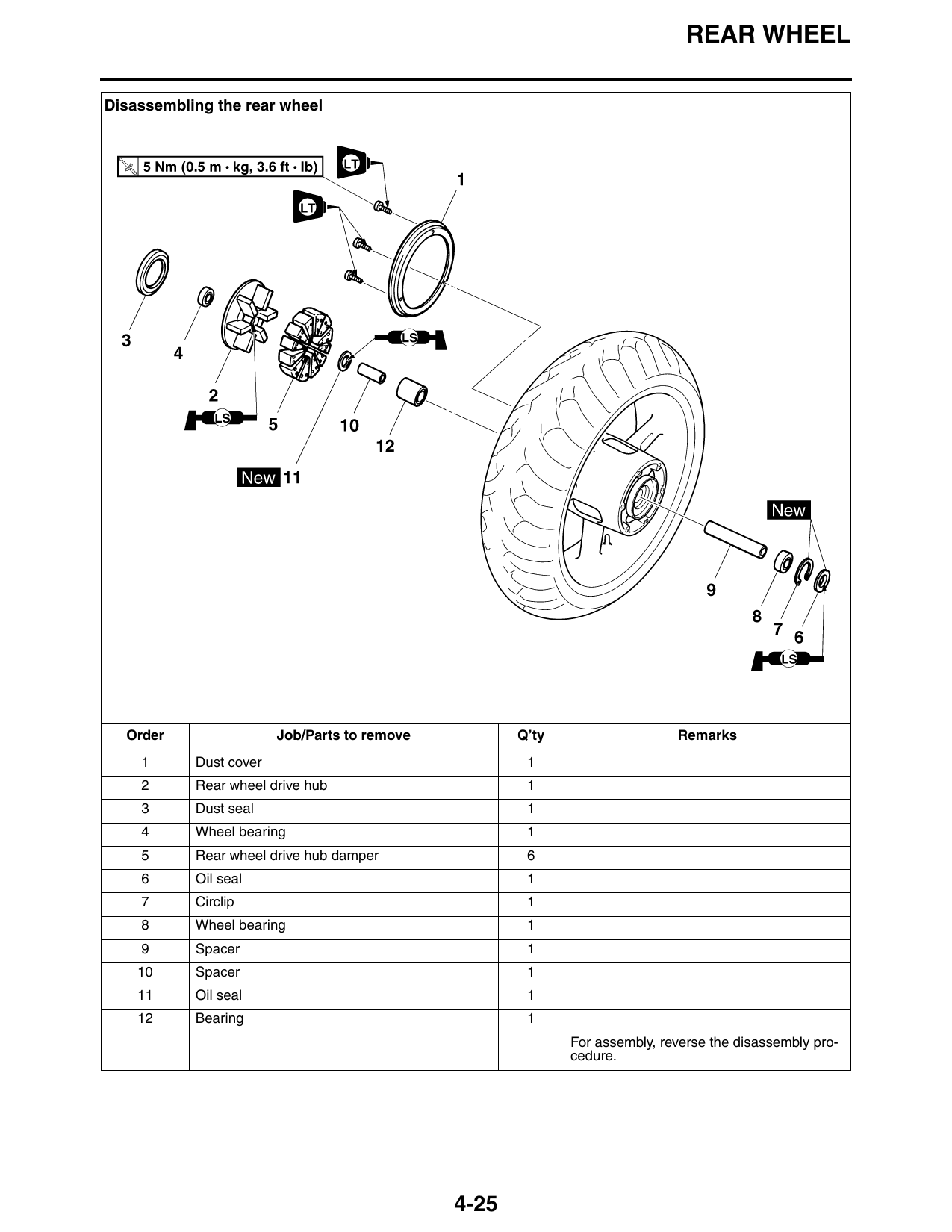

Disassembling the rear wheel
Order Job/Parts to remove Q’ty Remarks
1 Dust cover 1
2 Rear wheel drive hub 1
3 Dust seal 1
4 Wheel bearing 1
5 Rear wheel drive hub damper 6
6 Oil seal 1
7 Circlip 1
8 Wheel bearing 1
9 Spacer 1
10 Spacer 1
11 Oil seal 1
12 Bearing 1
For assembly, reverse the disassembly pro-
cedure.
4-25
