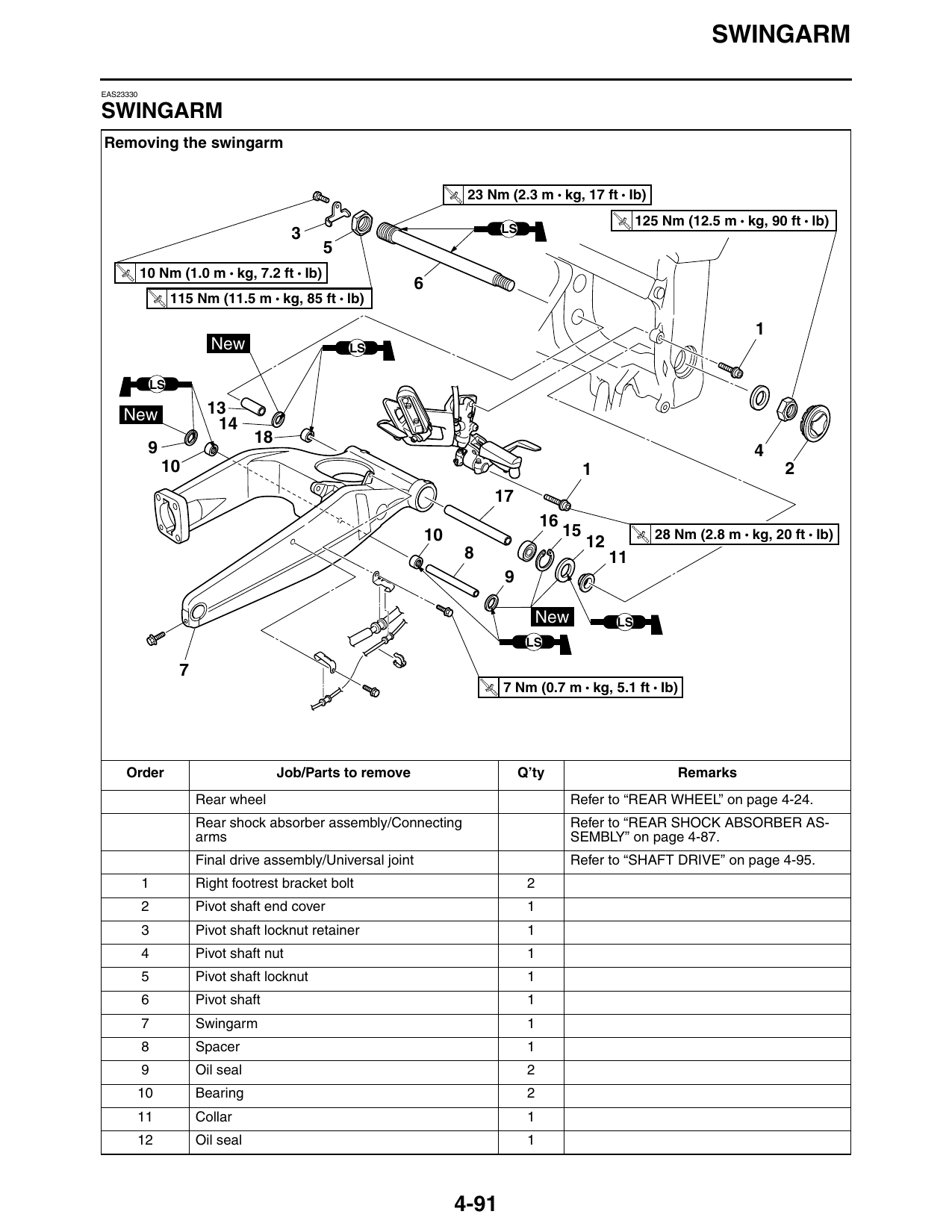

SWINGARM
EAS23330
SWINGARM
Removing the swingarm
T.
R.
23 Nm (2.3 m • kg, 17 ft • Ib)
125 Nm (12.5 m • kg, 90 ft • lb)
LS
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
T.
R.
115 Nm (11.5 m • kg, 85 ft • lb)
New LS
LS
New 13
9 4
10 1 2
10 15 28 Nm (2.8 m • kg, 20 ft • Ib)
12 T.
R.
8 11
New LS
LS
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
Rear wheel Refer to “REAR WHEEL” on page 4-24.
Rear shock absorber assembly/Connecting Refer to “REAR SHOCK ABSORBER AS-
arms SEMBLY” on page 4-87.
Final drive assembly/Universal joint Refer to “SHAFT DRIVE” on page 4-95.
1 Right footrest bracket bolt 2
2 Pivot shaft end cover 1
3 Pivot shaft locknut retainer 1
4 Pivot shaft nut 1
5 Pivot shaft locknut 1
6 Pivot shaft 1
7 Swingarm 1
8 Spacer 1
9 Oil seal 2
10 Bearing 2
11 Collar 1
12 Oil seal 1
4-91

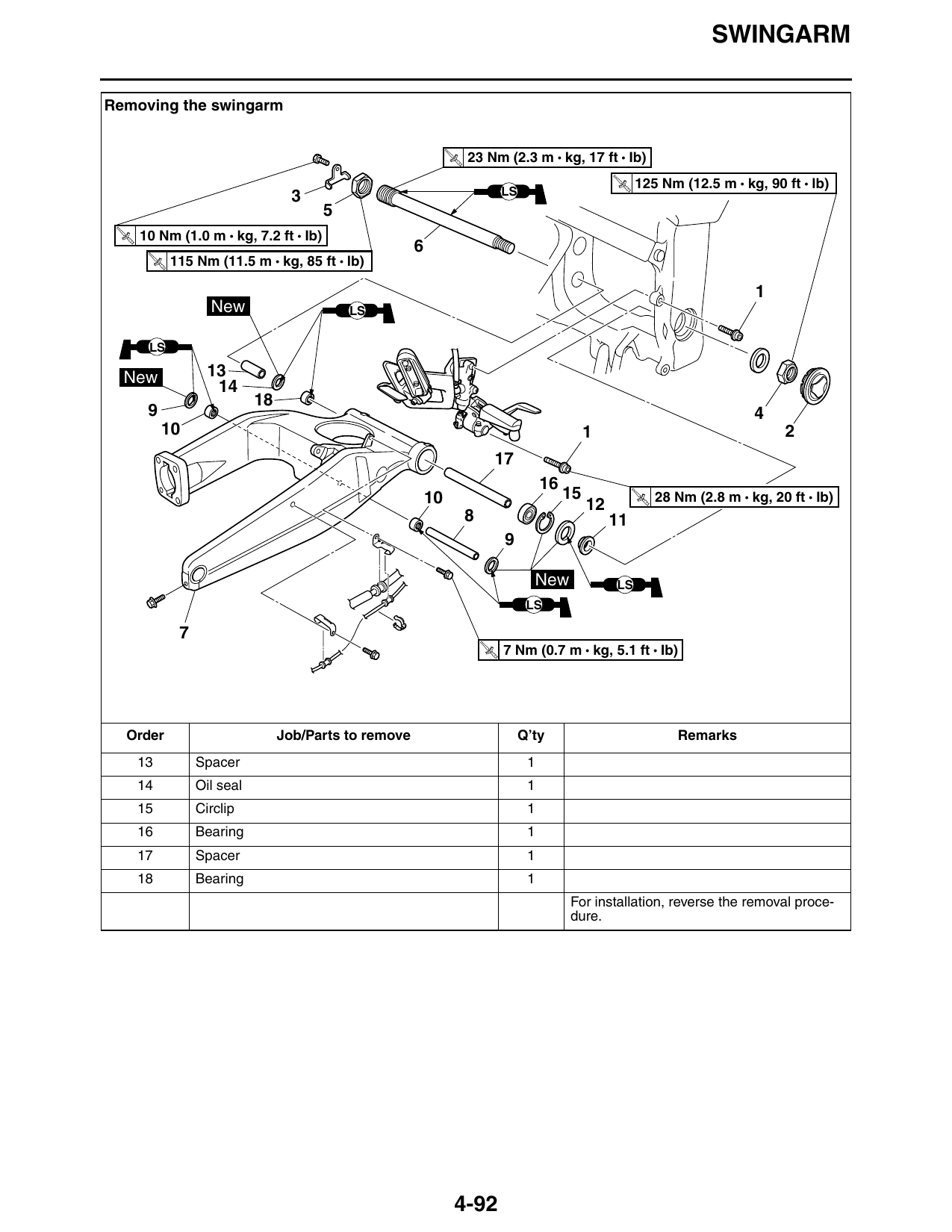

SWINGARM
Removing the swingarm
T.
R.
23 Nm (2.3 m • kg, 17 ft • Ib)
125 Nm (12.5 m • kg, 90 ft • lb)
LS
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
T.
R.
115 Nm (11.5 m • kg, 85 ft • lb)
New LS
LS
New 13
9 4
10 1 2
10 15 28 Nm (2.8 m • kg, 20 ft • Ib)
12 T.
R.
8 11
New LS
LS
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
13 Spacer 1
14 Oil seal 1
15 Circlip 1
16 Bearing 1
17 Spacer 1
18 Bearing 1
For installation, reverse the removal proce-
dure.
4-92
