CRANKCASE
EAS25540
CRANKCASE

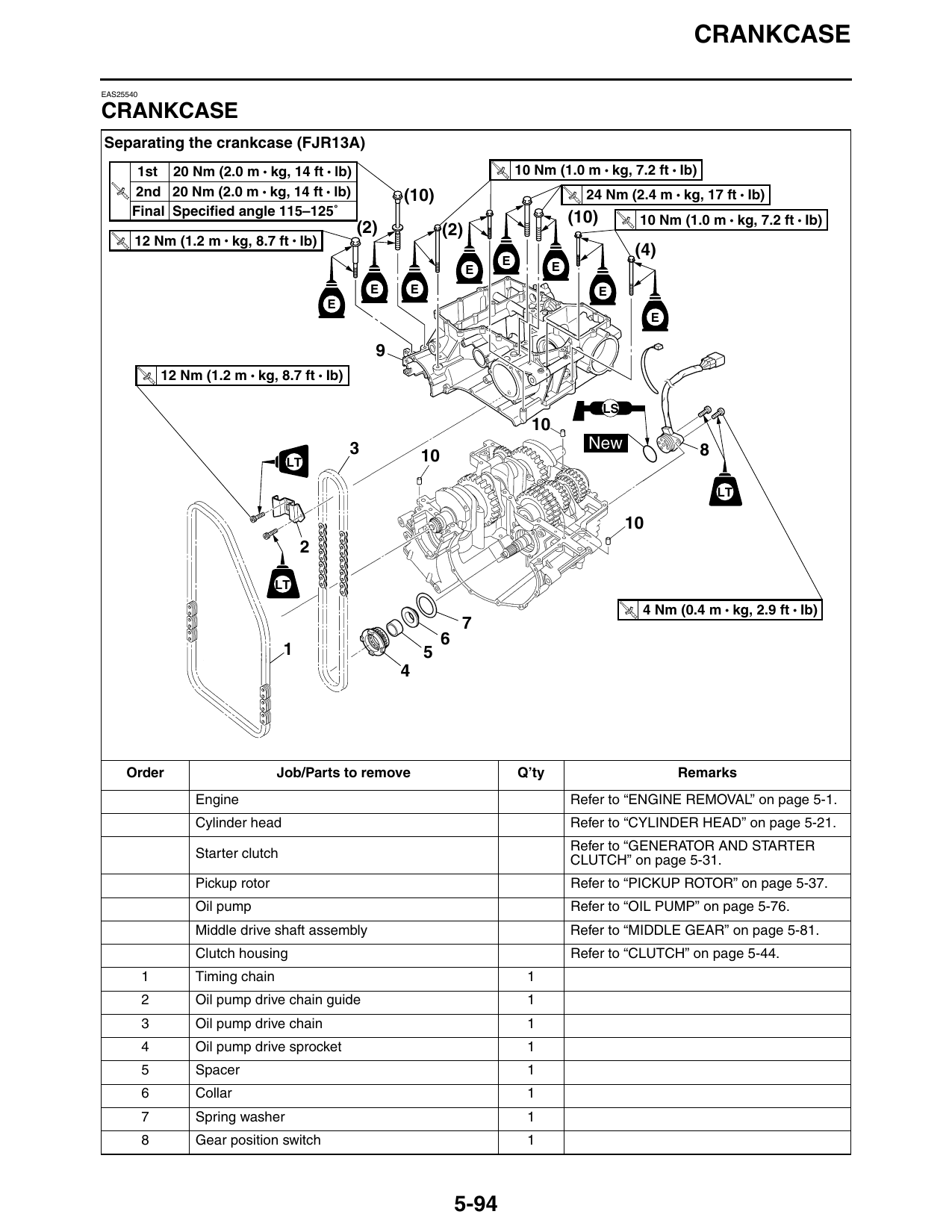

Separating the crankcase (FJR13A)
1st 20 Nm (2.0 m • kg, 14 ft • lb) T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
2nd 20 Nm (2.0 m • kg, 14 ft • lb) (10) T.
R.
24 Nm (2.4 m • kg, 17 ft • Ib)
Final Specified angle 115–125˚ (10) 10 Nm (1.0 m • kg, 7.2 ft • Ib)
(2) (2)
T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib)
(4)
T.
R.
E
E E
E E E
E
E
T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib)
LS
3 New 8
LT
LT 10
LT
LT
T.
R.
4 Nm (0.4 m • kg, 2.9 ft • Ib)
1 5
Order Job/Parts to remove Q’ty Remarks
Engine Refer to “ENGINE REMOVAL” on page 5-1.
Cylinder head Refer to “CYLINDER HEAD” on page 5-21.
Refer to “GENERATOR AND STARTER
Starter clutch CLUTCH” on page 5-31.
Pickup rotor Refer to “PICKUP ROTOR” on page 5-37.
Oil pump Refer to “OIL PUMP” on page 5-76.
Middle drive shaft assembly Refer to “MIDDLE GEAR” on page 5-81.
Clutch housing Refer to “CLUTCH” on page 5-44.
1 Timing chain 1
2 Oil pump drive chain guide 1
3 Oil pump drive chain 1
4 Oil pump drive sprocket 1
5 Spacer 1
6 Collar 1
7 Spring washer 1
8 Gear position switch 1
5-94
CRANKCASE

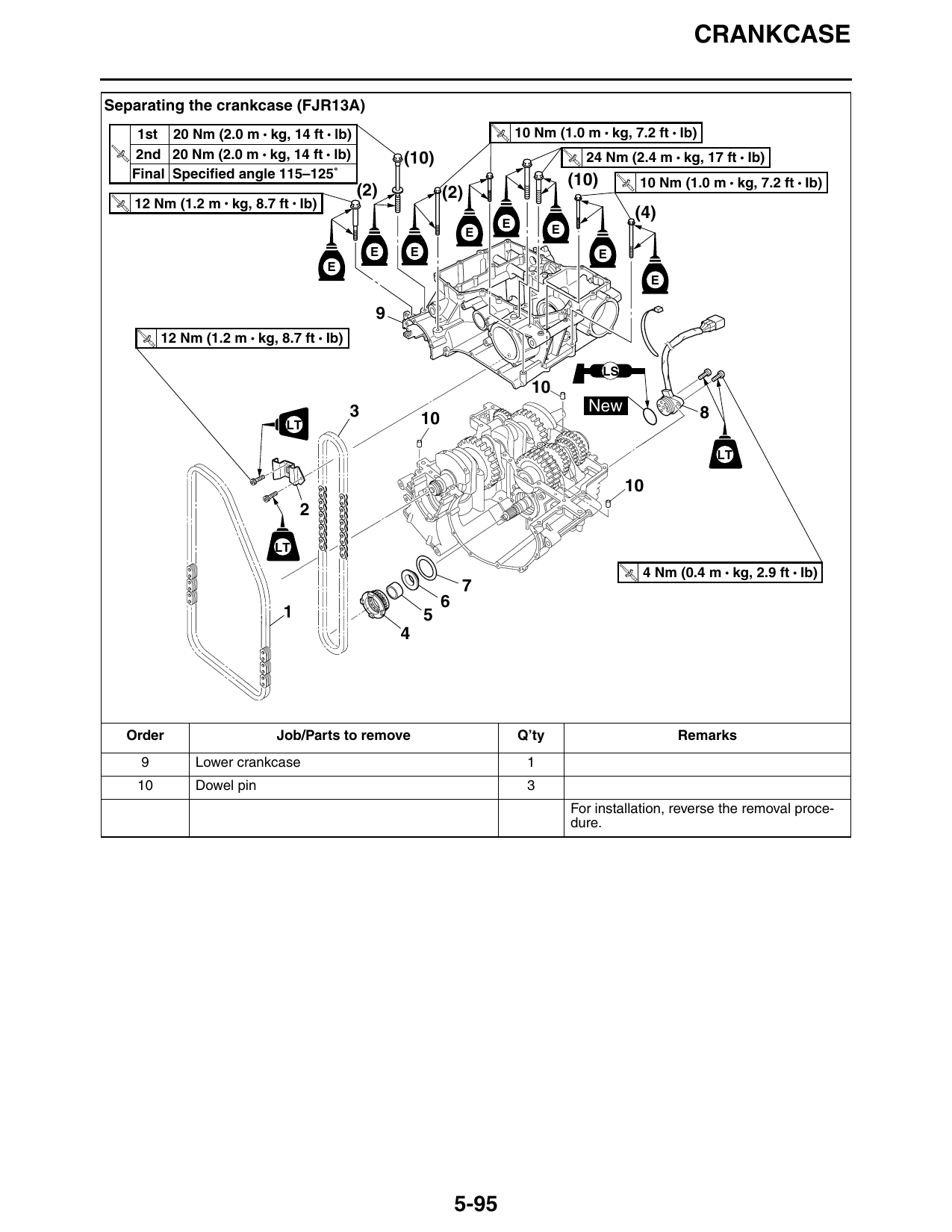

Separating the crankcase (FJR13A)
1st 20 Nm (2.0 m • kg, 14 ft • lb) T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
2nd 20 Nm (2.0 m • kg, 14 ft • lb) (10) T.
R.
24 Nm (2.4 m • kg, 17 ft • Ib)
Final Specified angle 115–125˚ (10) 10 Nm (1.0 m • kg, 7.2 ft • Ib)
(2) (2)
T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib)
(4)
T.
R.
E
E E
E E E
E
E
T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib)
LS
3 New 8
LT
LT 10
LT
LT
T.
R.
4 Nm (0.4 m • kg, 2.9 ft • Ib)
1 5
Order Job/Parts to remove Q’ty Remarks
9 Lower crankcase 1
10 Dowel pin 3
For installation, reverse the removal proce-
dure.
5-95
CRANKCASE

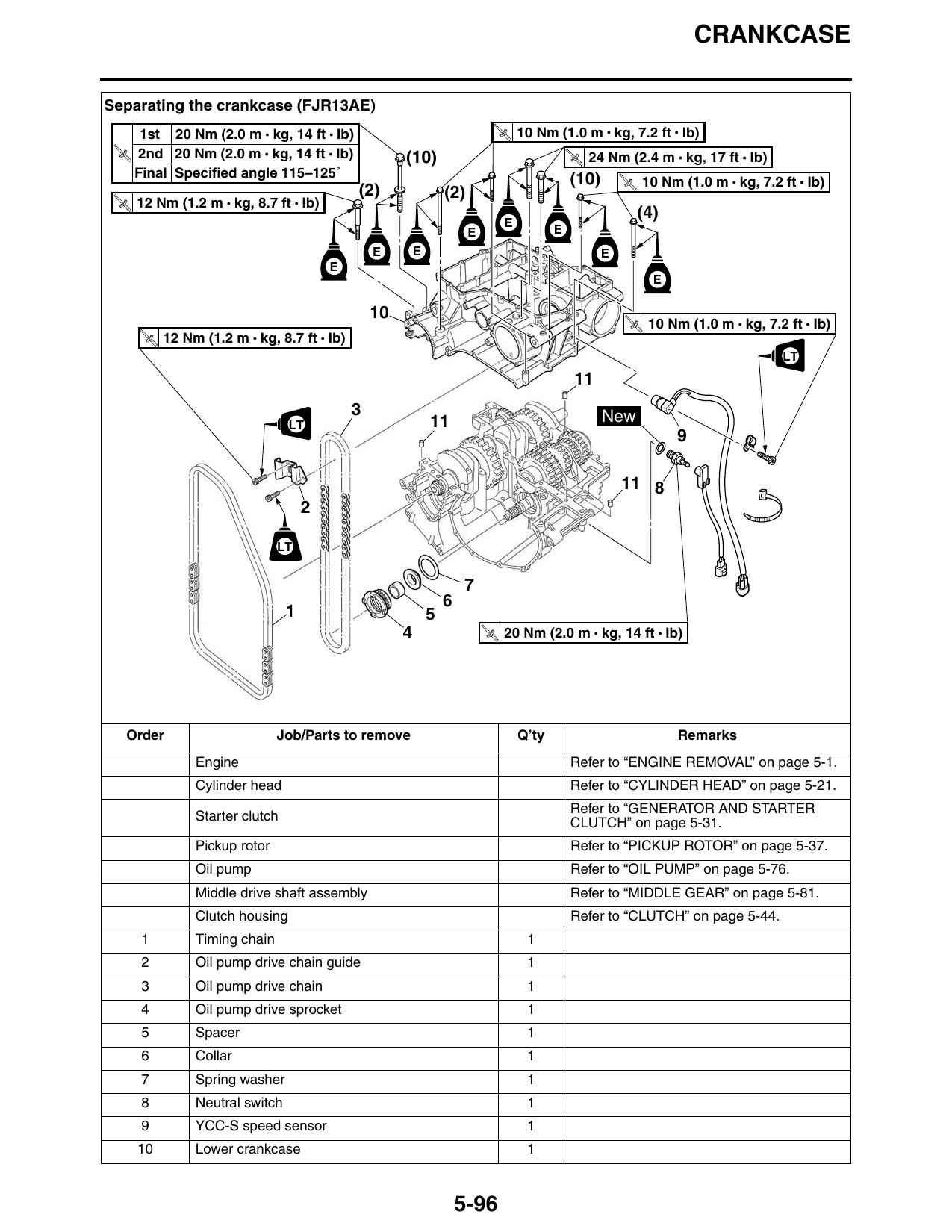

Separating the crankcase (FJR13AE)
1st 20 Nm (2.0 m • kg, 14 ft • Ib) T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
2nd 20 Nm (2.0 m • kg, 14 ft • Ib) (10) T.
R.
24 Nm (2.4 m • kg, 17 ft • Ib)
Final Specified angle 115–125˚ (10) 10 Nm (1.0 m • kg, 7.2 ft • Ib)
(2) (2)
T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib)
(4)
T.
R.
E
E E
E E E
E
E
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib)
LT
LT
3 New
LT
LT 11
11 8
LT
1 5
4 T.
R.
20 Nm (2.0 m • kg, 14 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
Engine Refer to “ENGINE REMOVAL” on page 5-1.
Cylinder head Refer to “CYLINDER HEAD” on page 5-21.
Refer to “GENERATOR AND STARTER
Starter clutch CLUTCH” on page 5-31.
Pickup rotor Refer to “PICKUP ROTOR” on page 5-37.
Oil pump Refer to “OIL PUMP” on page 5-76.
Middle drive shaft assembly Refer to “MIDDLE GEAR” on page 5-81.
Clutch housing Refer to “CLUTCH” on page 5-44.
1 Timing chain 1
2 Oil pump drive chain guide 1
3 Oil pump drive chain 1
4 Oil pump drive sprocket 1
5 Spacer 1
6 Collar 1
7 Spring washer 1
8 Neutral switch 1
9 YCC-S speed sensor 1
10 Lower crankcase 1
5-96
CRANKCASE

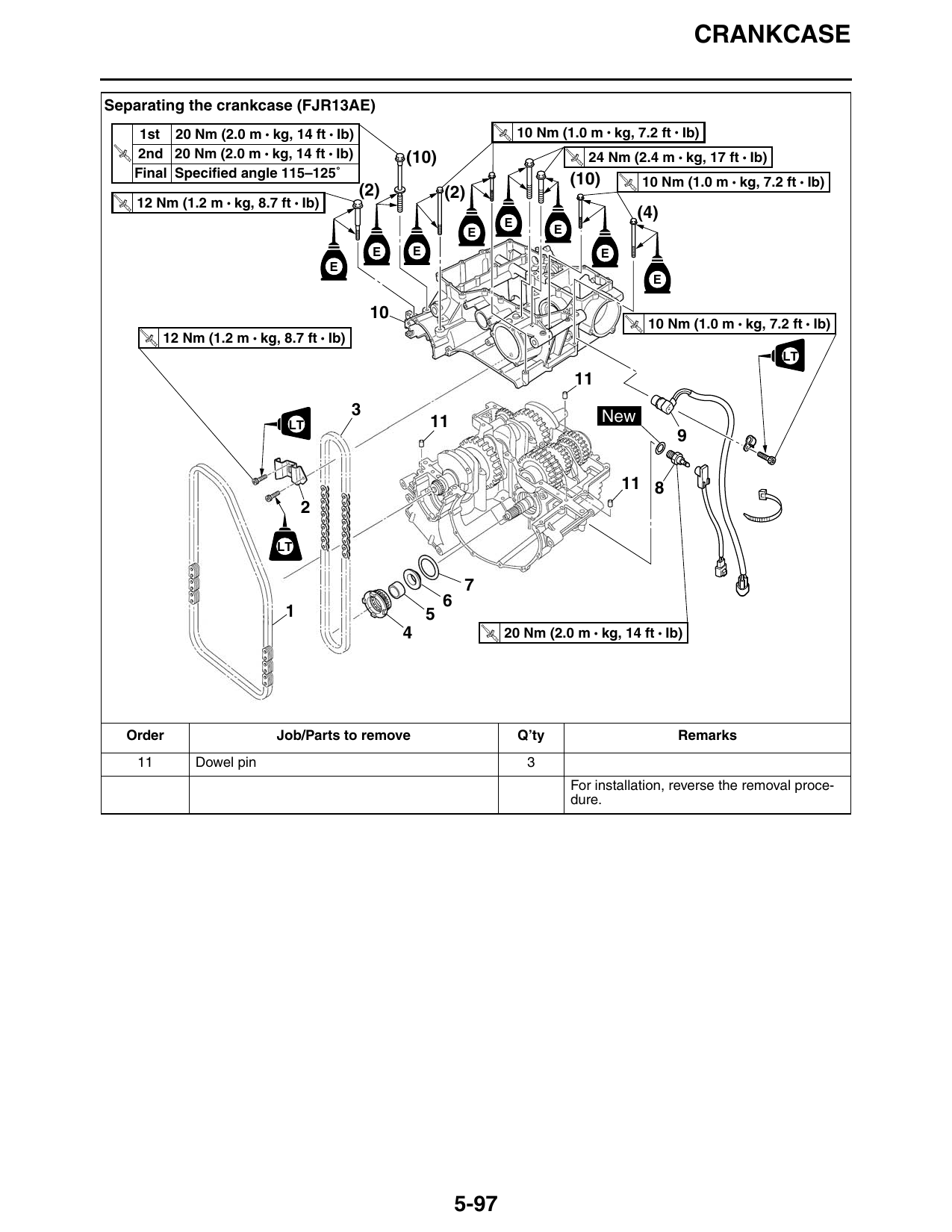

Separating the crankcase (FJR13AE)
1st 20 Nm (2.0 m • kg, 14 ft • Ib) T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
2nd 20 Nm (2.0 m • kg, 14 ft • Ib) (10) T.
R.
24 Nm (2.4 m • kg, 17 ft • Ib)
Final Specified angle 115–125˚ (10) 10 Nm (1.0 m • kg, 7.2 ft • Ib)
(2) (2)
T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib)
(4)
T.
R.
E
E E
E E E
E
E
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib)
LT
LT
3 New
LT
LT 11
11 8
LT
1 5
4 T.
R.
20 Nm (2.0 m • kg, 14 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
11 Dowel pin 3
For installation, reverse the removal proce-
dure.
5-97
CRANKCASE

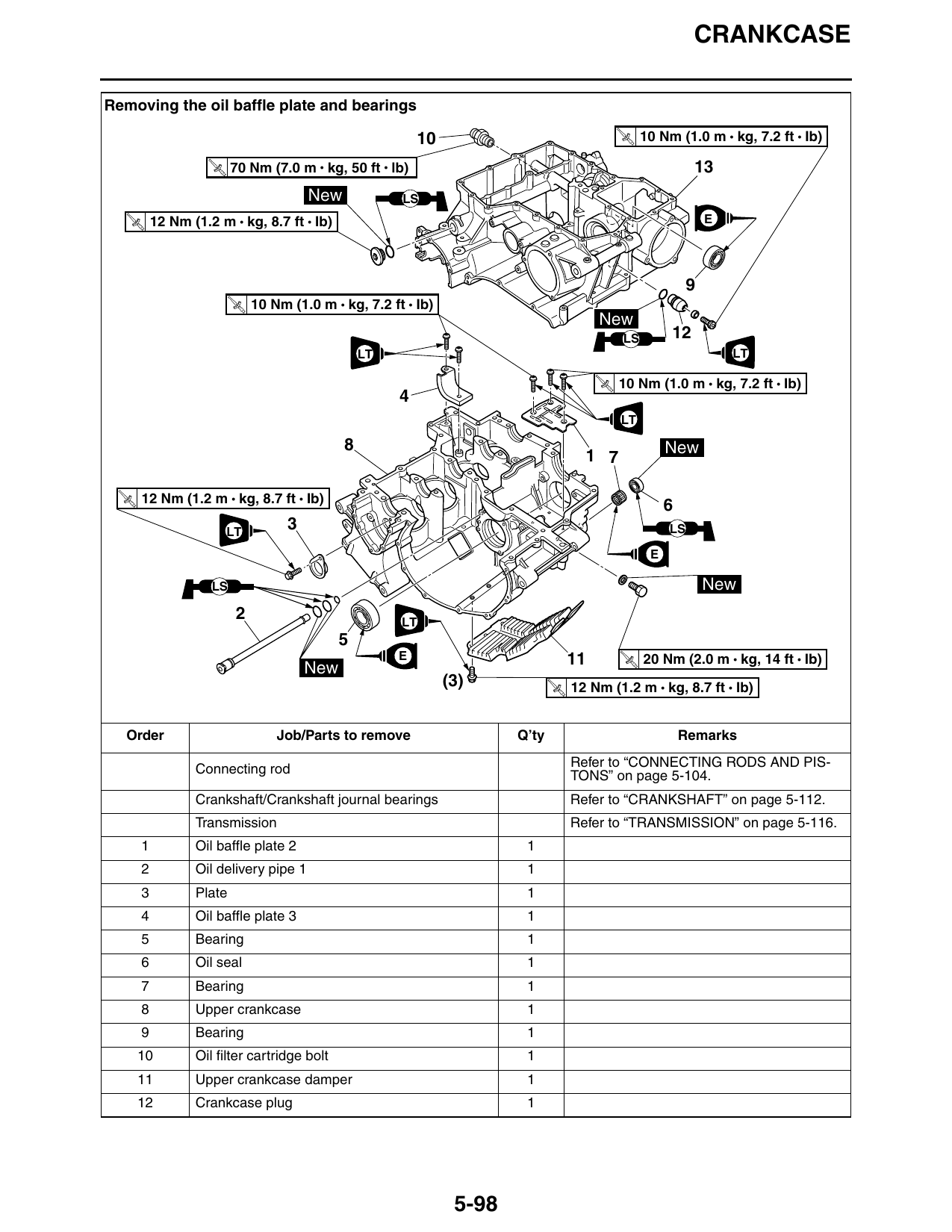

Removing the oil baffle plate and bearings
10 T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
70 Nm (7.0 m • kg, 50 ft • lb) 13
New LS
T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib) E
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
New
LS 12
LT LT
LT
T. 10 Nm (1.0 m • kg, 7.2 ft • Ib)
R.
LT
LT
8 New
1 7
12 Nm (1.2 m • kg, 8.7 ft • Ib)
T.
R.
LT
3 LS
E
LS New
2 LT
E 11 20 Nm (2.0 m • kg, 14 ft • Ib)
New
T.
R.
(3) T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
Refer to “CONNECTING RODS AND PIS-
Connecting rod TONS” on page 5-104.
Crankshaft/Crankshaft journal bearings Refer to “CRANKSHAFT” on page 5-112.
Transmission Refer to “TRANSMISSION” on page 5-116.
1 Oil baffle plate 2 1
2 Oil delivery pipe 1 1
3 Plate 1
4 Oil baffle plate 3 1
5 Bearing 1
6 Oil seal 1
7 Bearing 1
8 Upper crankcase 1
9 Bearing 1
10 Oil filter cartridge bolt 1
11 Upper crankcase damper 1
12 Crankcase plug 1
5-98
CRANKCASE

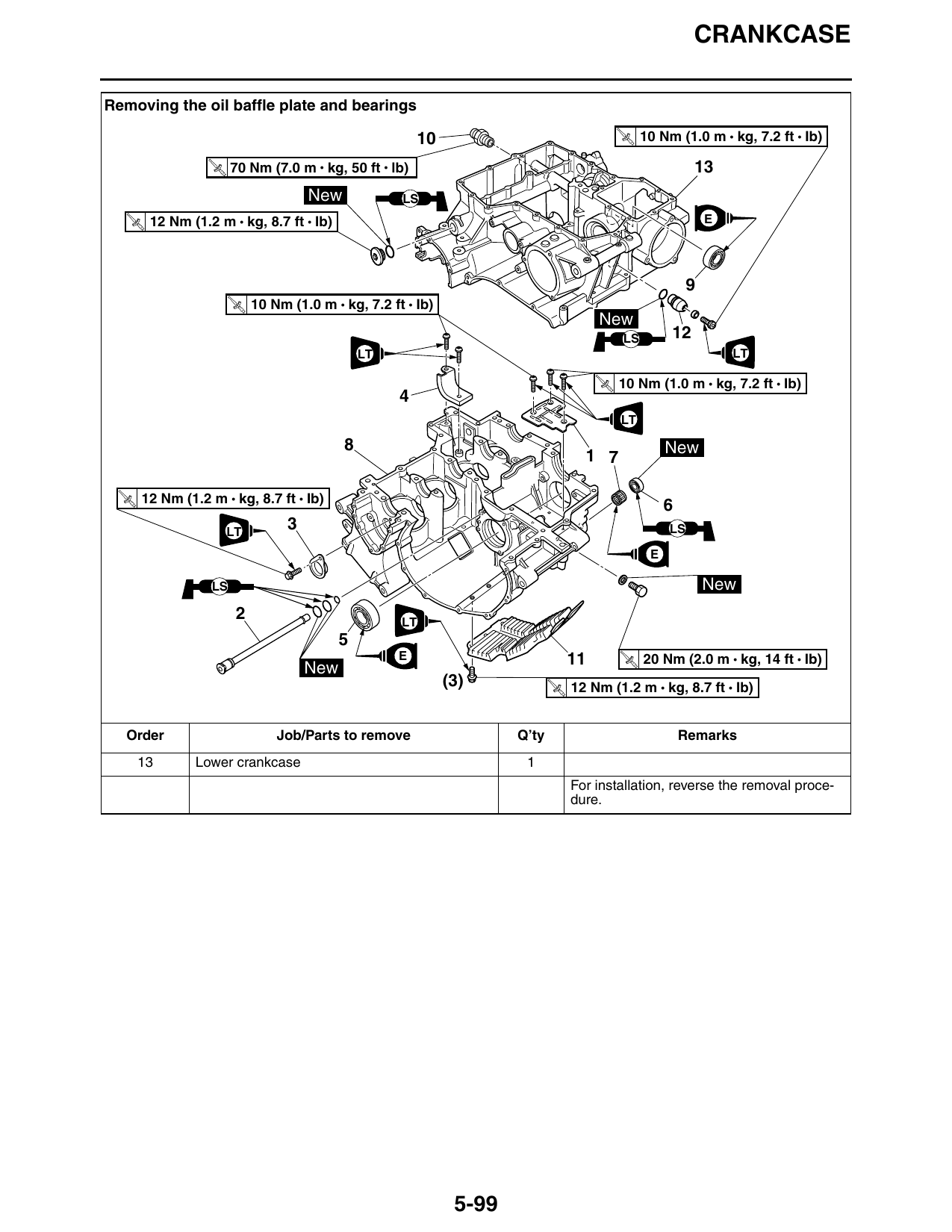

Removing the oil baffle plate and bearings
10 T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
70 Nm (7.0 m • kg, 50 ft • lb) 13
New LS
T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib) E
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
New
LS 12
LT LT
LT
T. 10 Nm (1.0 m • kg, 7.2 ft • Ib)
R.
LT
LT
8 New
1 7
12 Nm (1.2 m • kg, 8.7 ft • Ib)
T.
R.
LT
3 LS
E
LS New
2 LT
E 11 20 Nm (2.0 m • kg, 14 ft • Ib)
New
T.
R.
(3) T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
13 Lower crankcase 1
For installation, reverse the removal proce-
dure.
5-99
