OIL PUMP
EAS24920
OIL PUMP

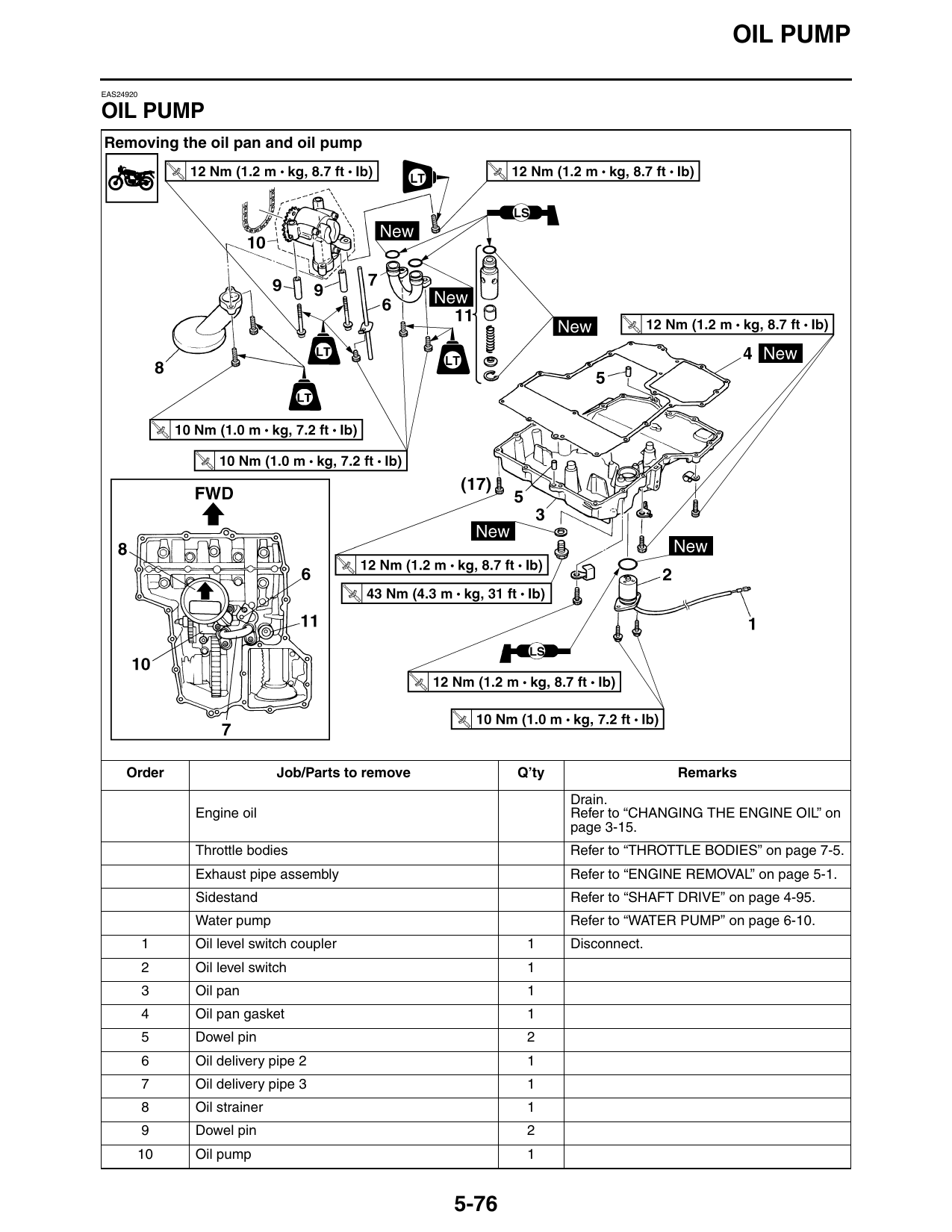

Removing the oil pan and oil pump
Order Job/Parts to remove Q’ty Remarks
Drain.
Engine oil Refer to “CHANGING THE ENGINE OIL” on
page 3-15.
Throttle bodies Refer to “THROTTLE BODIES” on page 7-5.
Exhaust pipe assembly Refer to “ENGINE REMOVAL” on page 5-1.
Sidestand Refer to “SHAFT DRIVE” on page 4-95.
Water pump Refer to “WATER PUMP” on page 6-10.
1 Oil level switch coupler 1 Disconnect.
2 Oil level switch 1
3 Oil pan 1
4 Oil pan gasket 1
5 Dowel pin 2
6 Oil delivery pipe 2 1
7 Oil delivery pipe 3 1
8 Oil strainer 1
9 Dowel pin 2
10 Oil pump 1
5-76
OIL PUMP

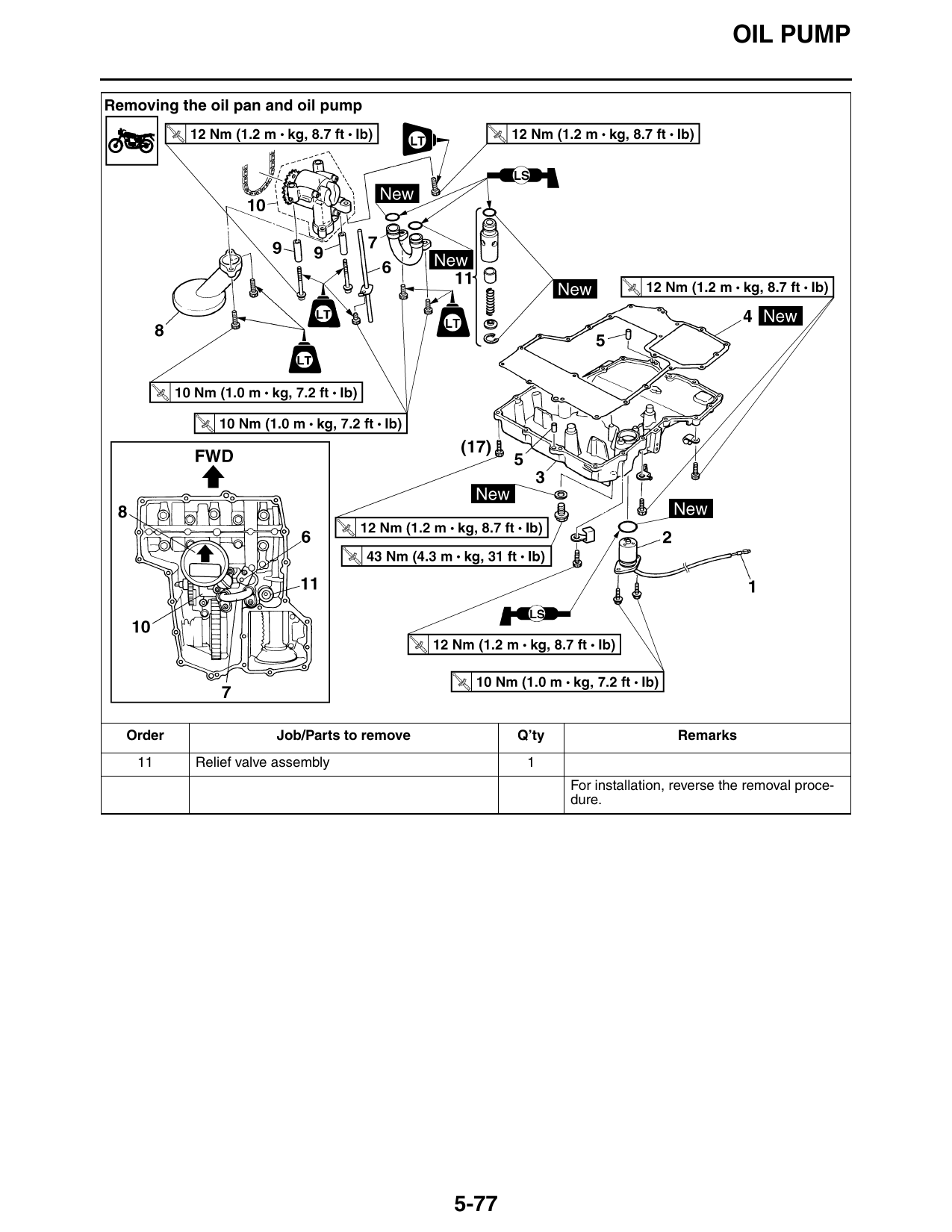

Removing the oil pan and oil pump
Order Job/Parts to remove Q’ty Remarks
11 Relief valve assembly 1
For installation, reverse the removal proce-
dure.
5-77
OIL PUMP

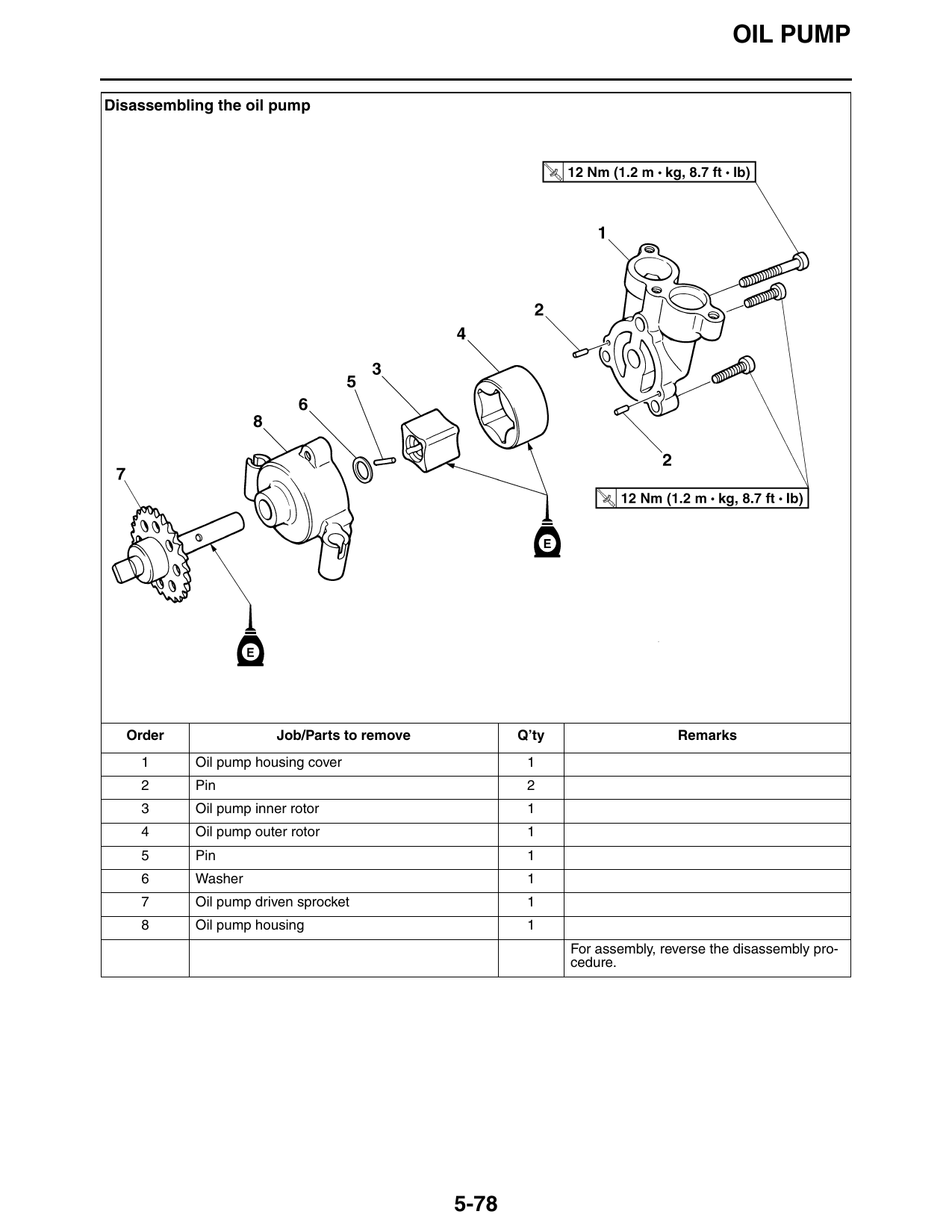

Disassembling the oil pump
Order Job/Parts to remove Q’ty Remarks
1 Oil pump housing cover 1
2 Pin 2
3 Oil pump inner rotor 1
4 Oil pump outer rotor 1
5 Pin 1
6 Washer 1
7 Oil pump driven sprocket 1
8 Oil pump housing 1
For assembly, reverse the disassembly pro-
cedure.
5-78
