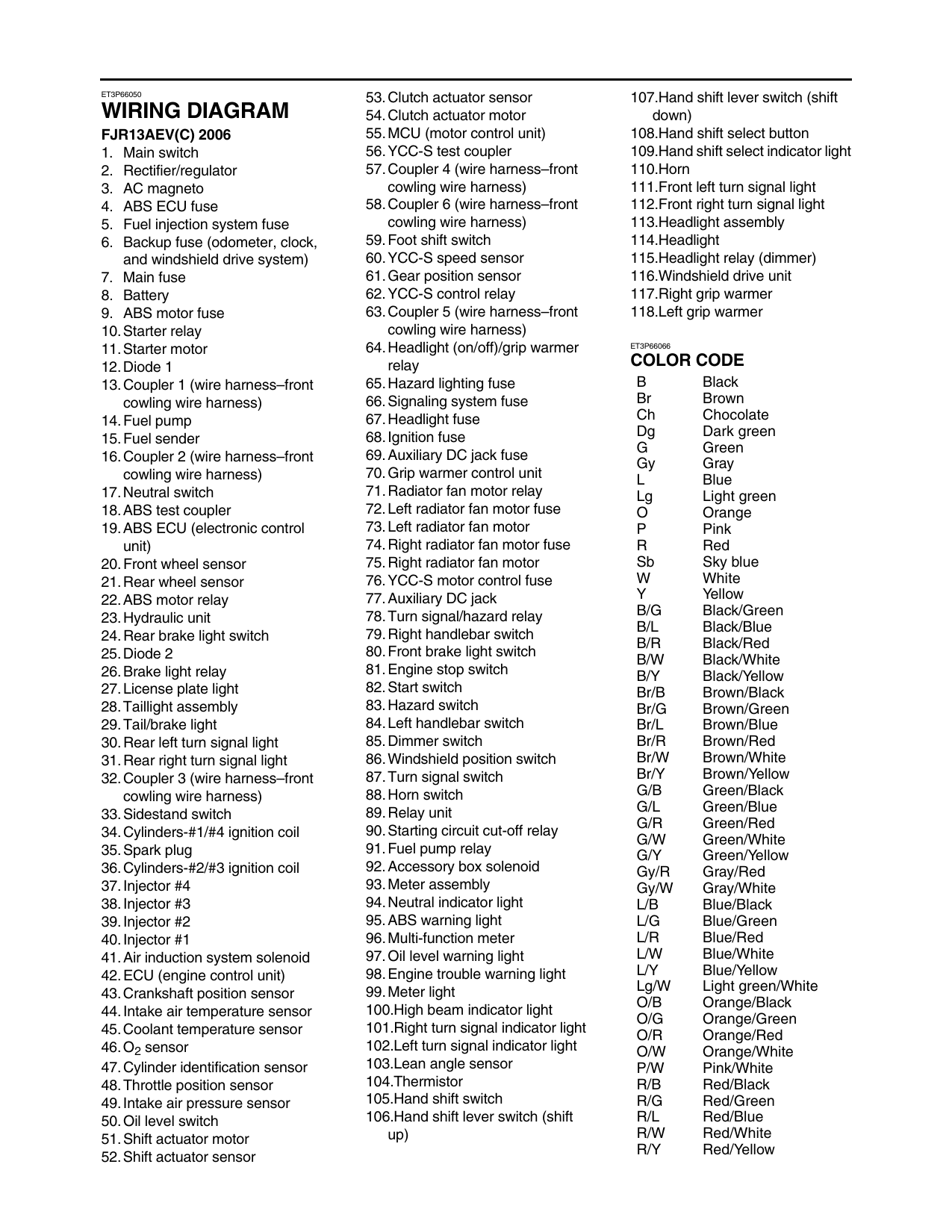

ET3P66050
53. Clutch actuator sensor 107.Hand shift lever switch (shift
WIRING DIAGRAM 54. Clutch actuator motor down)
FJR13AEV(C) 2006 55. MCU (motor control unit) 108.Hand shift select button
1. Main switch 56. YCC-S test coupler 109.Hand shift select indicator light
2. Rectifier/regulator 57. Coupler 4 (wire harness–front 110.Horn
3. AC magneto cowling wire harness) 111.Front left turn signal light
4. ABS ECU fuse 58. Coupler 6 (wire harness–front 112.Front right turn signal light
5. Fuel injection system fuse cowling wire harness) 113.Headlight assembly
6. Backup fuse (odometer, clock, 59. Foot shift switch 114.Headlight
and windshield drive system) 60. YCC-S speed sensor 115.Headlight relay (dimmer)
7. Main fuse 61. Gear position sensor 116.Windshield drive unit
8. Battery 62. YCC-S control relay 117.Right grip warmer
9. ABS motor fuse 63. Coupler 5 (wire harness–front 118.Left grip warmer
10. Starter relay cowling wire harness)
11. Starter motor 64. Headlight (on/off)/grip warmer ET3P66066
12. Diode 1 relay COLOR CODE
13. Coupler 1 (wire harness–front 65. Hazard lighting fuse B Black
cowling wire harness) 66. Signaling system fuse Br Brown
14. Fuel pump 67. Headlight fuse Ch Chocolate
68. Ignition fuse Dg Dark green
15. Fuel sender
G Green
16. Coupler 2 (wire harness–front 69. Auxiliary DC jack fuse
Gy Gray
cowling wire harness) 70. Grip warmer control unit L Blue
17. Neutral switch 71. Radiator fan motor relay Lg Light green
18. ABS test coupler 72. Left radiator fan motor fuse O Orange
19. ABS ECU (electronic control 73. Left radiator fan motor P Pink
unit) 74. Right radiator fan motor fuse R Red
20. Front wheel sensor 75. Right radiator fan motor Sb Sky blue
21. Rear wheel sensor 76. YCC-S motor control fuse W White
22. ABS motor relay 77. Auxiliary DC jack Y Yellow
23. Hydraulic unit 78. Turn signal/hazard relay B/G Black/Green
79. Right handlebar switch B/L Black/Blue
24. Rear brake light switch
B/R Black/Red
25. Diode 2 80. Front brake light switch
B/W Black/White
26. Brake light relay 81. Engine stop switch B/Y Black/Yellow
27. License plate light 82. Start switch Br/B Brown/Black
28. Taillight assembly 83. Hazard switch Br/G Brown/Green
29. Tail/brake light 84. Left handlebar switch Br/L Brown/Blue
30. Rear left turn signal light 85. Dimmer switch Br/R Brown/Red
31. Rear right turn signal light 86. Windshield position switch Br/W Brown/White
32. Coupler 3 (wire harness–front 87. Turn signal switch Br/Y Brown/Yellow
cowling wire harness) 88. Horn switch G/B Green/Black
89. Relay unit G/L Green/Blue
33. Sidestand switch
G/R Green/Red
34. Cylinders-#1/#4 ignition coil 90. Starting circuit cut-off relay
G/W Green/White
35. Spark plug 91. Fuel pump relay G/Y Green/Yellow
36. Cylinders-#2/#3 ignition coil 92. Accessory box solenoid Gy/R Gray/Red
37. Injector #4 93. Meter assembly Gy/W Gray/White
38. Injector #3 94. Neutral indicator light L/B Blue/Black
39. Injector #2 95. ABS warning light L/G Blue/Green
40. Injector #1 96. Multi-function meter L/R Blue/Red
41. Air induction system solenoid 97. Oil level warning light L/W Blue/White
42. ECU (engine control unit) 98. Engine trouble warning light L/Y Blue/Yellow
43. Crankshaft position sensor 99. Meter light Lg/W Light green/White
100.High beam indicator light O/B Orange/Black
44. Intake air temperature sensor
O/G Orange/Green
45. Coolant temperature sensor 101.Right turn signal indicator light
O/R Orange/Red
46. O2 sensor 102.Left turn signal indicator light O/W Orange/White
47. Cylinder identification sensor 103.Lean angle sensor P/W Pink/White
48. Throttle position sensor 104.Thermistor R/B Red/Black
49. Intake air pressure sensor 105.Hand shift switch R/G Red/Green
50. Oil level switch 106.Hand shift lever switch (shift R/L Red/Blue
51. Shift actuator motor up) R/W Red/White
52. Shift actuator sensor R/Y Red/Yellow

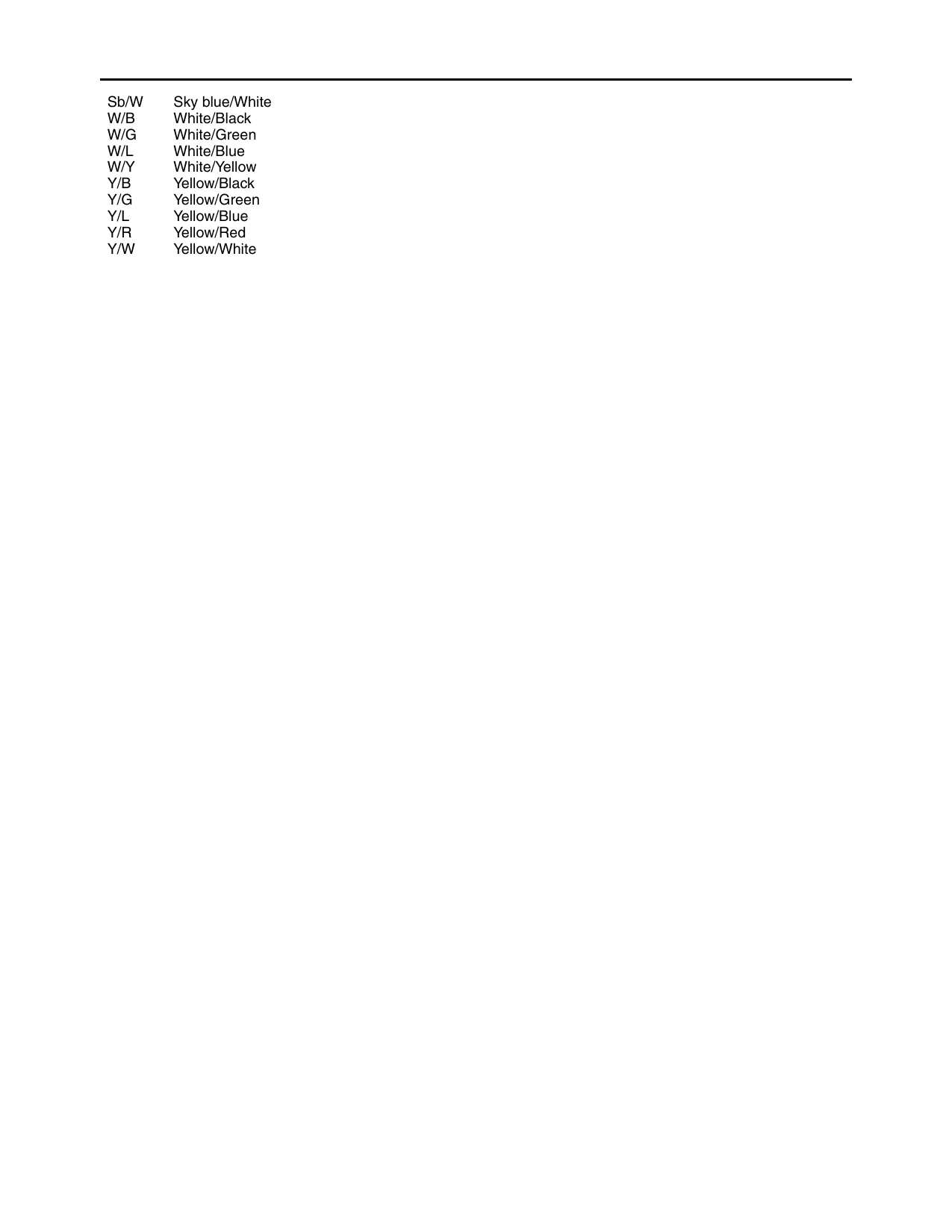

Sb/W Sky blue/White
W/B White/Black
W/G White/Green
W/L White/Blue
W/Y White/Yellow
Y/B Yellow/Black
Y/G Yellow/Green
Y/L Yellow/Blue
Y/R Yellow/Red
Y/W Yellow/White
