EAS28740
51. Headlight relay (on/off) EAS28750

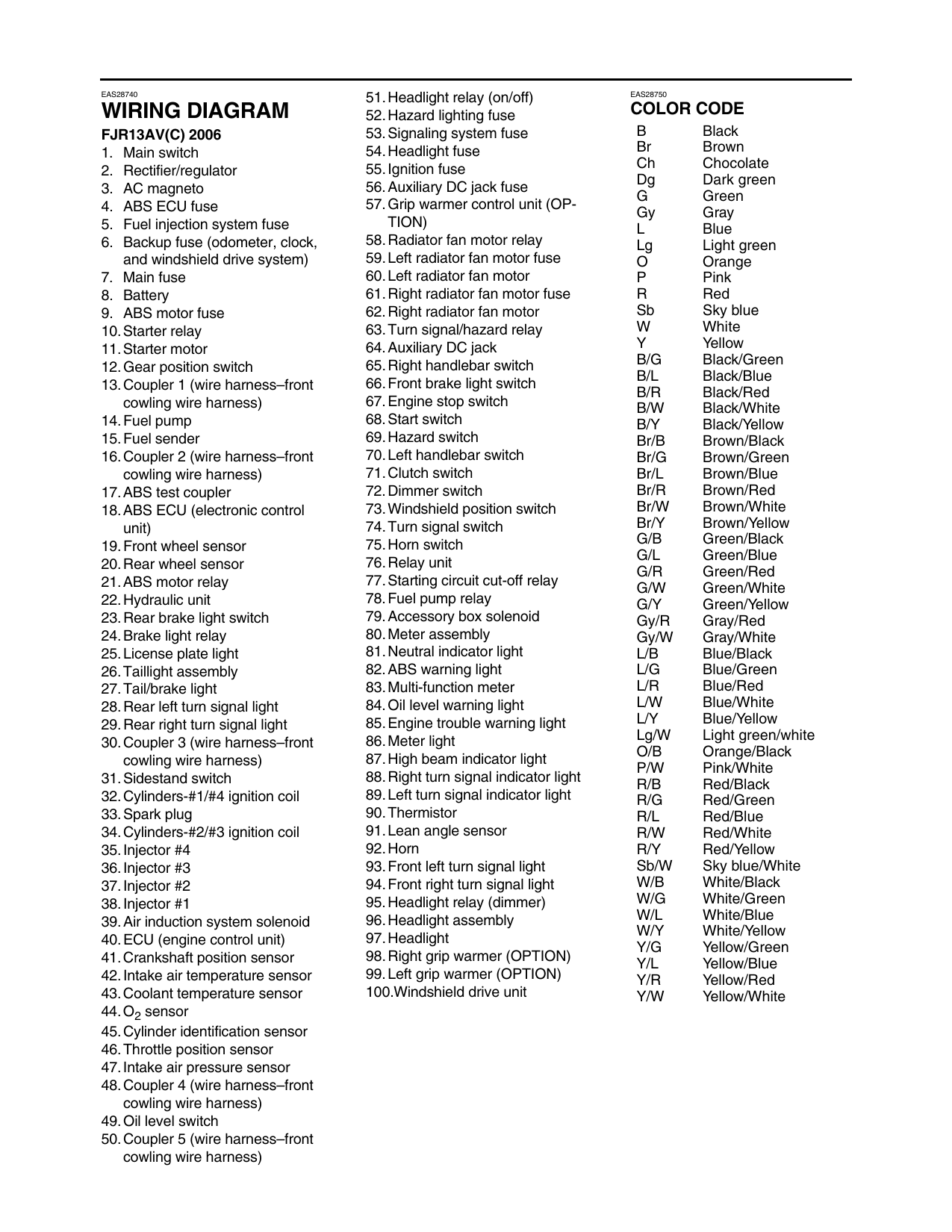

WIRING DIAGRAM 52. Hazard lighting fuse COLOR CODE
FJR13AV(C) 2006 53. Signaling system fuse B Black
1. Main switch 54. Headlight fuse Br Brown
2. Rectifier/regulator 55. Ignition fuse Ch Chocolate
56. Auxiliary DC jack fuse Dg Dark green
3. AC magneto
G Green
4. ABS ECU fuse 57. Grip warmer control unit (OP-
Gy Gray
5. Fuel injection system fuse TION) L Blue
6. Backup fuse (odometer, clock, 58. Radiator fan motor relay Lg Light green
and windshield drive system) 59. Left radiator fan motor fuse O Orange
7. Main fuse 60. Left radiator fan motor P Pink
8. Battery 61. Right radiator fan motor fuse R Red
9. ABS motor fuse 62. Right radiator fan motor Sb Sky blue
10. Starter relay 63. Turn signal/hazard relay W White
11. Starter motor 64. Auxiliary DC jack Y Yellow
65. Right handlebar switch B/G Black/Green
12. Gear position switch
B/L Black/Blue
13. Coupler 1 (wire harness–front 66. Front brake light switch
B/R Black/Red
cowling wire harness) 67. Engine stop switch B/W Black/White
14. Fuel pump 68. Start switch B/Y Black/Yellow
15. Fuel sender 69. Hazard switch Br/B Brown/Black
16. Coupler 2 (wire harness–front 70. Left handlebar switch Br/G Brown/Green
cowling wire harness) 71. Clutch switch Br/L Brown/Blue
17. ABS test coupler 72. Dimmer switch Br/R Brown/Red
18. ABS ECU (electronic control 73. Windshield position switch Br/W Brown/White
unit) 74. Turn signal switch Br/Y Brown/Yellow
19. Front wheel sensor 75. Horn switch G/B Green/Black
76. Relay unit G/L Green/Blue
20. Rear wheel sensor
G/R Green/Red
21. ABS motor relay 77. Starting circuit cut-off relay
G/W Green/White
22. Hydraulic unit 78. Fuel pump relay G/Y Green/Yellow
23. Rear brake light switch 79. Accessory box solenoid Gy/R Gray/Red
24. Brake light relay 80. Meter assembly Gy/W Gray/White
25. License plate light 81. Neutral indicator light L/B Blue/Black
26. Taillight assembly 82. ABS warning light L/G Blue/Green
27. Tail/brake light 83. Multi-function meter L/R Blue/Red
28. Rear left turn signal light 84. Oil level warning light L/W Blue/White
29. Rear right turn signal light 85. Engine trouble warning light L/Y Blue/Yellow
86. Meter light Lg/W Light green/white
30. Coupler 3 (wire harness–front
O/B Orange/Black
cowling wire harness) 87. High beam indicator light
P/W Pink/White
31. Sidestand switch 88. Right turn signal indicator light R/B Red/Black
32. Cylinders-#1/#4 ignition coil 89. Left turn signal indicator light R/G Red/Green
33. Spark plug 90. Thermistor R/L Red/Blue
34. Cylinders-#2/#3 ignition coil 91. Lean angle sensor R/W Red/White
35. Injector #4 92. Horn R/Y Red/Yellow
36. Injector #3 93. Front left turn signal light Sb/W Sky blue/White
37. Injector #2 94. Front right turn signal light W/B White/Black
38. Injector #1 95. Headlight relay (dimmer) W/G White/Green
39. Air induction system solenoid 96. Headlight assembly W/L White/Blue
97. Headlight W/Y White/Yellow
40. ECU (engine control unit)
Y/G Yellow/Green
41. Crankshaft position sensor 98. Right grip warmer (OPTION)
Y/L Yellow/Blue
42. Intake air temperature sensor 99. Left grip warmer (OPTION) Y/R Yellow/Red
43. Coolant temperature sensor 100.Windshield drive unit Y/W Yellow/White
44. O2 sensor
45. Cylinder identification sensor
46. Throttle position sensor
47. Intake air pressure sensor
48. Coupler 4 (wire harness–front
cowling wire harness)
49. Oil level switch
50. Coupler 5 (wire harness–front
cowling wire harness)
