FRONT FORK
EAS22950
FRONT FORK

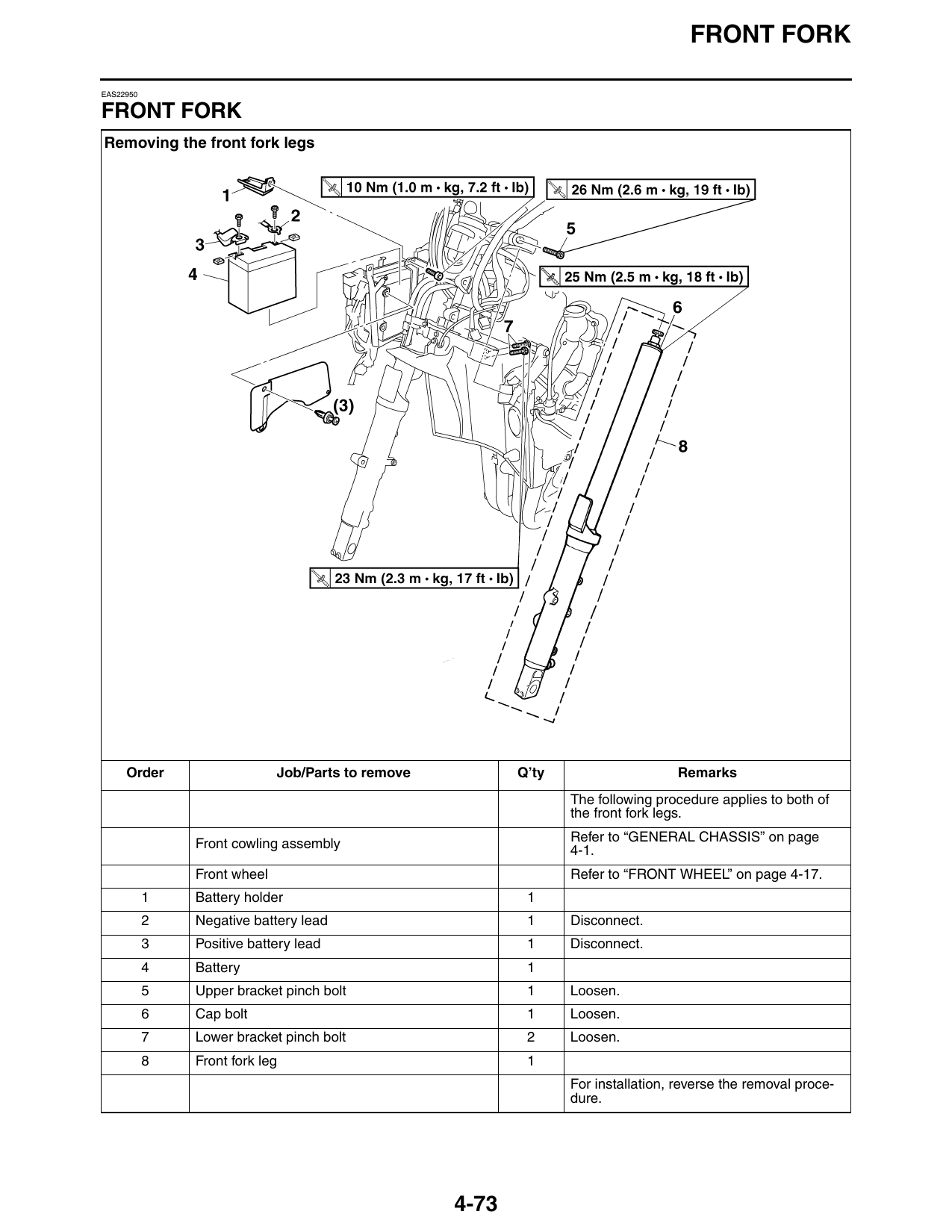

Removing the front fork legs
Order Job/Parts to remove Q’ty Remarks
The following procedure applies to both of
the front fork legs.
Refer to “GENERAL CHASSIS” on page
Front cowling assembly 4-1.
Front wheel Refer to “FRONT WHEEL” on page 4-17.
1 Battery holder 1
2 Negative battery lead 1 Disconnect.
3 Positive battery lead 1 Disconnect.
4 Battery 1
5 Upper bracket pinch bolt 1 Loosen.
6 Cap bolt 1 Loosen.
7 Lower bracket pinch bolt 2 Loosen.
8 Front fork leg 1
For installation, reverse the removal proce-
dure.
4-73
FRONT FORK

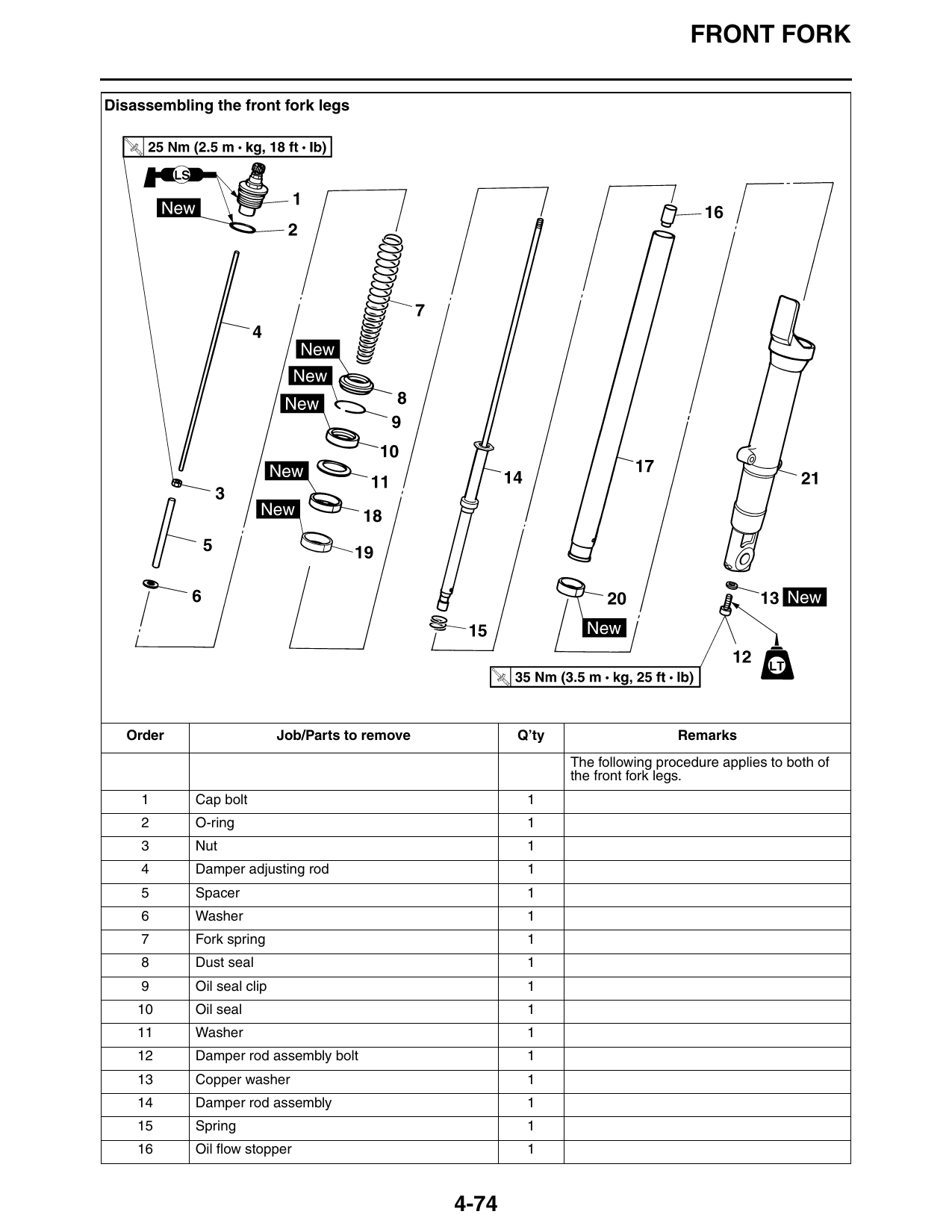

Disassembling the front fork legs
Order Job/Parts to remove Q’ty Remarks
The following procedure applies to both of
the front fork legs.
1 Cap bolt 1
2 O-ring 1
3 Nut 1
4 Damper adjusting rod 1
5 Spacer 1
6 Washer 1
7 Fork spring 1
8 Dust seal 1
9 Oil seal clip 1
10 Oil seal 1
11 Washer 1
12 Damper rod assembly bolt 1
13 Copper washer 1
14 Damper rod assembly 1
15 Spring 1
16 Oil flow stopper 1
4-74
FRONT FORK

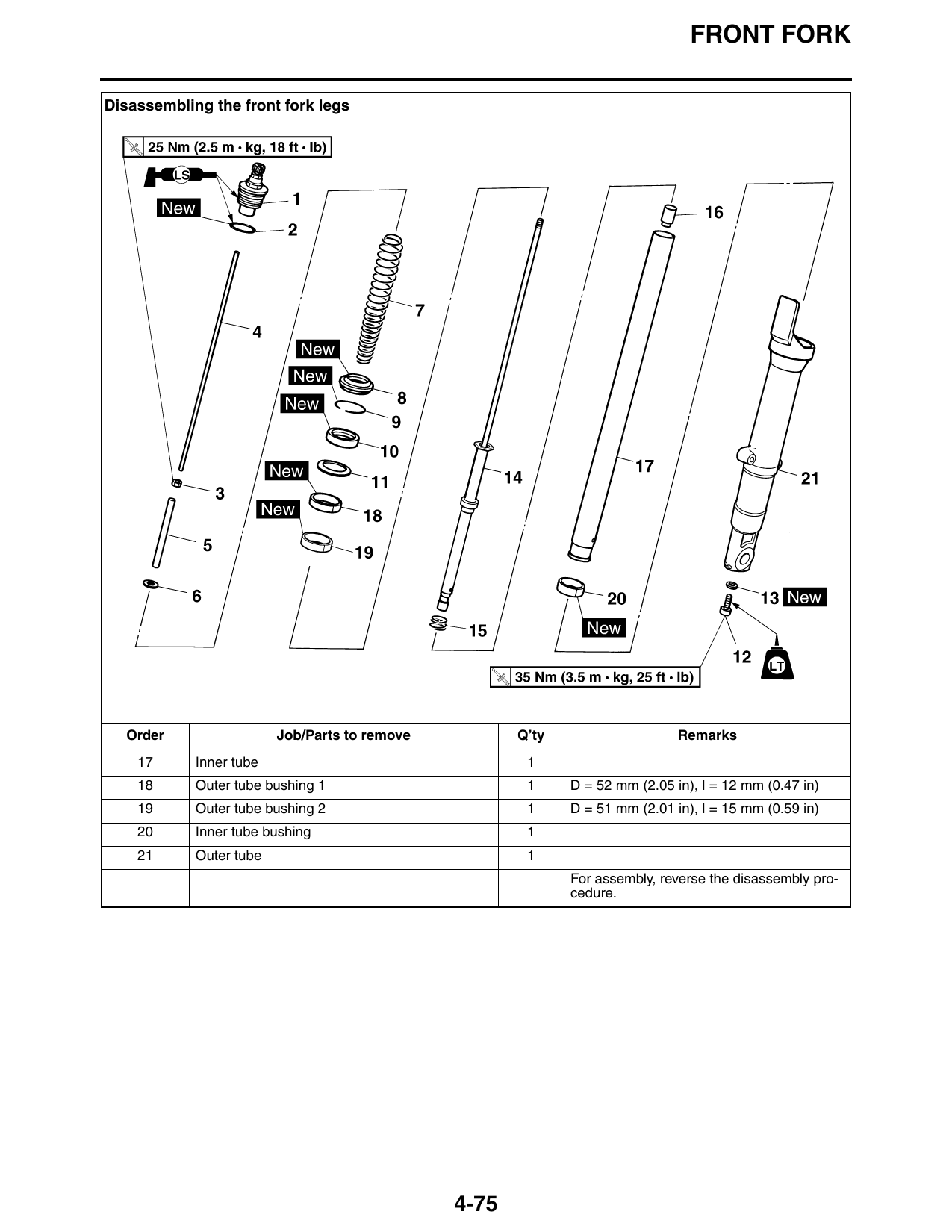

Disassembling the front fork legs
Order Job/Parts to remove Q’ty Remarks
17 Inner tube 1
18 Outer tube bushing 1 1 D = 52 mm (2.05 in), l = 12 mm (0.47 in)
19 Outer tube bushing 2 1 D = 51 mm (2.01 in), l = 15 mm (0.59 in)
20 Inner tube bushing 1
21 Outer tube 1
For assembly, reverse the disassembly pro-
cedure.
4-75
