REAR BRAKE
EAS22550
REAR BRAKE

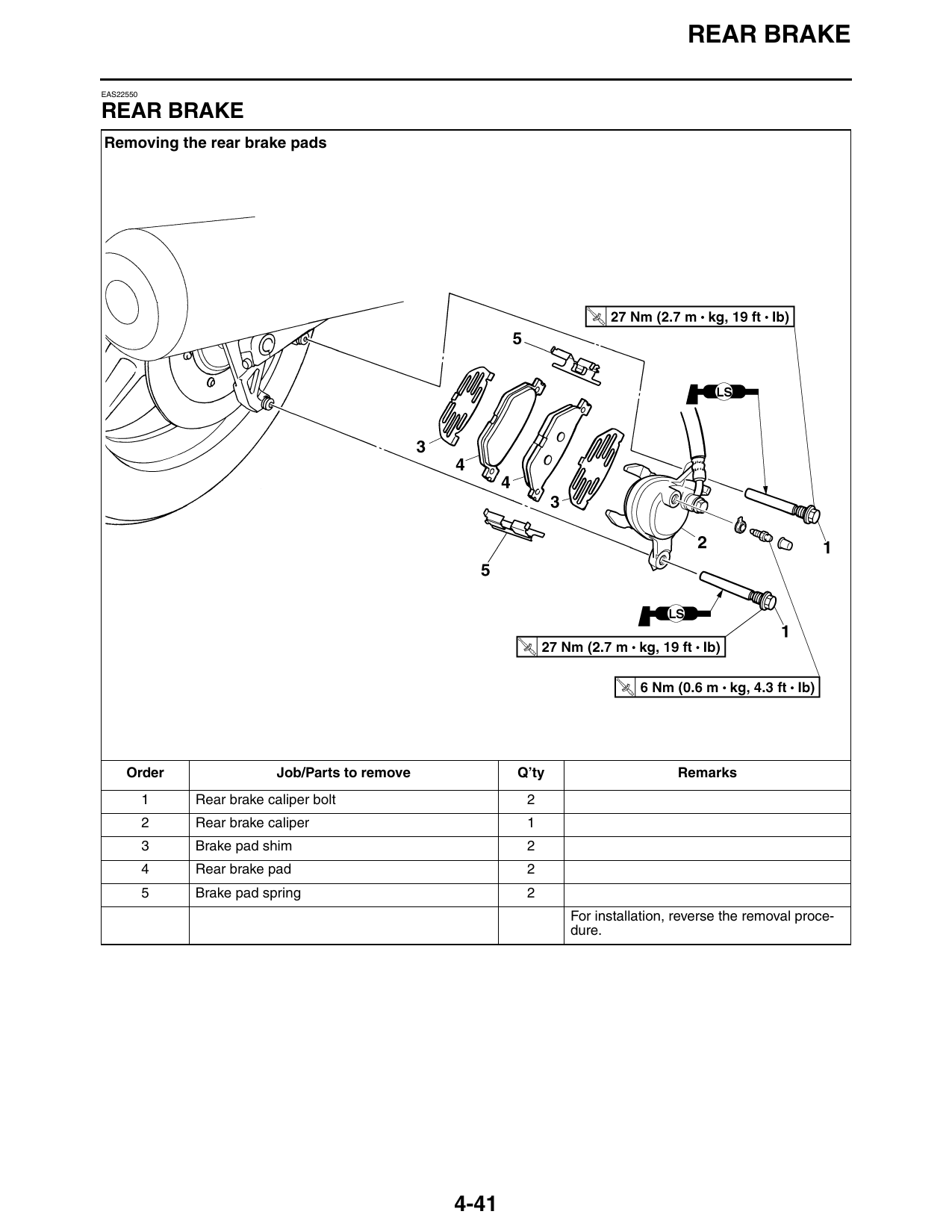

Removing the rear brake pads
Order Job/Parts to remove Q’ty Remarks
1 Rear brake caliper bolt 2
2 Rear brake caliper 1
3 Brake pad shim 2
4 Rear brake pad 2
5 Brake pad spring 2
For installation, reverse the removal proce-
dure.
4-41
REAR BRAKE

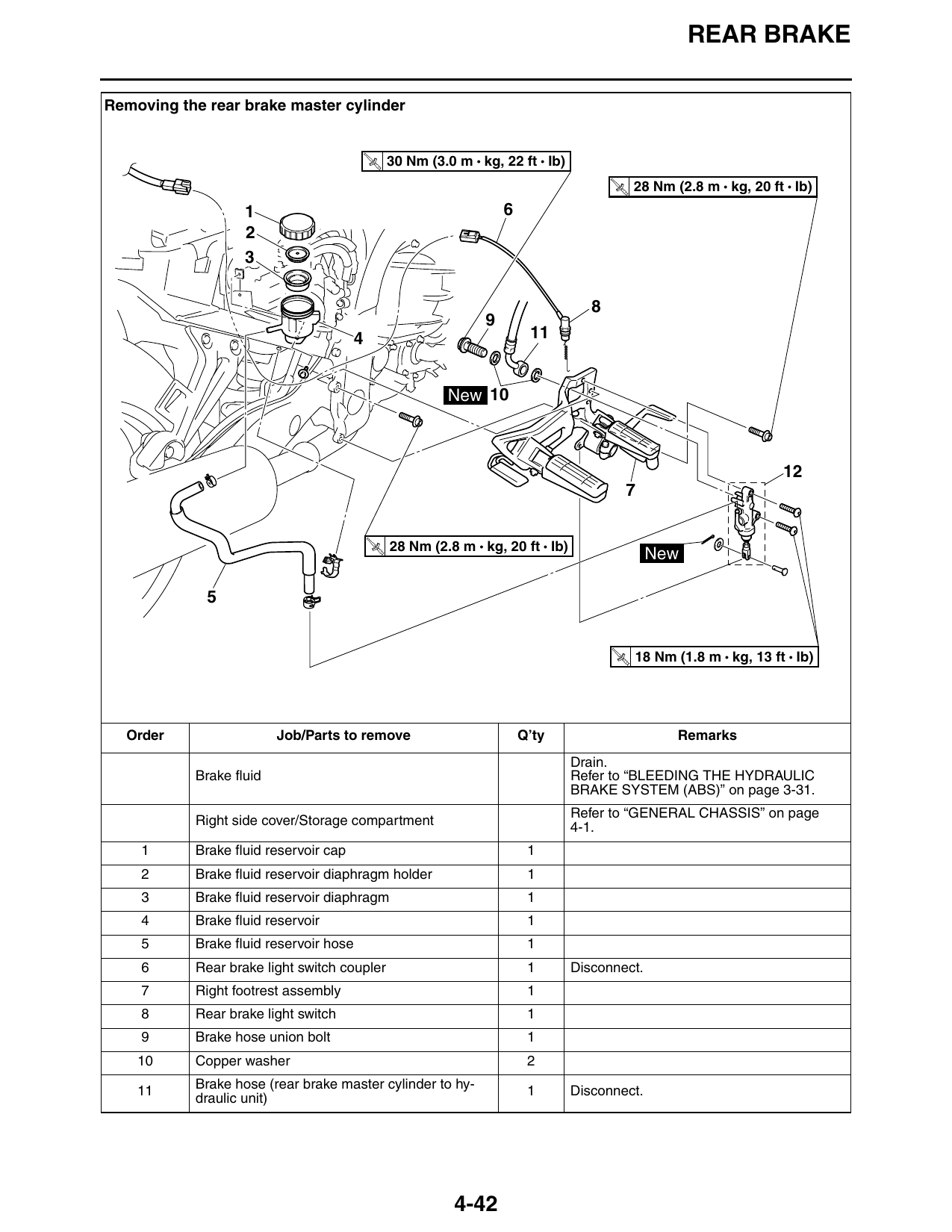

Removing the rear brake master cylinder
T.
R.
30 Nm (3.0 m • kg, 22 ft • Ib)
T.
R.
28 Nm (2.8 m • kg, 20 ft • Ib)
1 6
4 11
New 10
28 Nm (2.8 m • kg, 20 ft • Ib)
T.
R.
New
T.
R.
18 Nm (1.8 m • kg, 13 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
Drain.
Brake fluid Refer to “BLEEDING THE HYDRAULIC
BRAKE SYSTEM (ABS)” on page 3-31.
Refer to “GENERAL CHASSIS” on page
Right side cover/Storage compartment 4-1.
1 Brake fluid reservoir cap 1
2 Brake fluid reservoir diaphragm holder 1
3 Brake fluid reservoir diaphragm 1
4 Brake fluid reservoir 1
5 Brake fluid reservoir hose 1
6 Rear brake light switch coupler 1 Disconnect.
7 Right footrest assembly 1
8 Rear brake light switch 1
9 Brake hose union bolt 1
10 Copper washer 2
Brake hose (rear brake master cylinder to hy-
11 1 Disconnect.
draulic unit)
4-42
REAR BRAKE

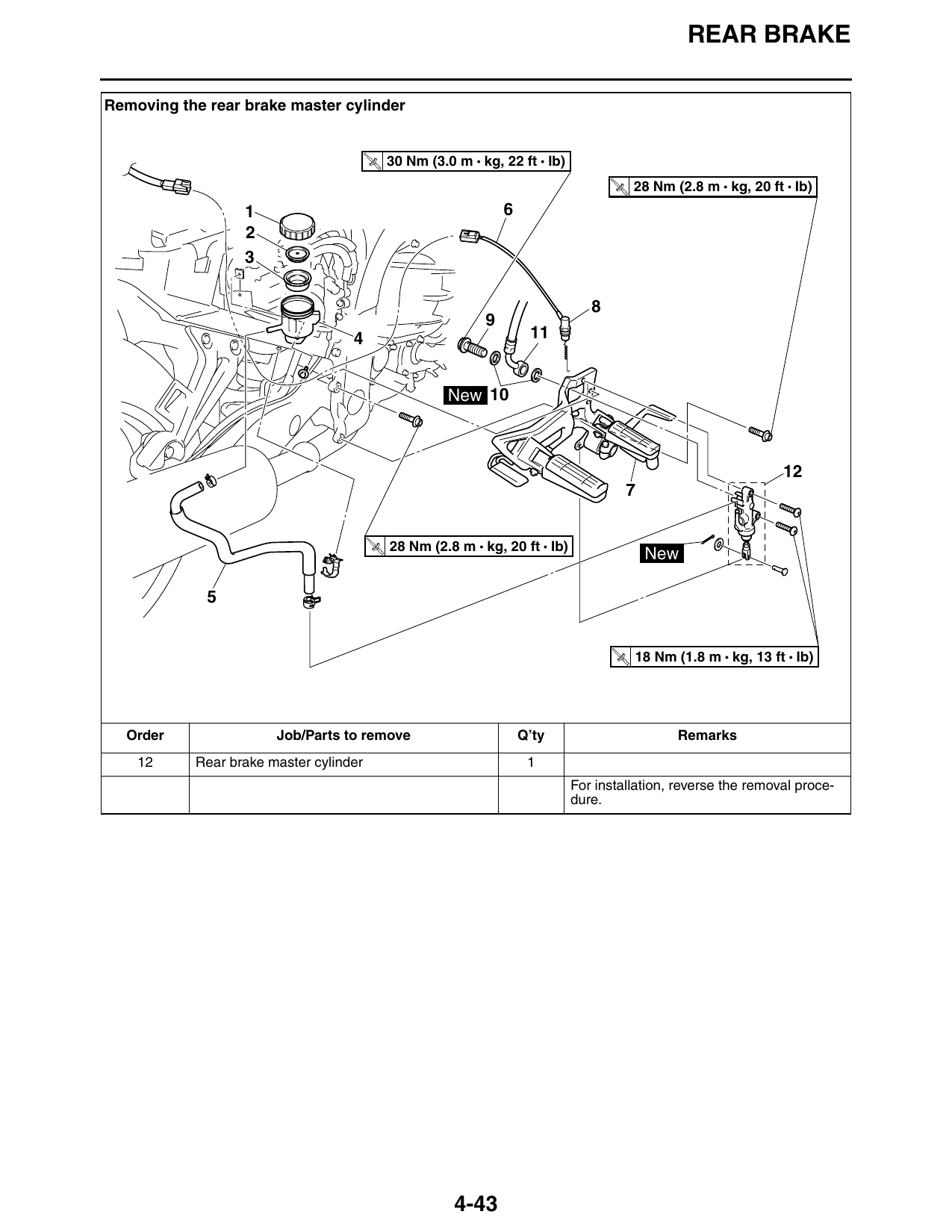

Removing the rear brake master cylinder
T.
R.
30 Nm (3.0 m • kg, 22 ft • Ib)
T.
R.
28 Nm (2.8 m • kg, 20 ft • Ib)
1 6
4 11
New 10
28 Nm (2.8 m • kg, 20 ft • Ib)
T.
R.
New
T.
R.
18 Nm (1.8 m • kg, 13 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
12 Rear brake master cylinder 1
For installation, reverse the removal proce-
dure.
4-43
REAR BRAKE

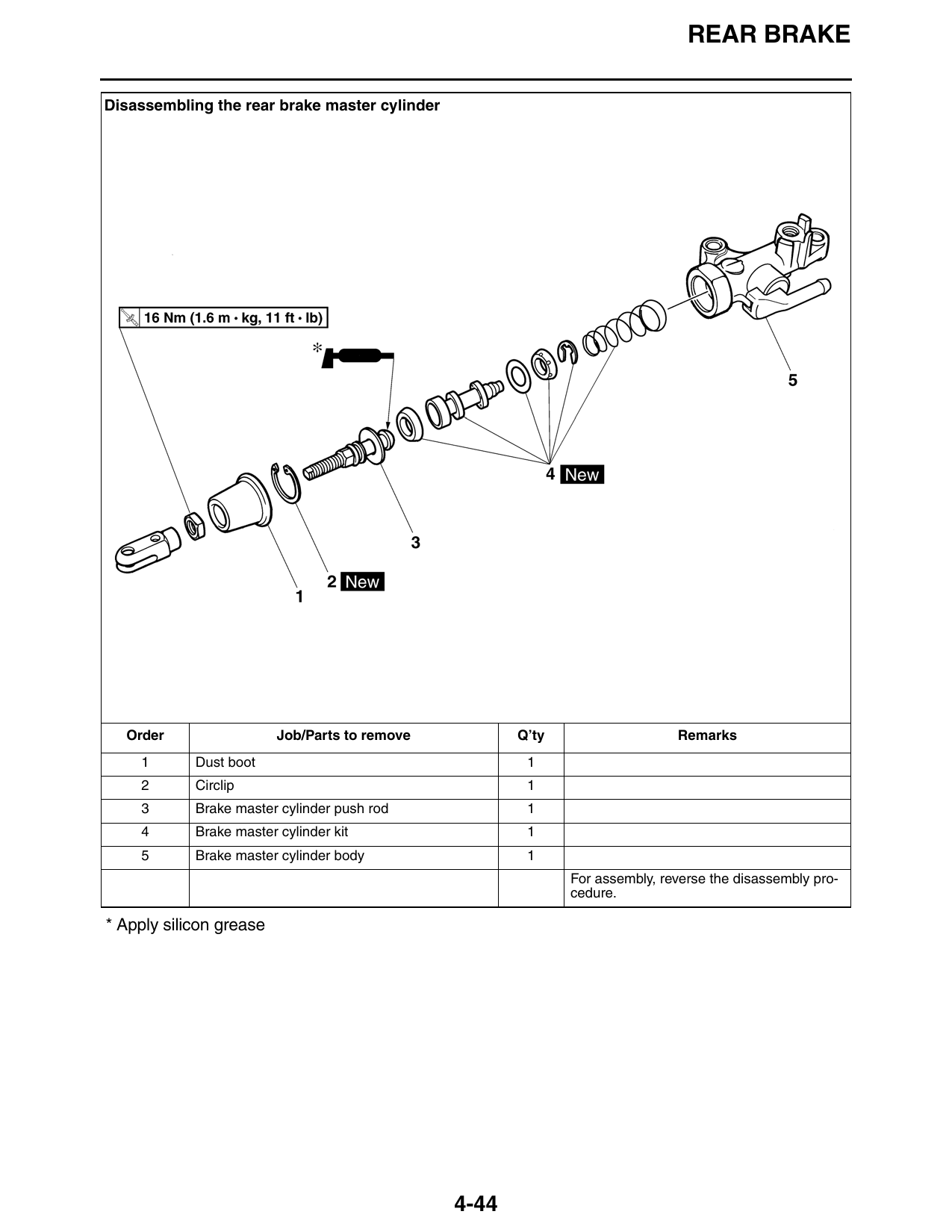

Disassembling the rear brake master cylinder
Order Job/Parts to remove Q’ty Remarks
1 Dust boot 1
2 Circlip 1
3 Brake master cylinder push rod 1
4 Brake master cylinder kit 1
5 Brake master cylinder body 1
For assembly, reverse the disassembly pro-
cedure.
* Apply silicon grease
4-44
REAR BRAKE

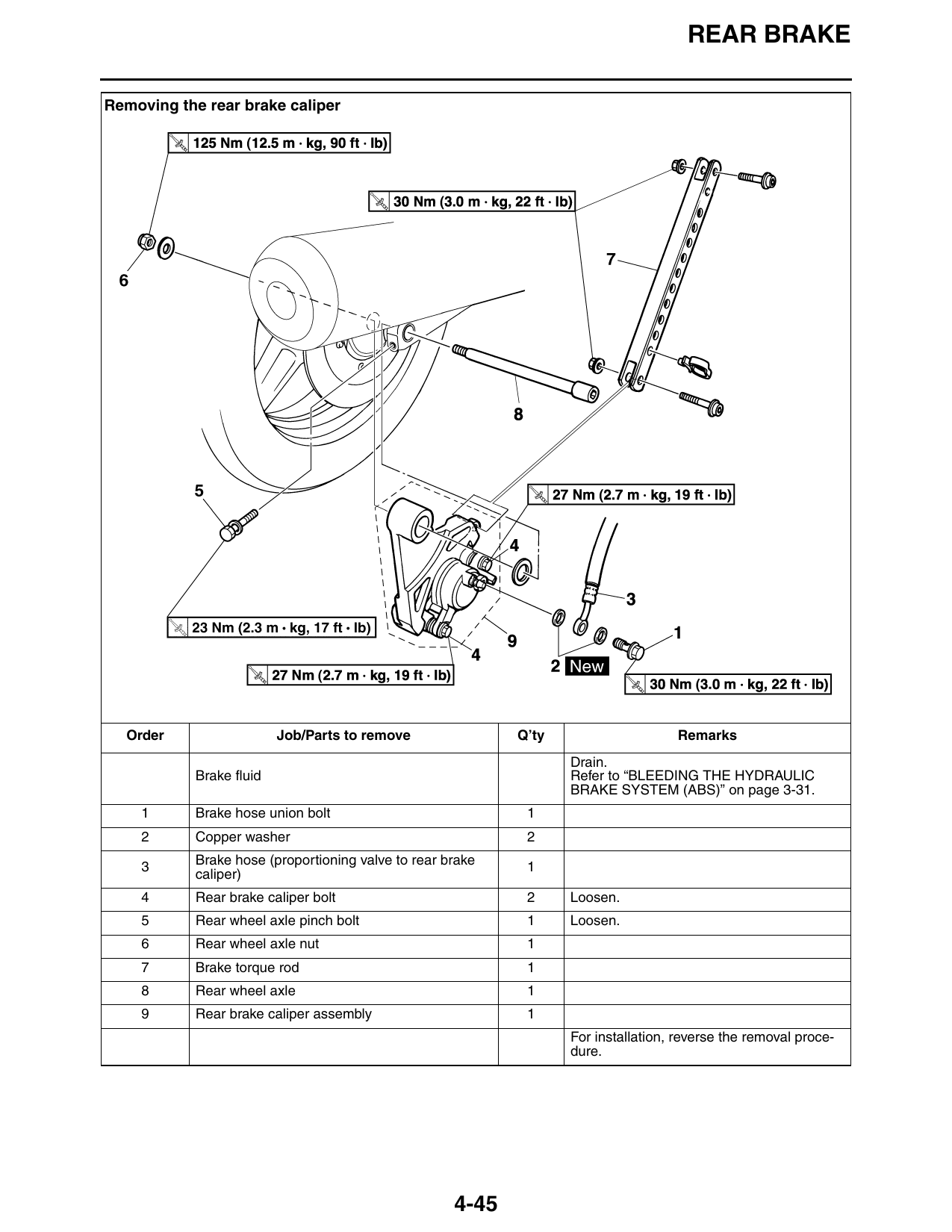

Removing the rear brake caliper
Order Job/Parts to remove Q’ty Remarks
Drain.
Brake fluid Refer to “BLEEDING THE HYDRAULIC
BRAKE SYSTEM (ABS)” on page 3-31.
1 Brake hose union bolt 1
2 Copper washer 2
Brake hose (proportioning valve to rear brake
3 1
caliper)
4 Rear brake caliper bolt 2 Loosen.
5 Rear wheel axle pinch bolt 1 Loosen.
6 Rear wheel axle nut 1
7 Brake torque rod 1
8 Rear wheel axle 1
9 Rear brake caliper assembly 1
For installation, reverse the removal proce-
dure.
4-45
REAR BRAKE

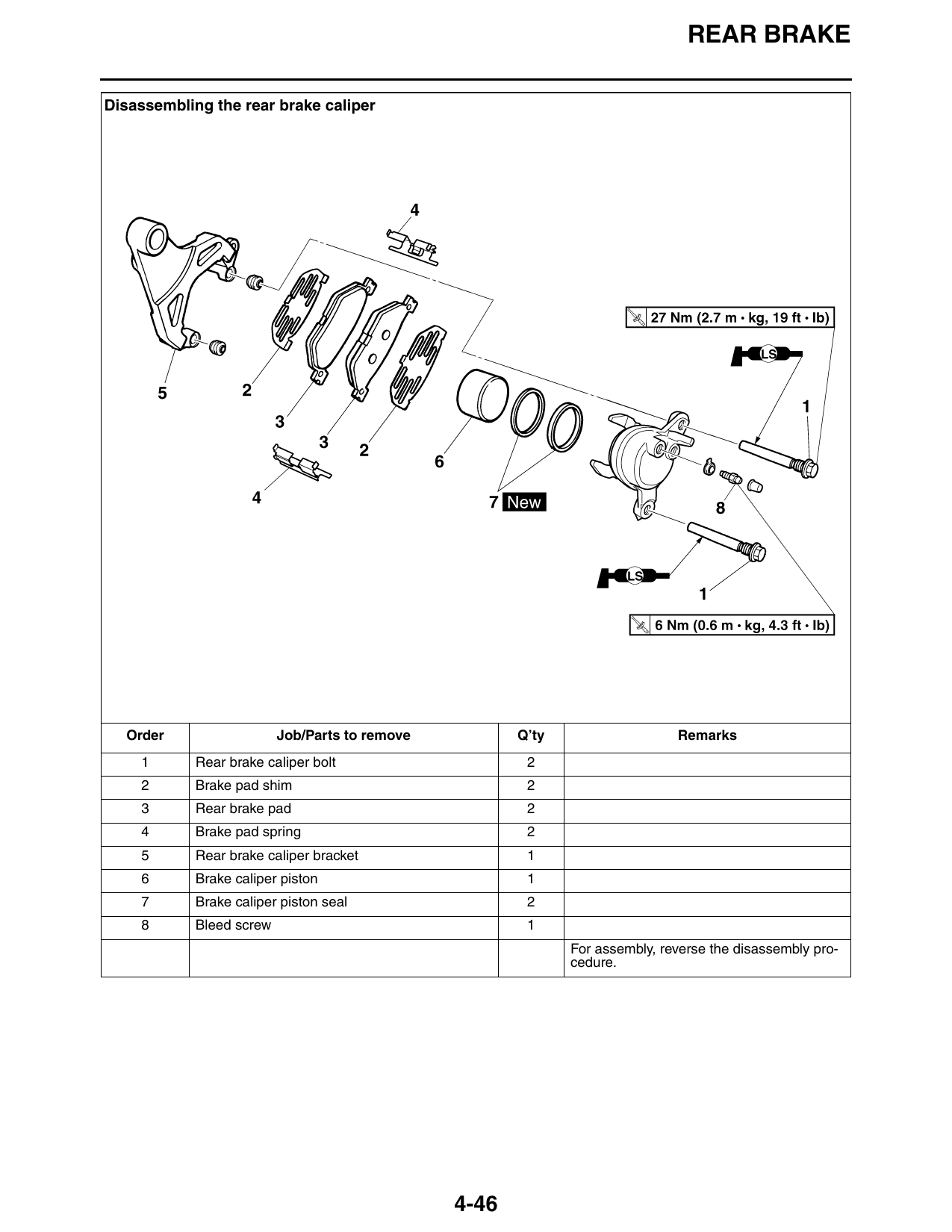

Disassembling the rear brake caliper
Order Job/Parts to remove Q’ty Remarks
1 Rear brake caliper bolt 2
2 Brake pad shim 2
3 Rear brake pad 2
4 Brake pad spring 2
5 Rear brake caliper bracket 1
6 Brake caliper piston 1
7 Brake caliper piston seal 2
8 Bleed screw 1
For assembly, reverse the disassembly pro-
cedure.
