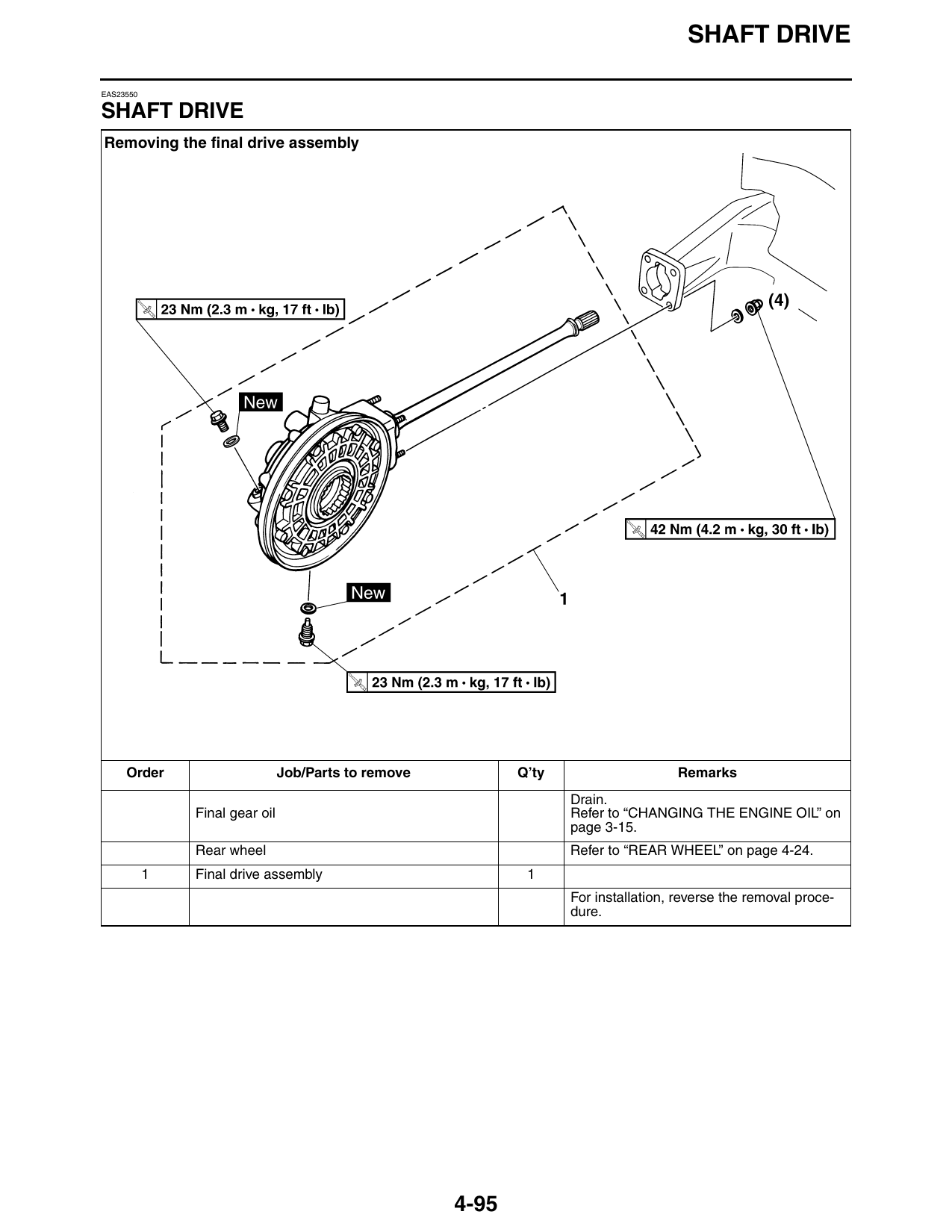

SHAFT DRIVE
EAS23550
SHAFT DRIVE
Removing the final drive assembly
Order Job/Parts to remove Q’ty Remarks
Drain.
Final gear oil Refer to “CHANGING THE ENGINE OIL” on
page 3-15.
Rear wheel Refer to “REAR WHEEL” on page 4-24.
1 Final drive assembly 1
For installation, reverse the removal proce-
dure.
4-95

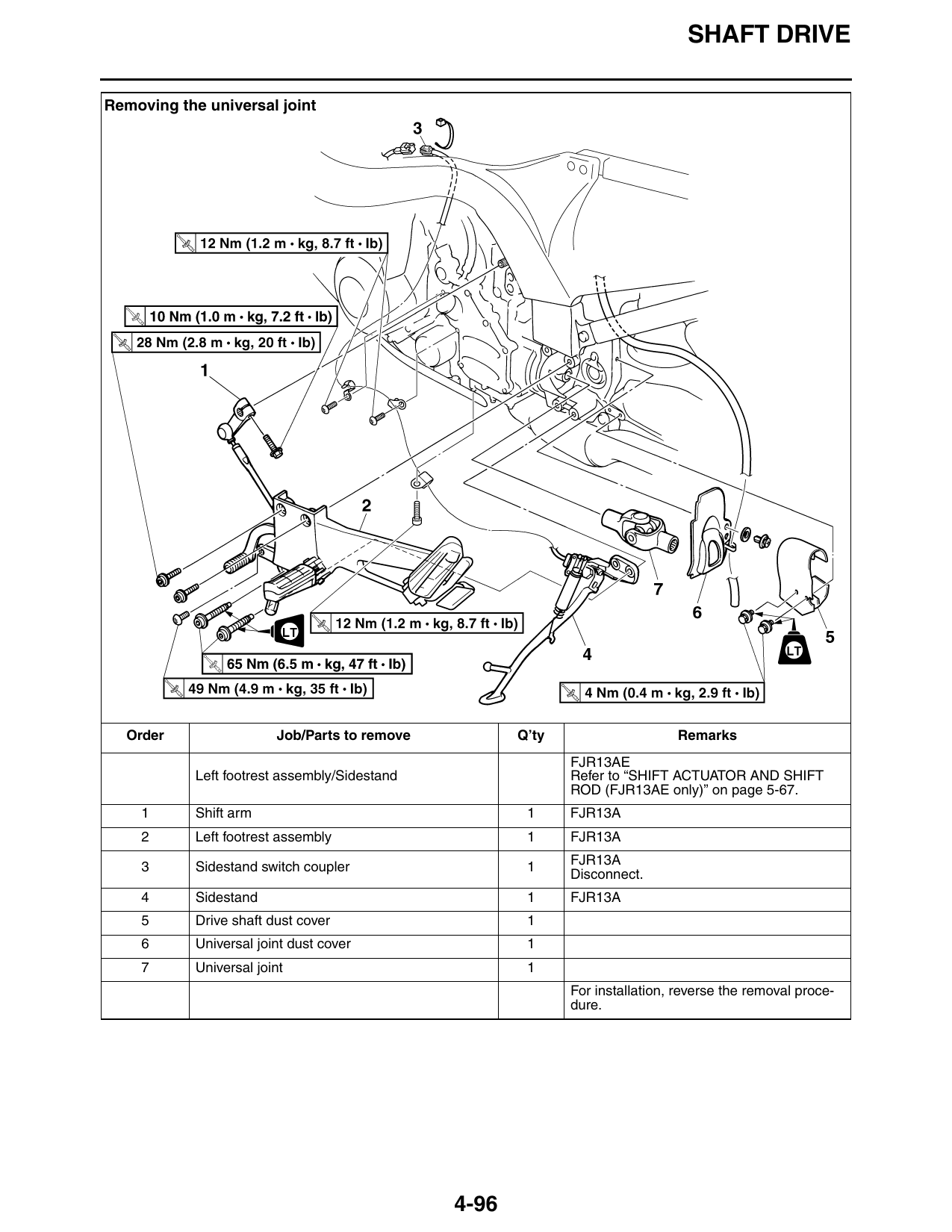

SHAFT DRIVE
Removing the universal joint
Order Job/Parts to remove Q’ty Remarks
FJR13AE
Left footrest assembly/Sidestand Refer to “SHIFT ACTUATOR AND SHIFT
ROD (FJR13AE only)” on page 5-67.
1 Shift arm 1 FJR13A
2 Left footrest assembly 1 FJR13A
FJR13A
3 Sidestand switch coupler 1 Disconnect.
4 Sidestand 1 FJR13A
5 Drive shaft dust cover 1
6 Universal joint dust cover 1
7 Universal joint 1
For installation, reverse the removal proce-
dure.
4-96

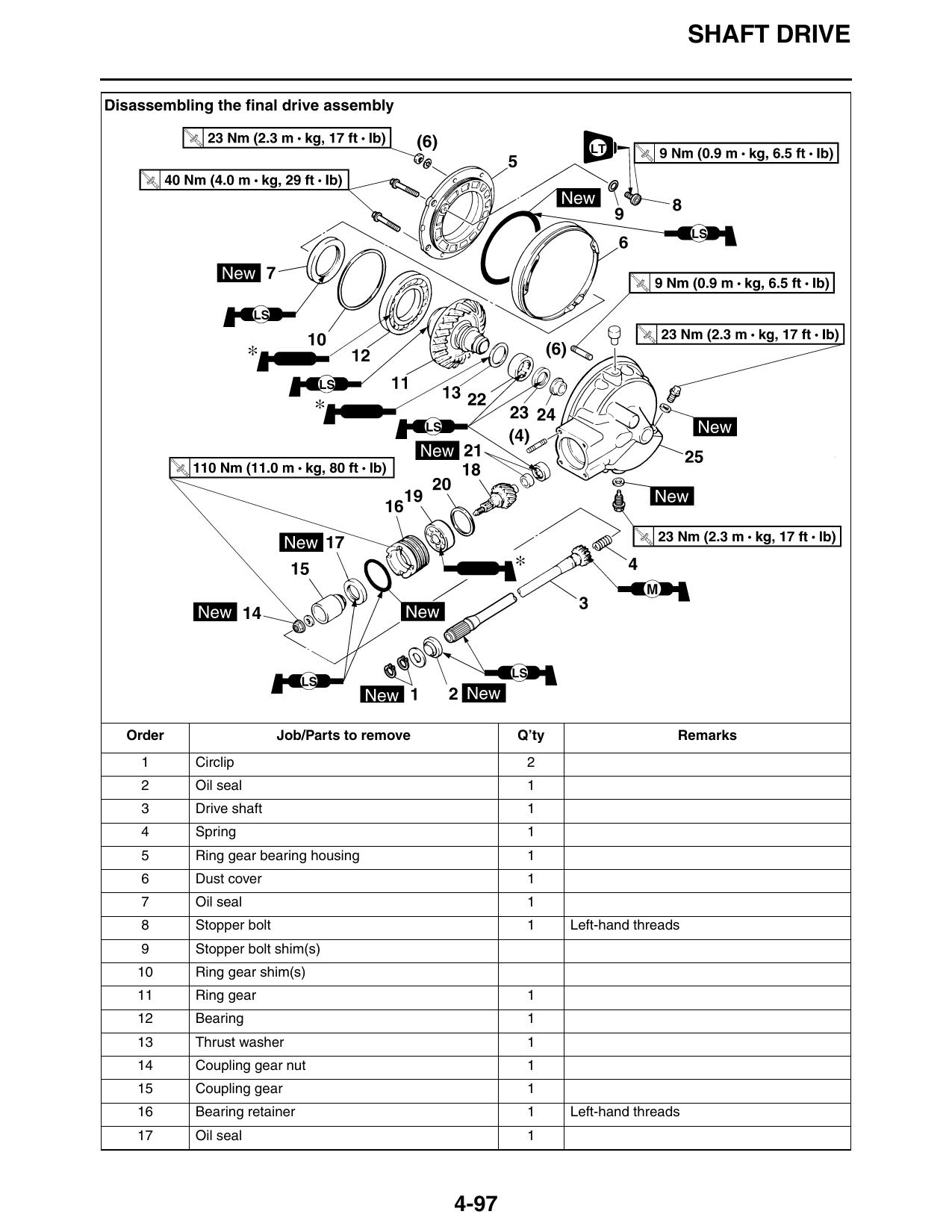

SHAFT DRIVE
Disassembling the final drive assembly
Order Job/Parts to remove Q’ty Remarks
1 Circlip 2
2 Oil seal 1
3 Drive shaft 1
4 Spring 1
5 Ring gear bearing housing 1
6 Dust cover 1
7 Oil seal 1
8 Stopper bolt 1 Left-hand threads
9 Stopper bolt shim(s)
10 Ring gear shim(s)
11 Ring gear 1
12 Bearing 1
13 Thrust washer 1
14 Coupling gear nut 1
15 Coupling gear 1
16 Bearing retainer 1 Left-hand threads
17 Oil seal 1
4-97

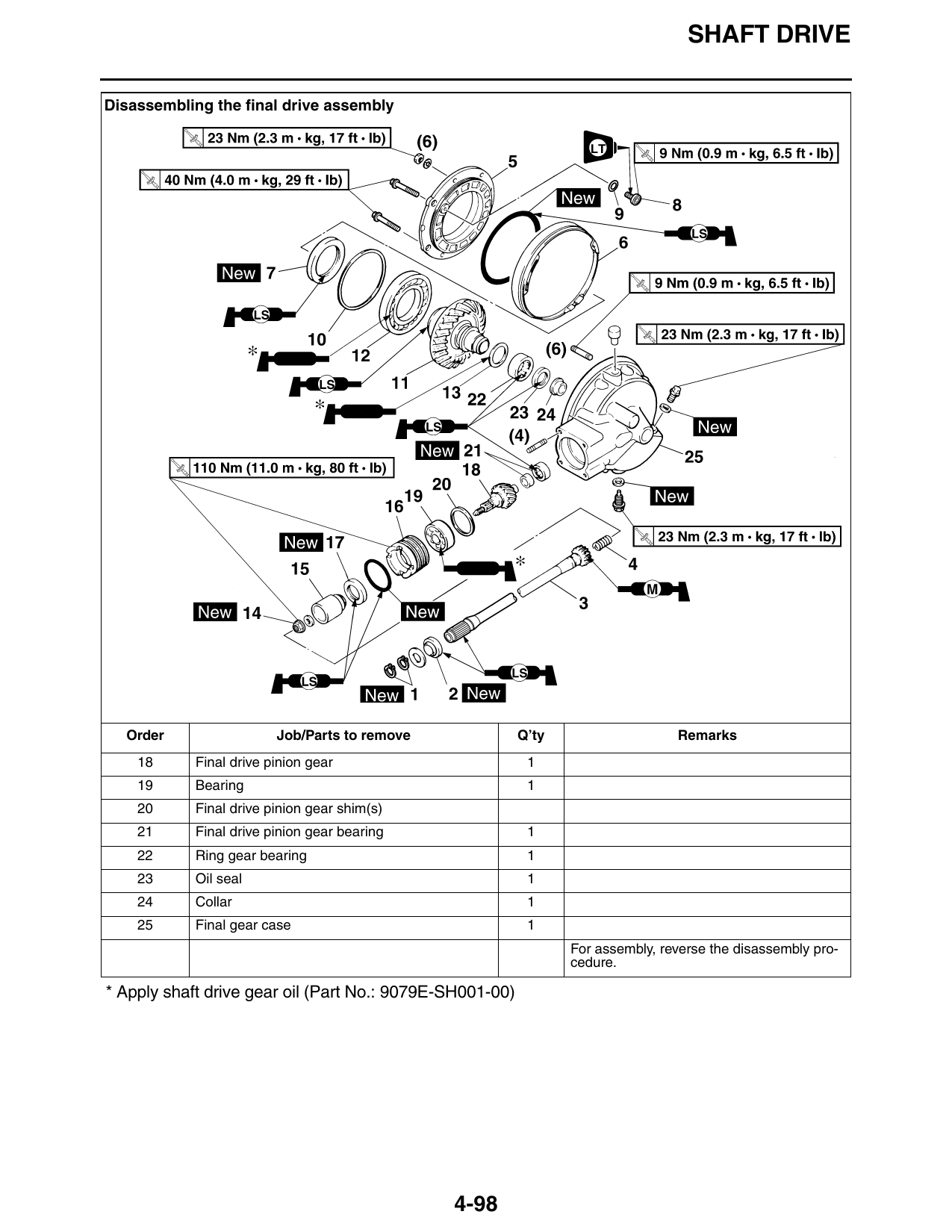

SHAFT DRIVE
Disassembling the final drive assembly
Order Job/Parts to remove Q’ty Remarks
18 Final drive pinion gear 1
19 Bearing 1
20 Final drive pinion gear shim(s)
21 Final drive pinion gear bearing 1
22 Ring gear bearing 1
23 Oil seal 1
24 Collar 1
25 Final gear case 1
For assembly, reverse the disassembly pro-
cedure.
* Apply shaft drive gear oil (Part No.: 9079E-SH001-00)
4-98
