CAMSHAFTS
EAS23760
CAMSHAFTS

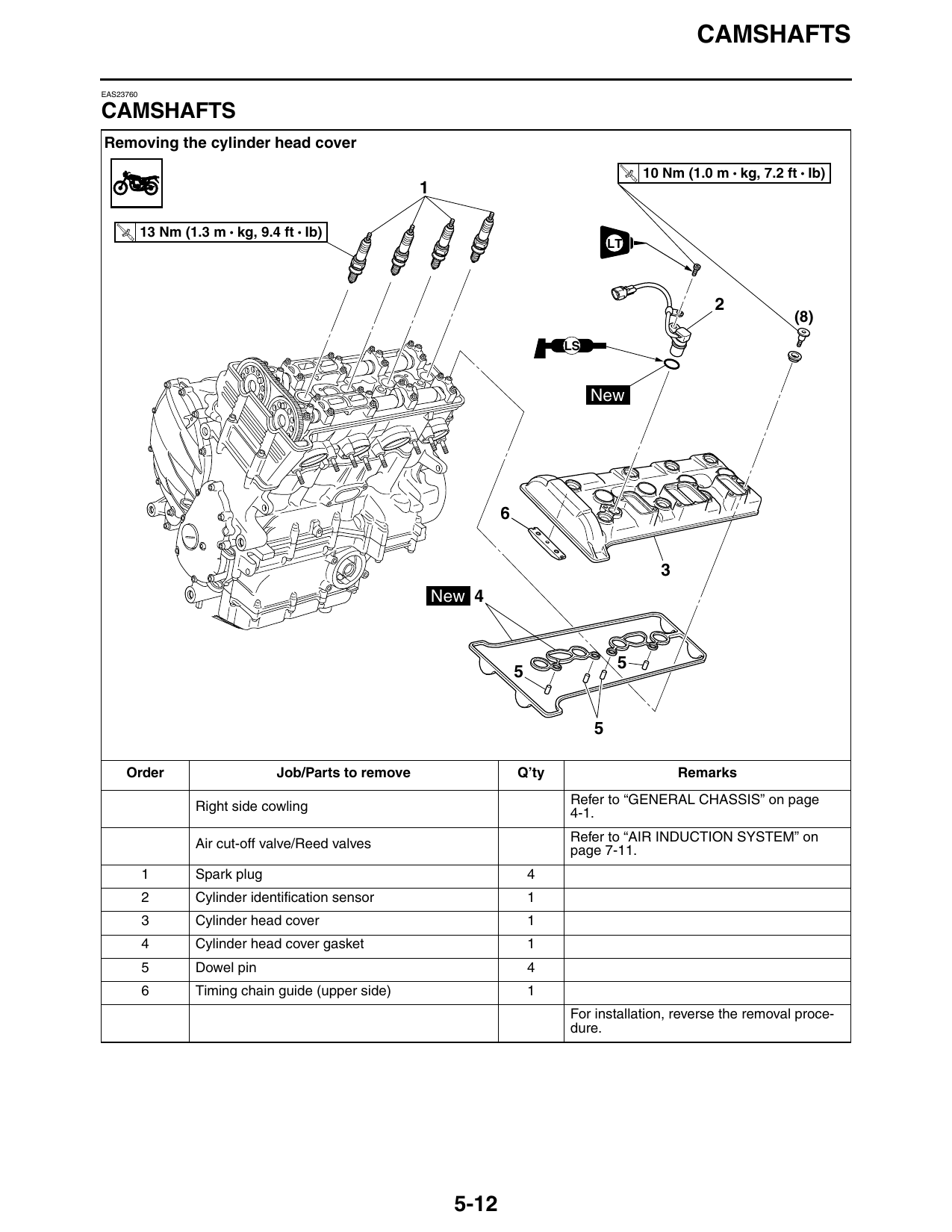

Removing the cylinder head cover
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
13 Nm (1.3 m • kg, 9.4 ft • Ib)
LT
(8)
LS
New
New 4
Order Job/Parts to remove Q’ty Remarks
Refer to “GENERAL CHASSIS” on page
Right side cowling 4-1.
Refer to “AIR INDUCTION SYSTEM” on
Air cut-off valve/Reed valves page 7-11.
1 Spark plug 4
2 Cylinder identification sensor 1
3 Cylinder head cover 1
4 Cylinder head cover gasket 1
5 Dowel pin 4
6 Timing chain guide (upper side) 1
For installation, reverse the removal proce-
dure.
5-12
CAMSHAFTS

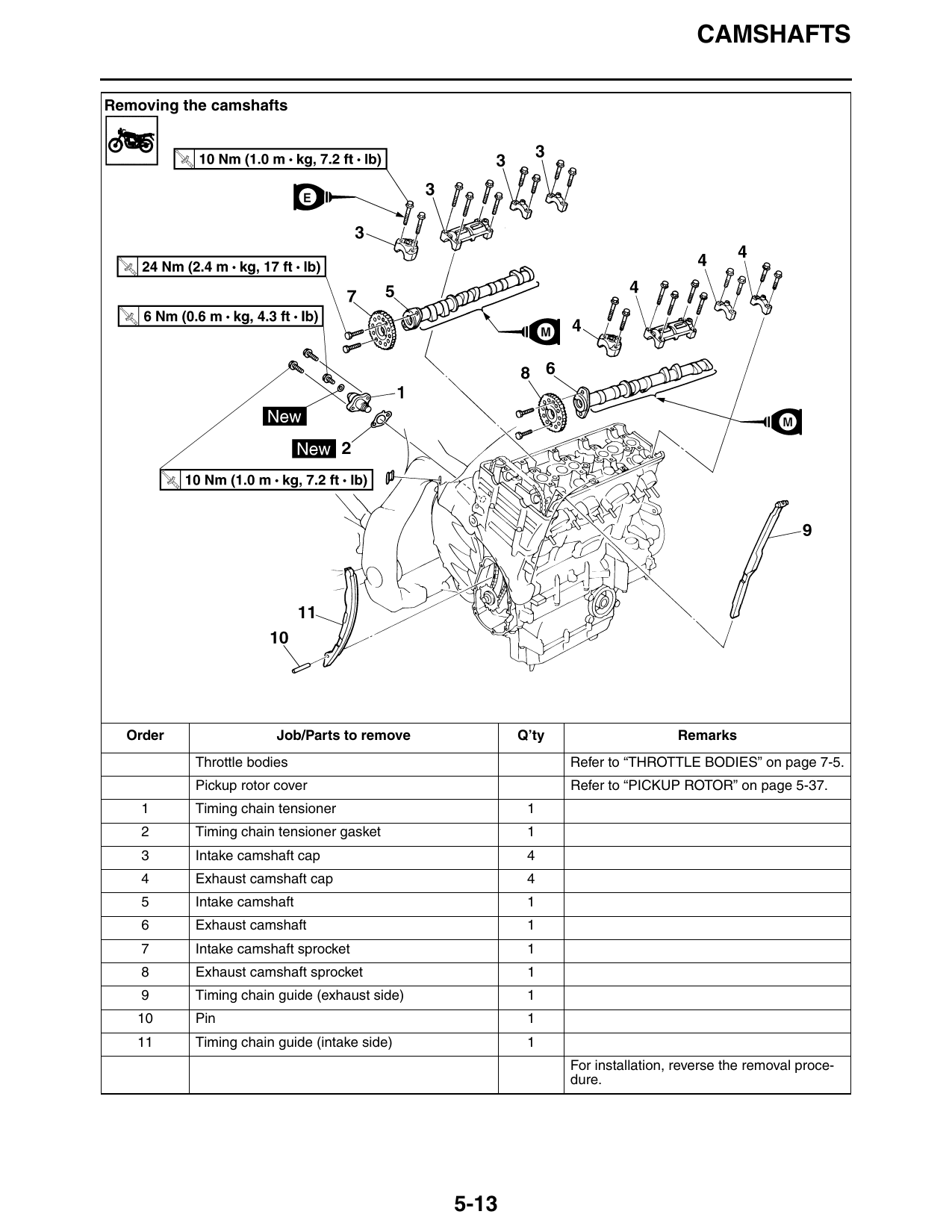

Removing the camshafts
Order Job/Parts to remove Q’ty Remarks
Throttle bodies Refer to “THROTTLE BODIES” on page 7-5.
Pickup rotor cover Refer to “PICKUP ROTOR” on page 5-37.
1 Timing chain tensioner 1
2 Timing chain tensioner gasket 1
3 Intake camshaft cap 4
4 Exhaust camshaft cap 4
5 Intake camshaft 1
6 Exhaust camshaft 1
7 Intake camshaft sprocket 1
8 Exhaust camshaft sprocket 1
9 Timing chain guide (exhaust side) 1
10 Pin 1
11 Timing chain guide (intake side) 1
For installation, reverse the removal proce-
dure.
5-13
