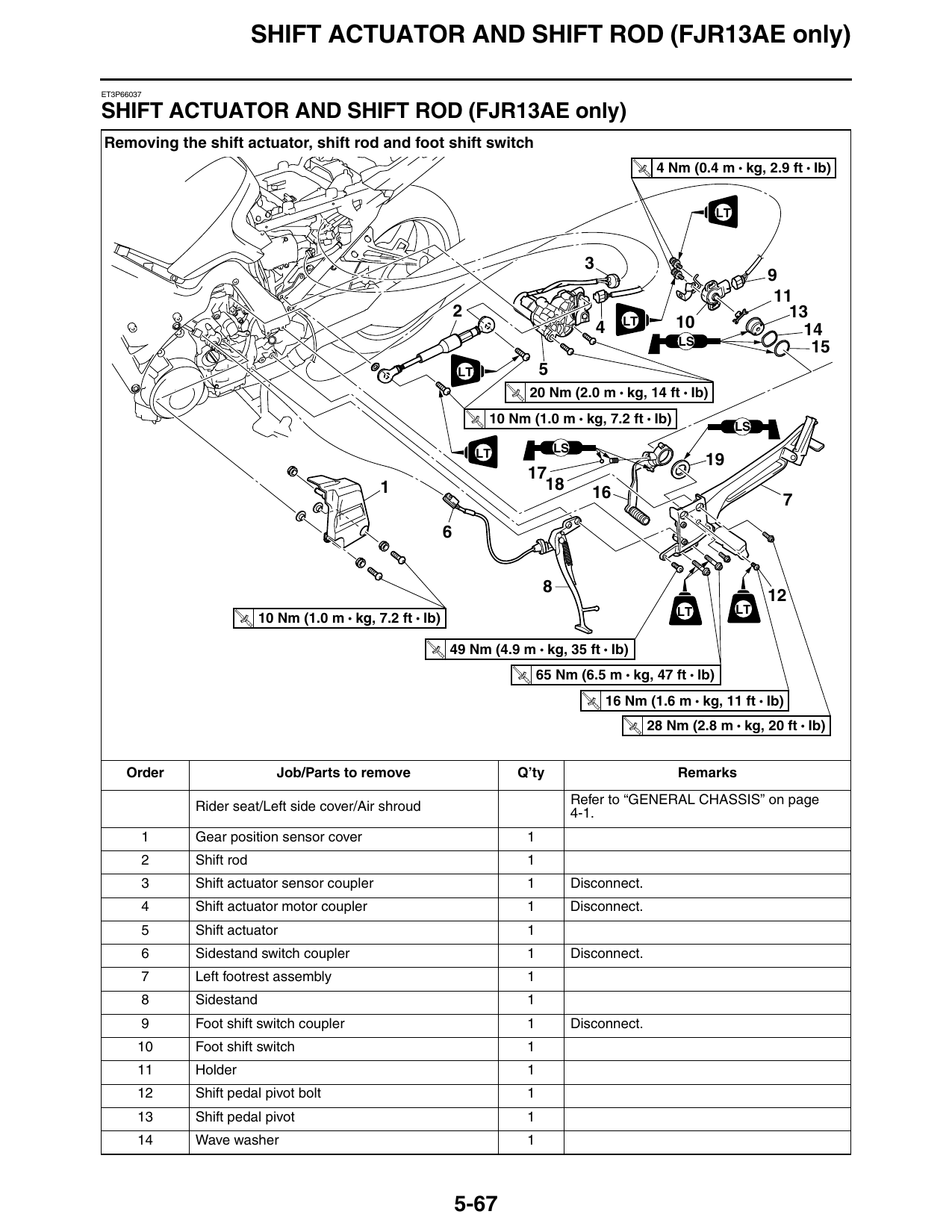

SHIFT ACTUATOR AND SHIFT ROD (FJR13AE only)
ET3P66037
SHIFT ACTUATOR AND SHIFT ROD (FJR13AE only)
Removing the shift actuator, shift rod and foot shift switch
T.
R.
4 Nm (0.4 m • kg, 2.9 ft • Ib)
LT
LT
2 13
4 LT 10 14
LS
LT 5
T.
R.
20 Nm (2.0 m • kg, 14 ft • Ib)
10 Nm (1.0 m • kg, 7.2 ft • Ib)
LS
T.
R.
LS
LT
LT
1 18 16 7
LT LT
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
49 Nm (4.9 m • kg, 35 ft • Ib)
T.
R.
65 Nm (6.5 m • kg, 47 ft • Ib)
T.
R.
16 Nm (1.6 m • kg, 11 ft • Ib)
T.
R.
28 Nm (2.8 m • kg, 20 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
Refer to “GENERAL CHASSIS” on page
Rider seat/Left side cover/Air shroud 4-1.
1 Gear position sensor cover 1
2 Shift rod 1
3 Shift actuator sensor coupler 1 Disconnect.
4 Shift actuator motor coupler 1 Disconnect.
5 Shift actuator 1
6 Sidestand switch coupler 1 Disconnect.
7 Left footrest assembly 1
8 Sidestand 1
9 Foot shift switch coupler 1 Disconnect.
10 Foot shift switch 1
11 Holder 1
12 Shift pedal pivot bolt 1
13 Shift pedal pivot 1
14 Wave washer 1
5-67

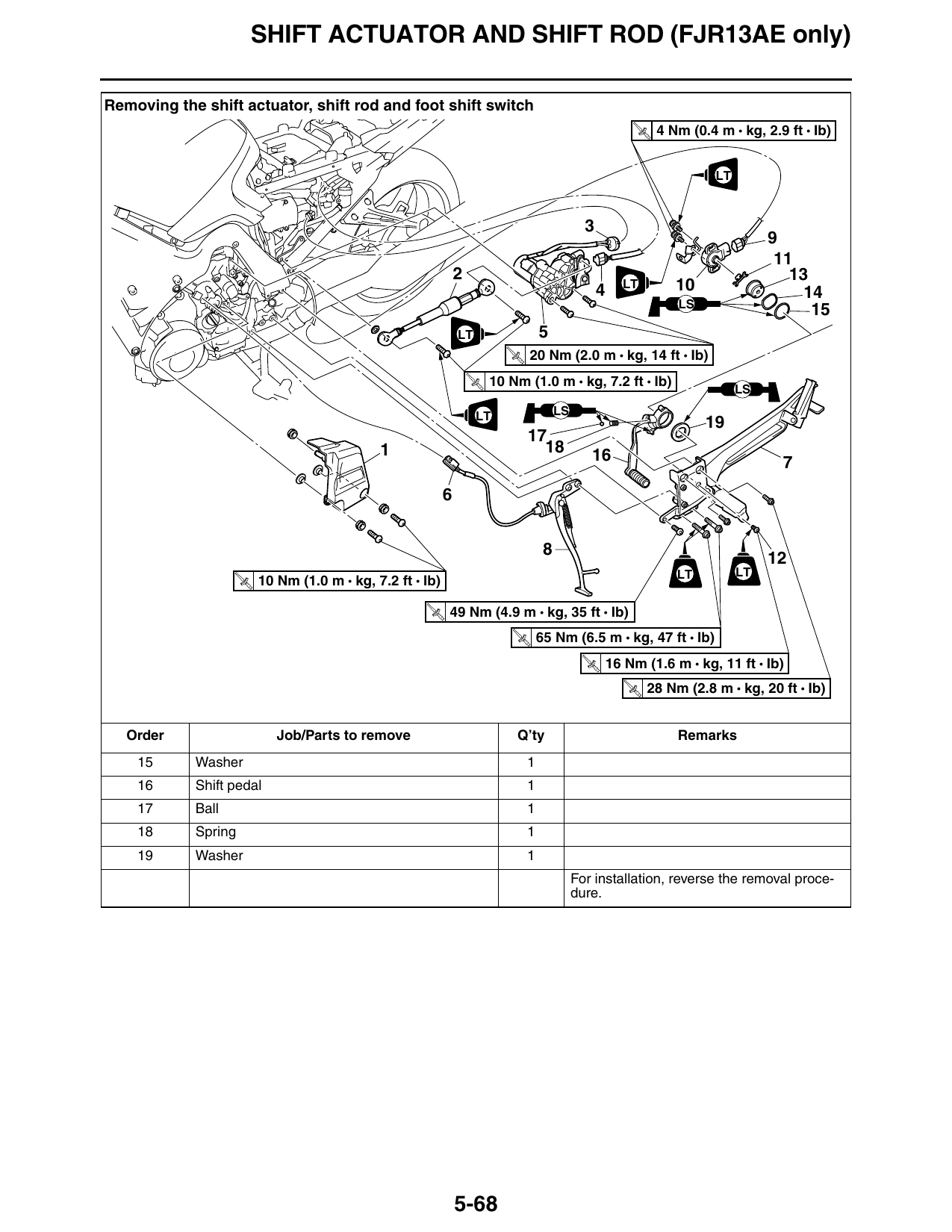

SHIFT ACTUATOR AND SHIFT ROD (FJR13AE only)
Removing the shift actuator, shift rod and foot shift switch
T.
R.
4 Nm (0.4 m • kg, 2.9 ft • Ib)
LT
LT
2 13
4 LT 10 14
LS
LT 5
T.
R.
20 Nm (2.0 m • kg, 14 ft • Ib)
10 Nm (1.0 m • kg, 7.2 ft • Ib)
LS
T.
R.
LS
LT
LT
1 18 16 7
LT LT
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
T.
R.
49 Nm (4.9 m • kg, 35 ft • Ib)
T.
R.
65 Nm (6.5 m • kg, 47 ft • Ib)
T.
R.
16 Nm (1.6 m • kg, 11 ft • Ib)
T.
R.
28 Nm (2.8 m • kg, 20 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
15 Washer 1
16 Shift pedal 1
17 Ball 1
18 Spring 1
19 Washer 1
For installation, reverse the removal proce-
dure.
5-68
