TRANSMISSION
EAS26240
TRANSMISSION

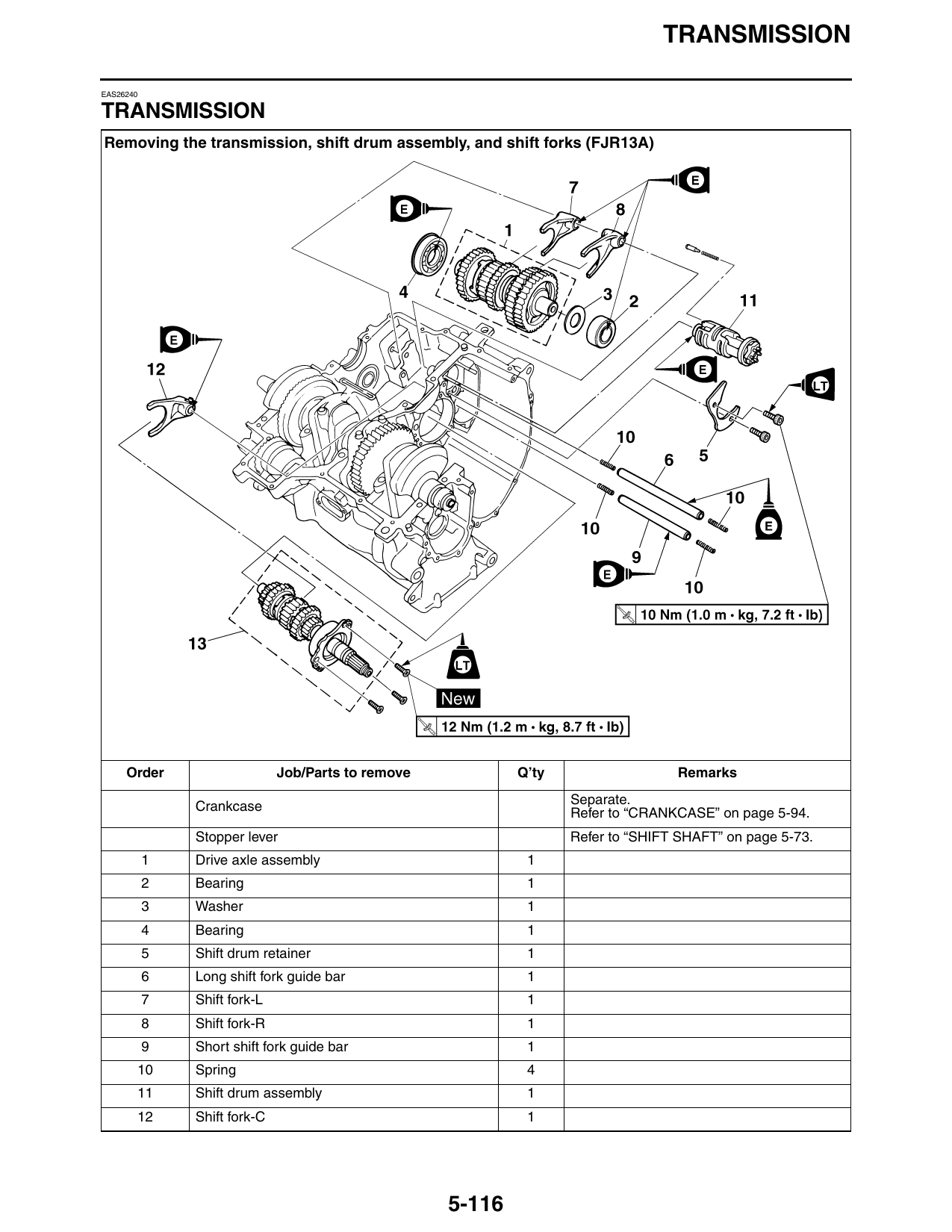

Removing the transmission, shift drum assembly, and shift forks (FJR13A)
Order Job/Parts to remove Q’ty Remarks
Separate.
Crankcase Refer to “CRANKCASE” on page 5-94.
Stopper lever Refer to “SHIFT SHAFT” on page 5-73.
1 Drive axle assembly 1
2 Bearing 1
3 Washer 1
4 Bearing 1
5 Shift drum retainer 1
6 Long shift fork guide bar 1
7 Shift fork-L 1
8 Shift fork-R 1
9 Short shift fork guide bar 1
10 Spring 4
11 Shift drum assembly 1
12 Shift fork-C 1
5-116
TRANSMISSION

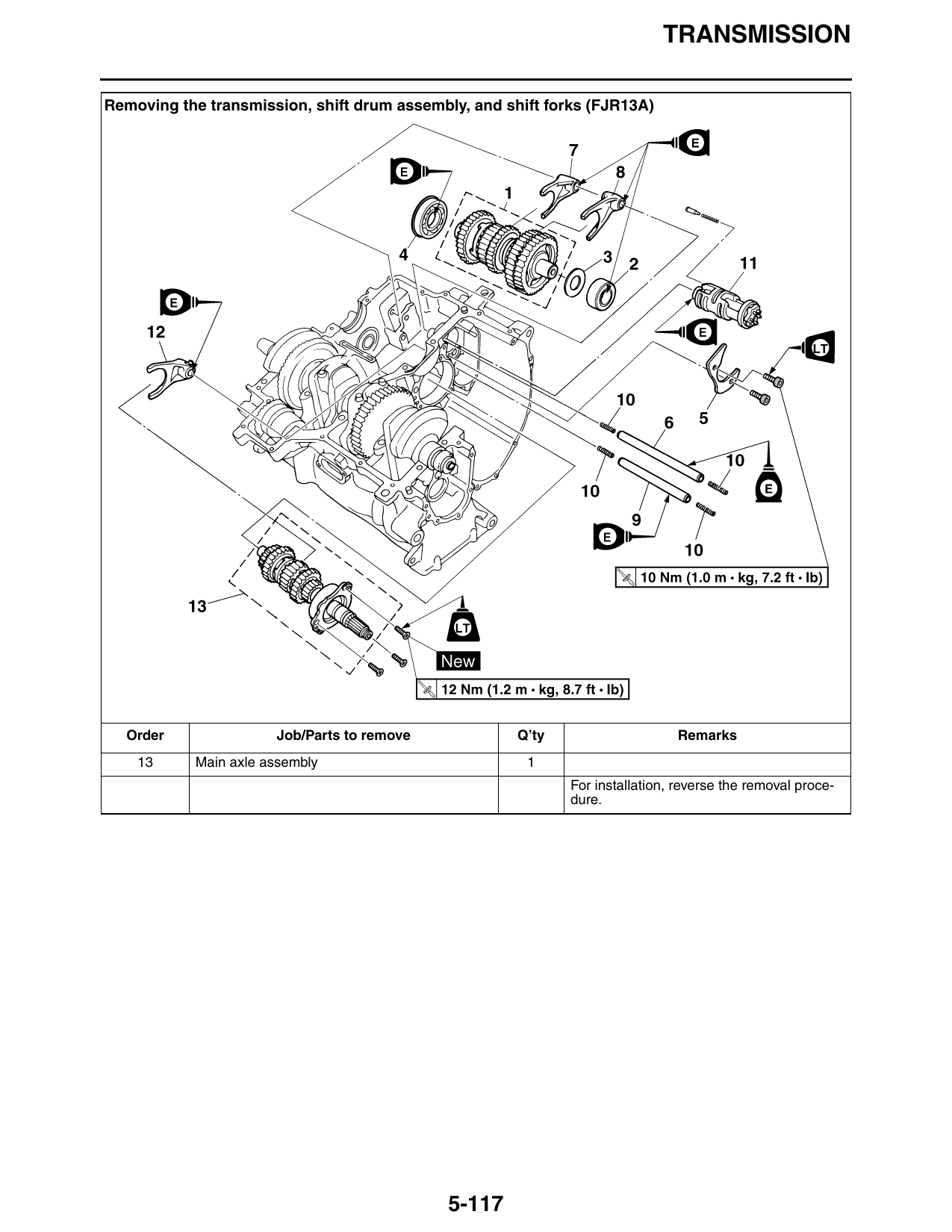

Removing the transmission, shift drum assembly, and shift forks (FJR13A)
Order Job/Parts to remove Q’ty Remarks
13 Main axle assembly 1
For installation, reverse the removal proce-
dure.
5-117
TRANSMISSION

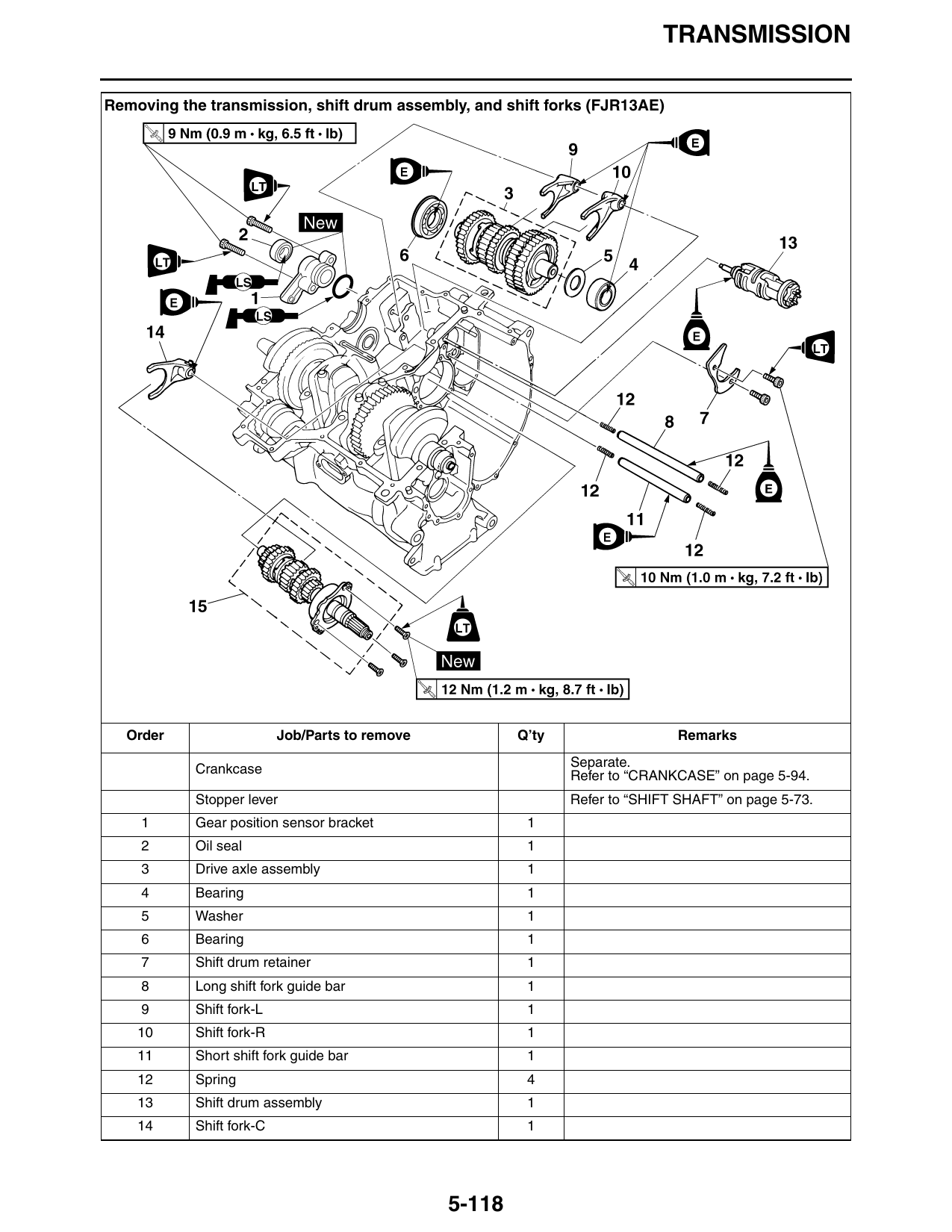

Removing the transmission, shift drum assembly, and shift forks (FJR13AE)
Order Job/Parts to remove Q’ty Remarks
Separate.
Crankcase Refer to “CRANKCASE” on page 5-94.
Stopper lever Refer to “SHIFT SHAFT” on page 5-73.
1 Gear position sensor bracket 1
2 Oil seal 1
3 Drive axle assembly 1
4 Bearing 1
5 Washer 1
6 Bearing 1
7 Shift drum retainer 1
8 Long shift fork guide bar 1
9 Shift fork-L 1
10 Shift fork-R 1
11 Short shift fork guide bar 1
12 Spring 4
13 Shift drum assembly 1
14 Shift fork-C 1
5-118
TRANSMISSION

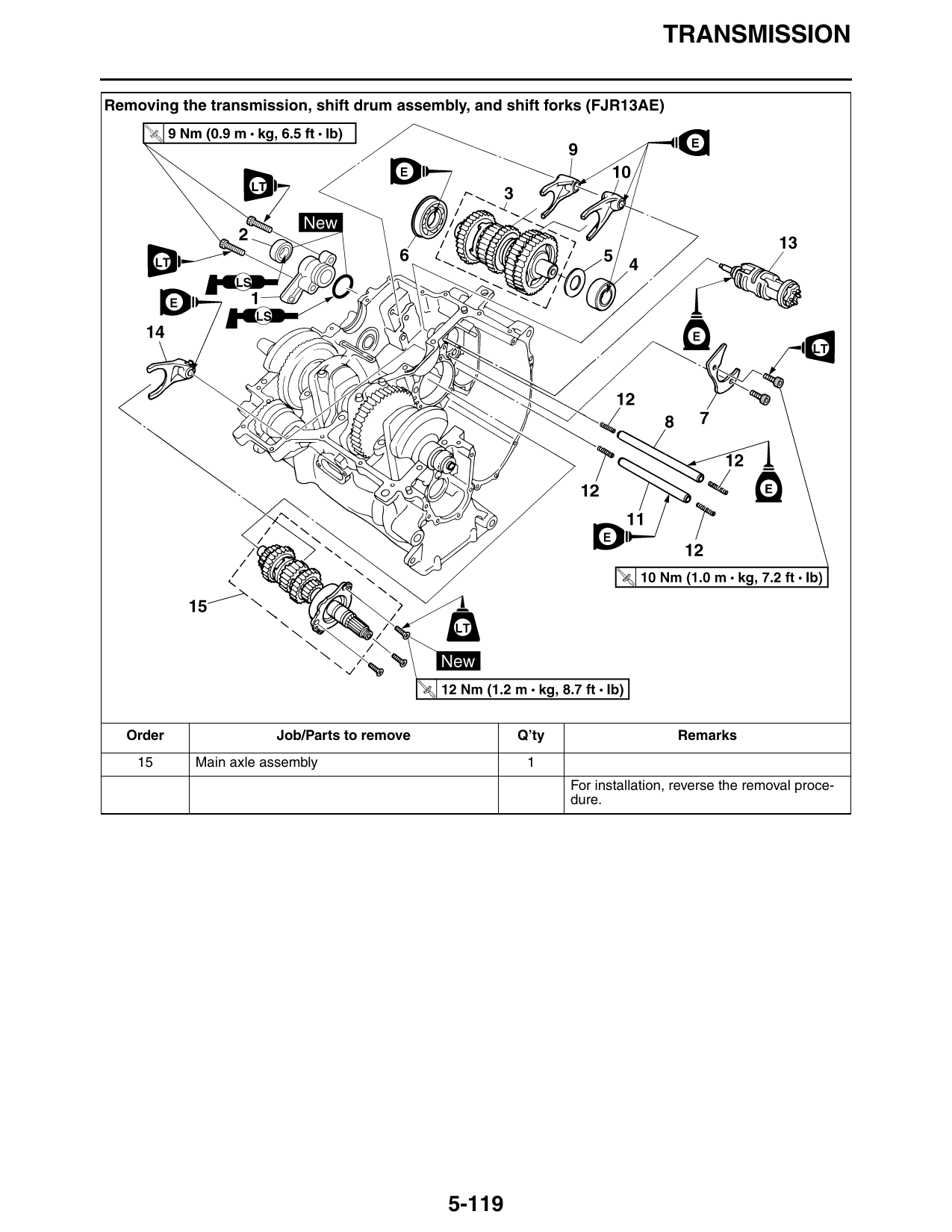

Removing the transmission, shift drum assembly, and shift forks (FJR13AE)
Order Job/Parts to remove Q’ty Remarks
15 Main axle assembly 1
For installation, reverse the removal proce-
dure.
5-119
TRANSMISSION

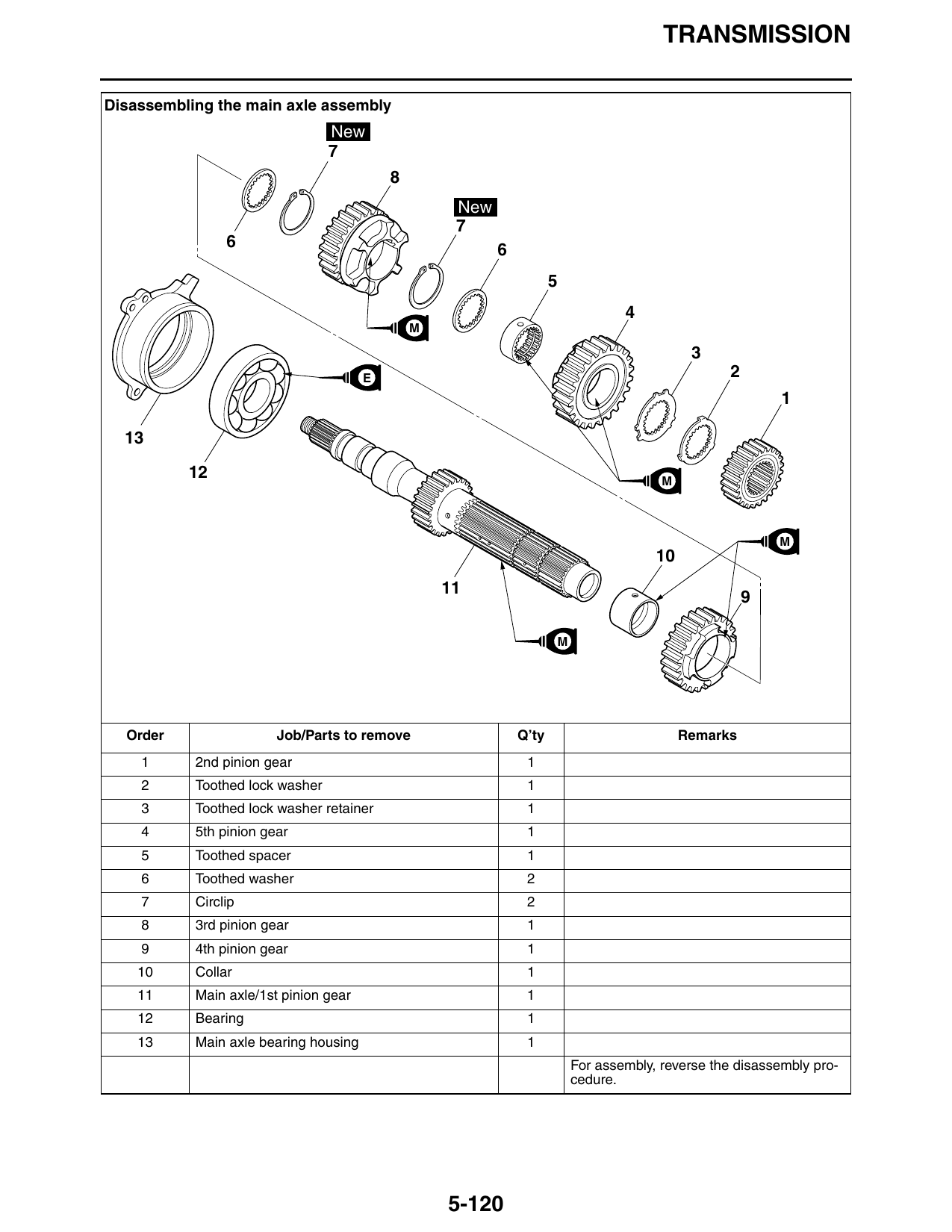

Disassembling the main axle assembly
New
New
M
E 2
12 M
M
M
Order Job/Parts to remove Q’ty Remarks
1 2nd pinion gear 1
2 Toothed lock washer 1
3 Toothed lock washer retainer 1
4 5th pinion gear 1
5 Toothed spacer 1
6 Toothed washer 2
7 Circlip 2
8 3rd pinion gear 1
9 4th pinion gear 1
10 Collar 1
11 Main axle/1st pinion gear 1
12 Bearing 1
13 Main axle bearing housing 1
For assembly, reverse the disassembly pro-
cedure.
5-120
TRANSMISSION

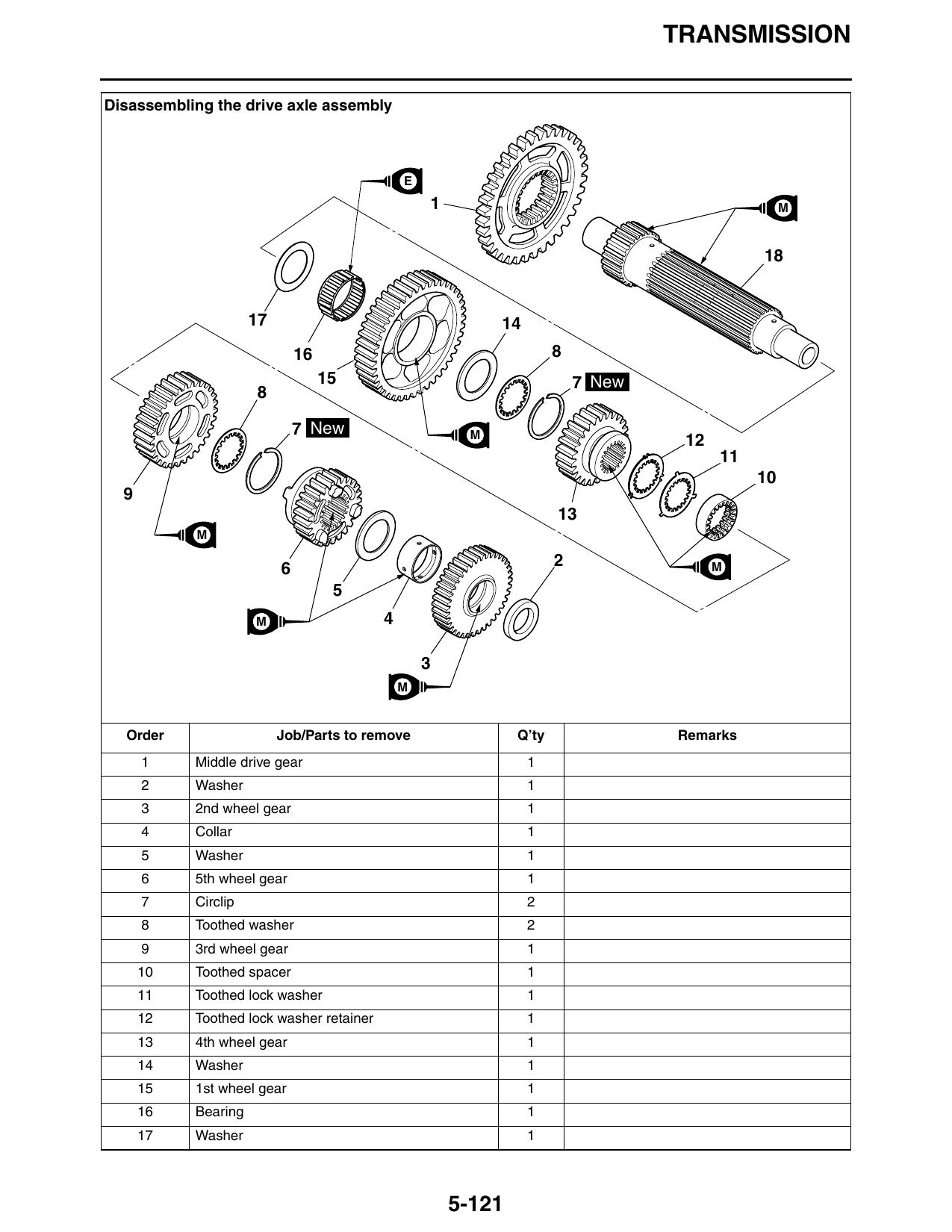

Disassembling the drive axle assembly
E
1 M
17 14
16 8
15 7 New
7 New M
M
6 2 M
M 4
M
Order Job/Parts to remove Q’ty Remarks
1 Middle drive gear 1
2 Washer 1
3 2nd wheel gear 1
4 Collar 1
5 Washer 1
6 5th wheel gear 1
7 Circlip 2
8 Toothed washer 2
9 3rd wheel gear 1
10 Toothed spacer 1
11 Toothed lock washer 1
12 Toothed lock washer retainer 1
13 4th wheel gear 1
14 Washer 1
15 1st wheel gear 1
16 Bearing 1
17 Washer 1
5-121
TRANSMISSION

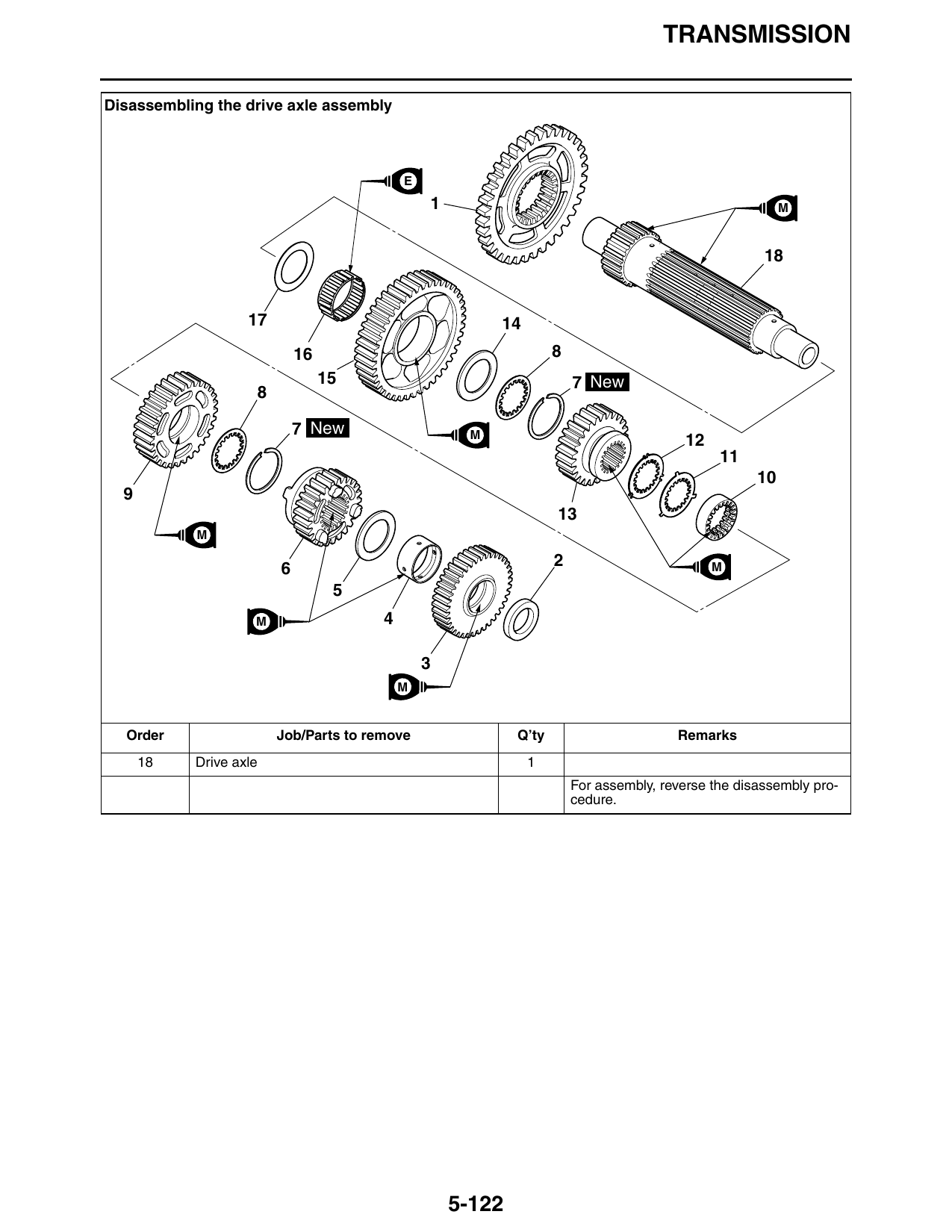

Disassembling the drive axle assembly
E
1 M
17 14
16 8
15 7 New
7 New M
M
6 2 M
M 4
M
Order Job/Parts to remove Q’ty Remarks
18 Drive axle 1
For assembly, reverse the disassembly pro-
cedure.
5-122
