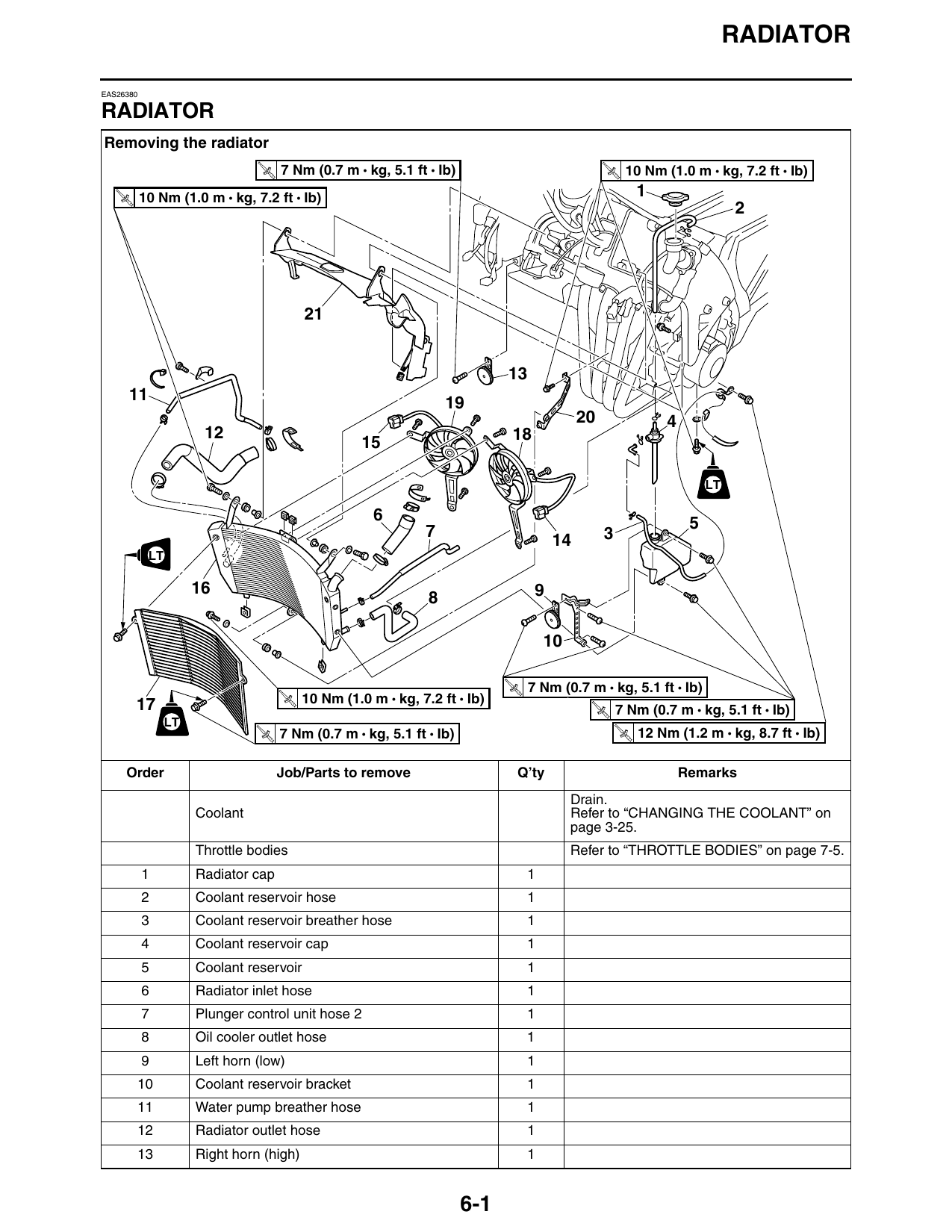

RADIATOR
EAS26380
RADIATOR
Removing the radiator
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib) T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
10 Nm (1.0 m • kg, 7.2 ft • Ib) 1
T.
R.
11 19
20 4
12 18
LT
6 5
7 3
LT
LT
16 9
T. 7 Nm (0.7 m • kg, 5.1 ft • Ib)
10 Nm (1.0 m • kg, 7.2 ft • Ib)
R.
17 T.
R.
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib)
LT
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib) T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
Drain.
Coolant Refer to “CHANGING THE COOLANT” on
page 3-25.
Throttle bodies Refer to “THROTTLE BODIES” on page 7-5.
1 Radiator cap 1
2 Coolant reservoir hose 1
3 Coolant reservoir breather hose 1
4 Coolant reservoir cap 1
5 Coolant reservoir 1
6 Radiator inlet hose 1
7 Plunger control unit hose 2 1
8 Oil cooler outlet hose 1
9 Left horn (low) 1
10 Coolant reservoir bracket 1
11 Water pump breather hose 1
12 Radiator outlet hose 1
13 Right horn (high) 1
6-1

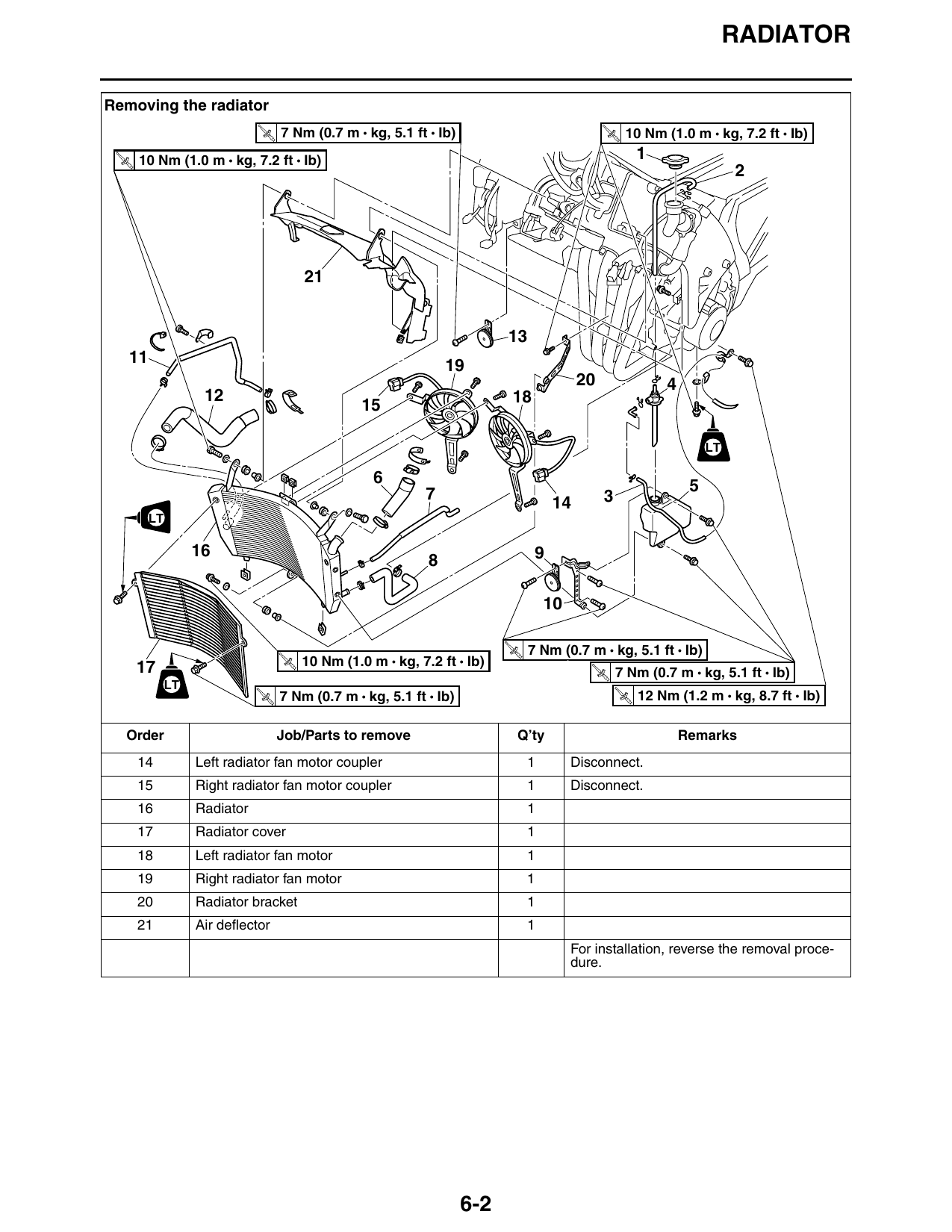

RADIATOR
Removing the radiator
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib) T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
10 Nm (1.0 m • kg, 7.2 ft • Ib) 1
T.
R.
11 19
20 4
12 18
LT
6 5
7 3
LT
LT
16 9
T. 7 Nm (0.7 m • kg, 5.1 ft • Ib)
10 Nm (1.0 m • kg, 7.2 ft • Ib)
R.
17 T.
R.
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib)
LT
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib) T.
R.
12 Nm (1.2 m • kg, 8.7 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
14 Left radiator fan motor coupler 1 Disconnect.
15 Right radiator fan motor coupler 1 Disconnect.
16 Radiator 1
17 Radiator cover 1
18 Left radiator fan motor 1
19 Right radiator fan motor 1
20 Radiator bracket 1
21 Air deflector 1
For installation, reverse the removal proce-
dure.
