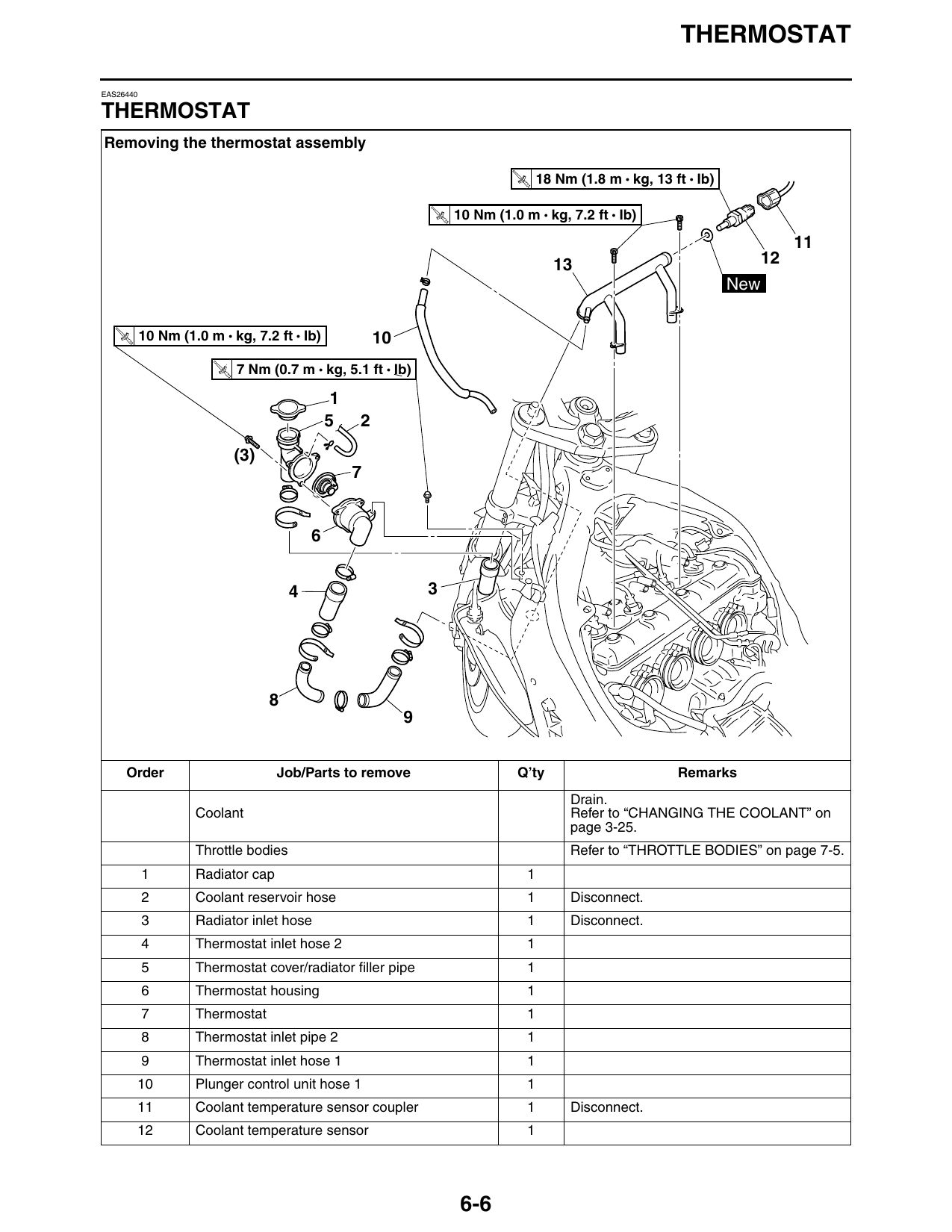

THERMOSTAT
EAS26440
THERMOSTAT
Removing the thermostat assembly
T.
R.
18 Nm (1.8 m • kg, 13 ft • Ib)
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
13 12
New
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib) 10
7 Nm (0.7 m • kg, 5.1 ft • Ib)
T
.
.
R
5 2
(3)
4 3
Order Job/Parts to remove Q’ty Remarks
Drain.
Coolant Refer to “CHANGING THE COOLANT” on
page 3-25.
Throttle bodies Refer to “THROTTLE BODIES” on page 7-5.
1 Radiator cap 1
2 Coolant reservoir hose 1 Disconnect.
3 Radiator inlet hose 1 Disconnect.
4 Thermostat inlet hose 2 1
5 Thermostat cover/radiator filler pipe 1
6 Thermostat housing 1
7 Thermostat 1
8 Thermostat inlet pipe 2 1
9 Thermostat inlet hose 1 1
10 Plunger control unit hose 1 1
11 Coolant temperature sensor coupler 1 Disconnect.
12 Coolant temperature sensor 1
6-6

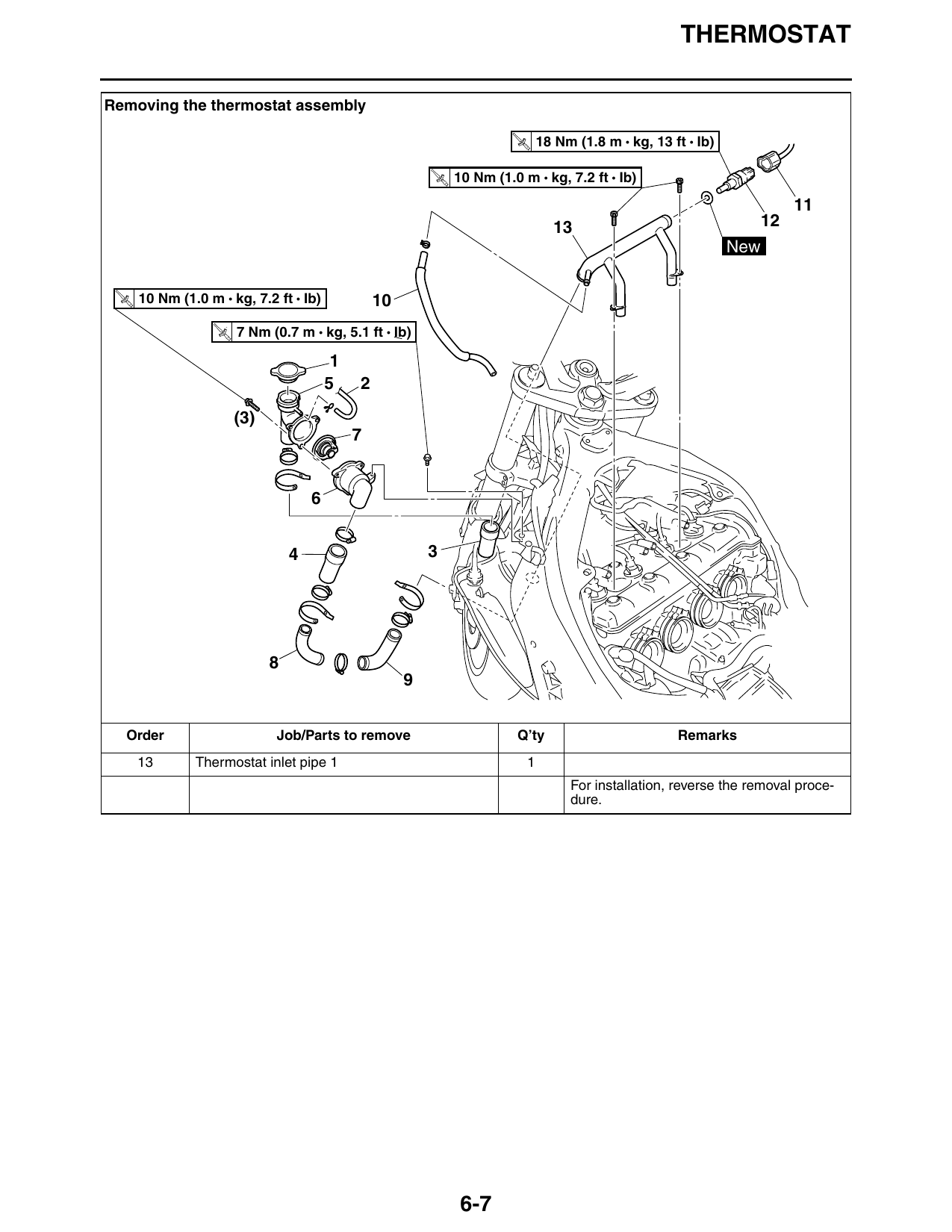

THERMOSTAT
Removing the thermostat assembly
T.
R.
18 Nm (1.8 m • kg, 13 ft • Ib)
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib)
13 12
New
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib) 10
7 Nm (0.7 m • kg, 5.1 ft • Ib)
T
.
.
R
5 2
(3)
4 3
Order Job/Parts to remove Q’ty Remarks
13 Thermostat inlet pipe 1 1
For installation, reverse the removal proce-
dure.
6-7
