FUEL TANK
EAS26620
FUEL TANK

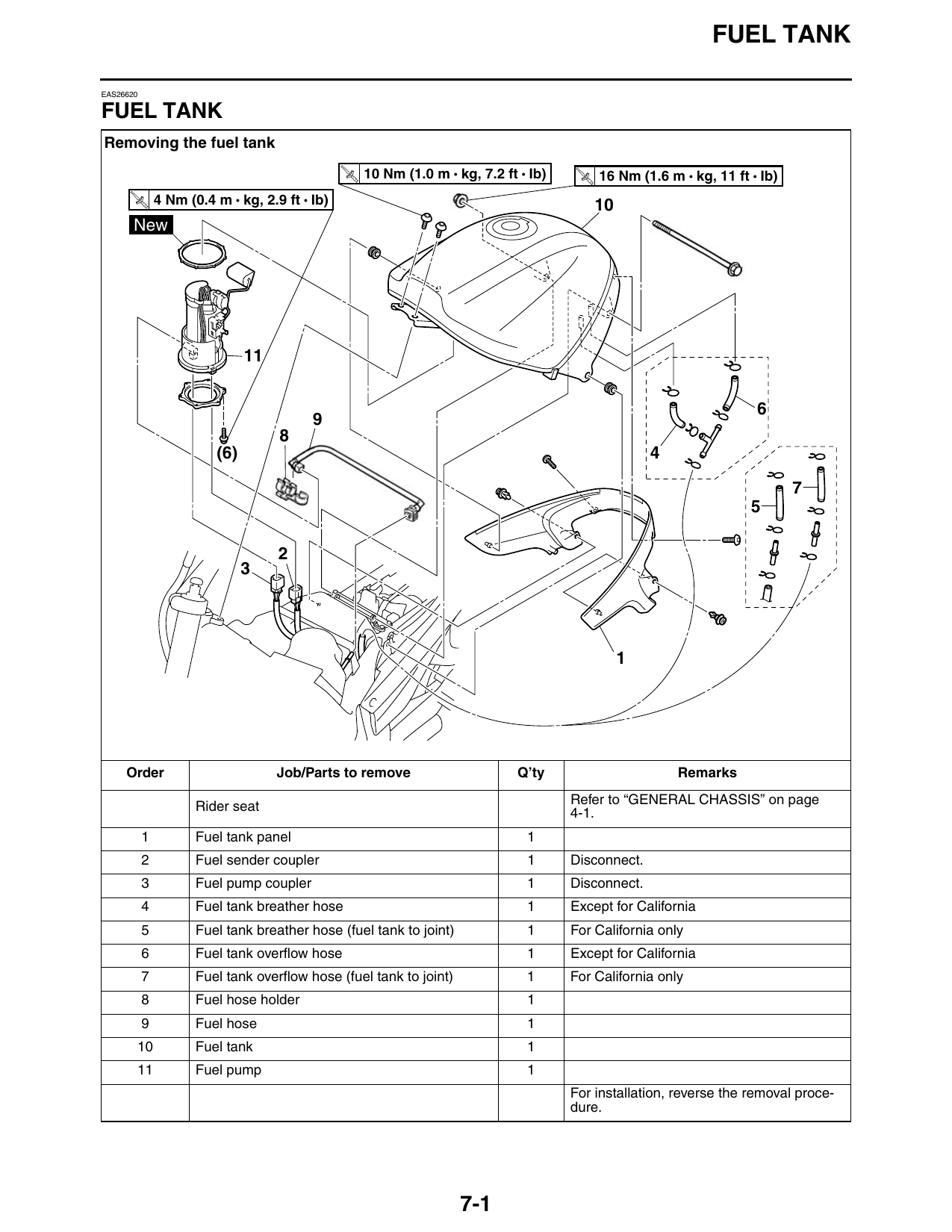

Removing the fuel tank
T.
R.
10 Nm (1.0 m • kg, 7.2 ft • Ib) T.
R.
16 Nm (1.6 m • kg, 11 ft • Ib)
T.
R.
4 Nm (0.4 m • kg, 2.9 ft • Ib) 10
New
(6) 4
Order Job/Parts to remove Q’ty Remarks
Refer to “GENERAL CHASSIS” on page
Rider seat 4-1.
1 Fuel tank panel 1
2 Fuel sender coupler 1 Disconnect.
3 Fuel pump coupler 1 Disconnect.
4 Fuel tank breather hose 1 Except for California
5 Fuel tank breather hose (fuel tank to joint) 1 For California only
6 Fuel tank overflow hose 1 Except for California
7 Fuel tank overflow hose (fuel tank to joint) 1 For California only
8 Fuel hose holder 1
9 Fuel hose 1
10 Fuel tank 1
11 Fuel pump 1
For installation, reverse the removal proce-
dure.
7-1
FUEL TANK

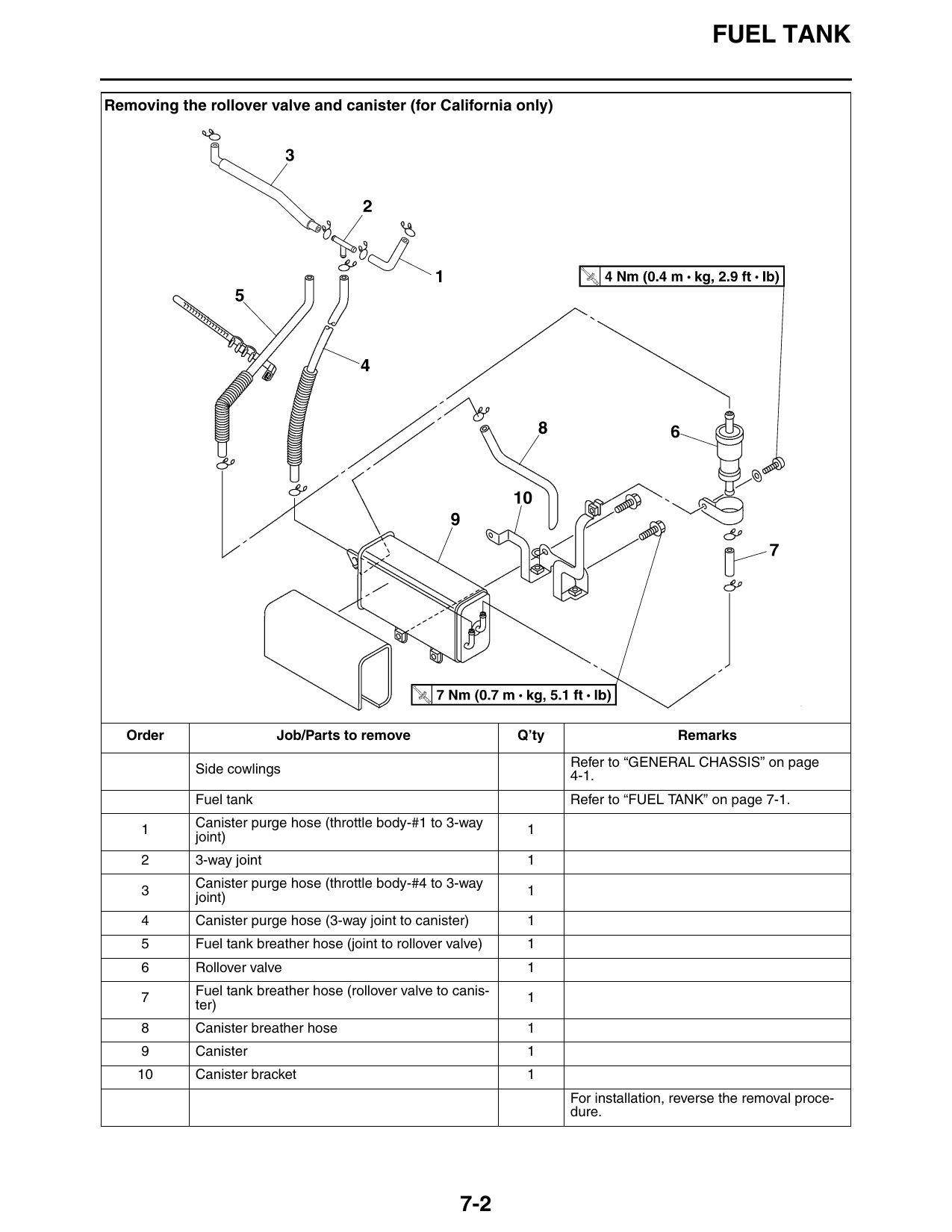

Removing the rollover valve and canister (for California only)
Order Job/Parts to remove Q’ty Remarks
Refer to “GENERAL CHASSIS” on page
Side cowlings 4-1.
Fuel tank Refer to “FUEL TANK” on page 7-1.
Canister purge hose (throttle body-#1 to 3-way
1 1
joint)
2 3-way joint 1
Canister purge hose (throttle body-#4 to 3-way
3 1
joint)
4 Canister purge hose (3-way joint to canister) 1
5 Fuel tank breather hose (joint to rollover valve) 1
6 Rollover valve 1
Fuel tank breather hose (rollover valve to canis-
7 1
ter)
8 Canister breather hose 1
9 Canister 1
10 Canister bracket 1
For installation, reverse the removal proce-
dure.
7-2
