FRONT BRAKE
EAS22210
FRONT BRAKE

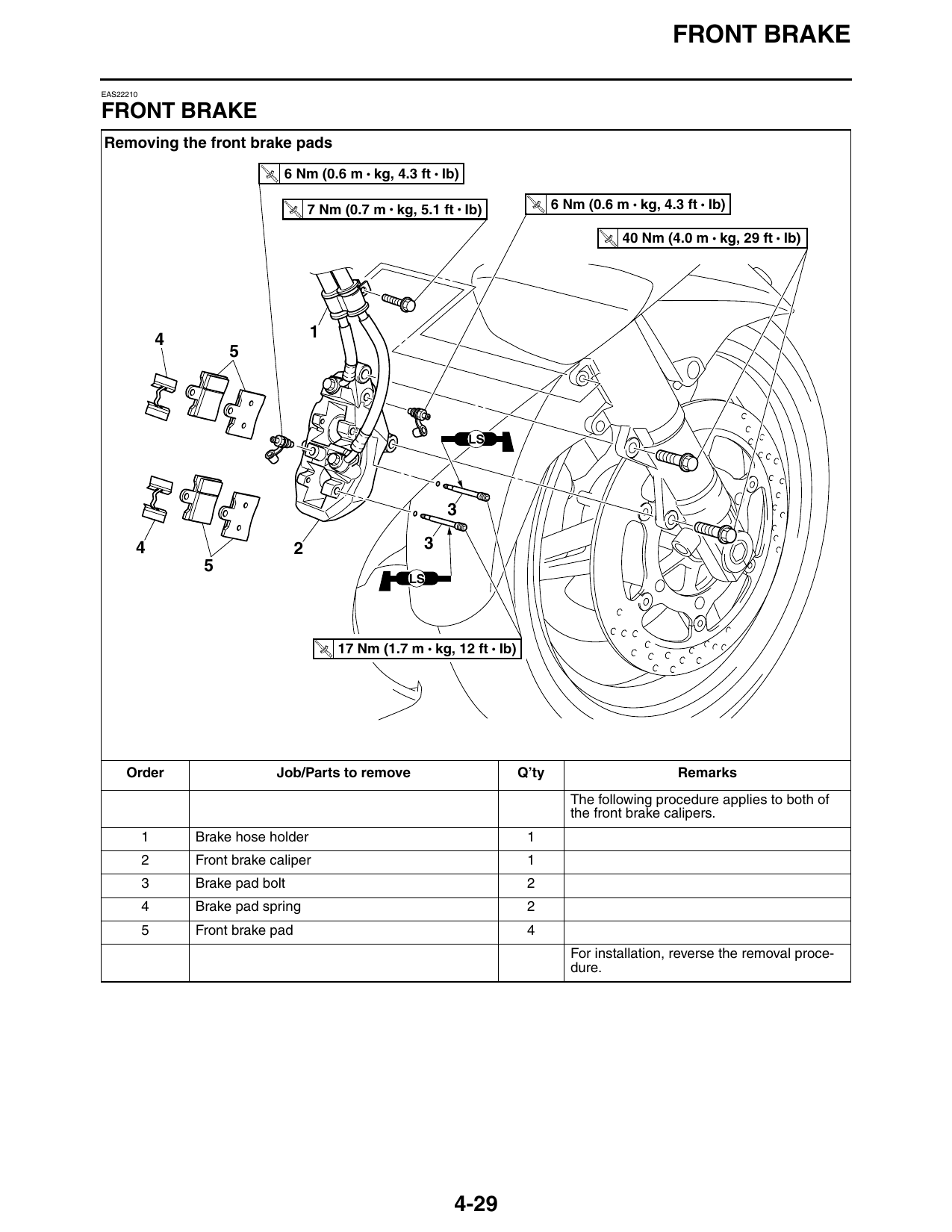

Removing the front brake pads
T.
R.
6 Nm (0.6 m • kg, 4.3 ft • Ib)
T. 7 Nm (0.7 m • kg, 5.1 ft • Ib) T.
R.
6 Nm (0.6 m • kg, 4.3 ft • Ib)
R.
T.
R.
40 Nm (4.0 m • kg, 29 ft • Ib)
4 1
LS
4 2 3
LS
T.
R.
17 Nm (1.7 m • kg, 12 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
The following procedure applies to both of
the front brake calipers.
1 Brake hose holder 1
2 Front brake caliper 1
3 Brake pad bolt 2
4 Brake pad spring 2
5 Front brake pad 4
For installation, reverse the removal proce-
dure.
4-29
FRONT BRAKE

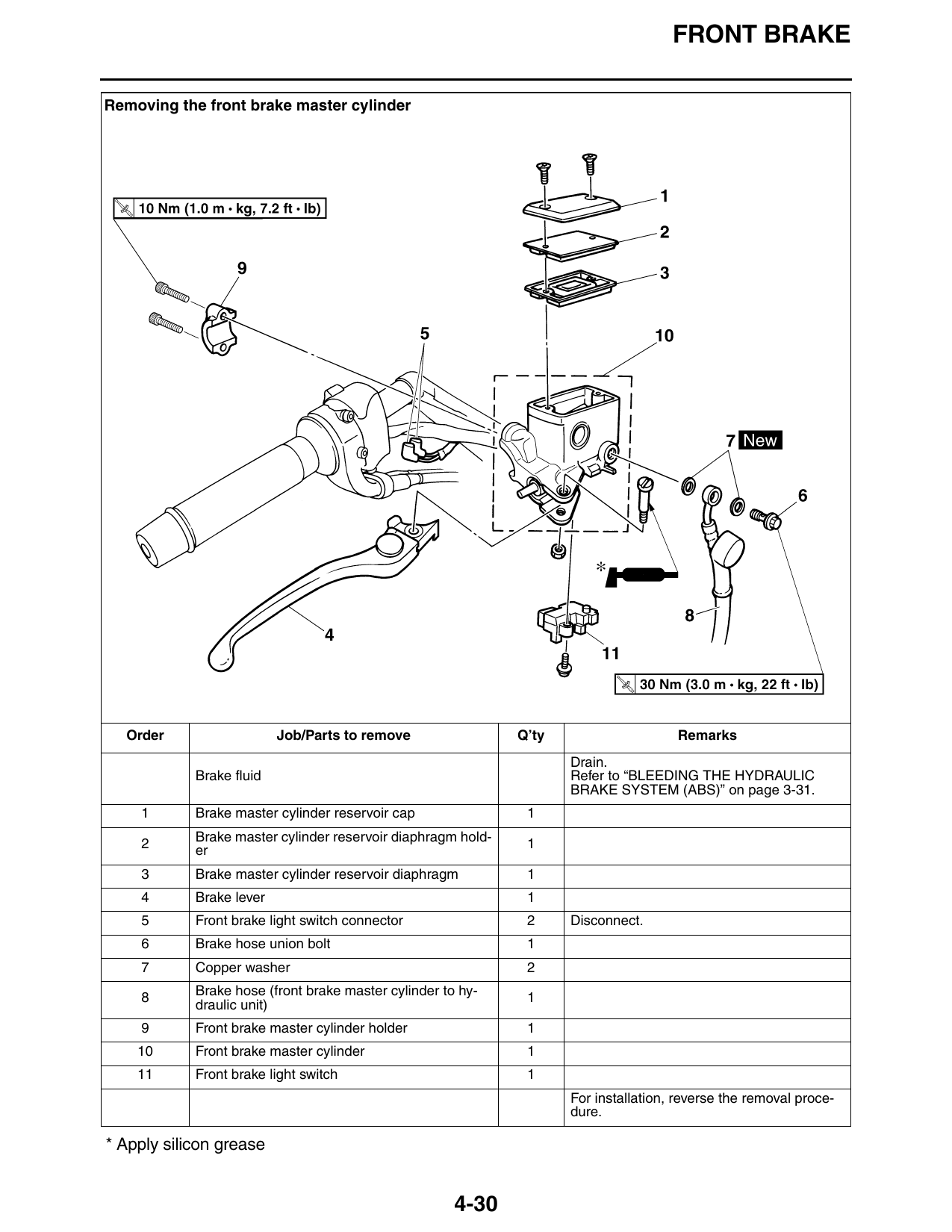

Removing the front brake master cylinder
Order Job/Parts to remove Q’ty Remarks
Drain.
Brake fluid Refer to “BLEEDING THE HYDRAULIC
BRAKE SYSTEM (ABS)” on page 3-31.
1 Brake master cylinder reservoir cap 1
Brake master cylinder reservoir diaphragm hold-
2 1
er
3 Brake master cylinder reservoir diaphragm 1
4 Brake lever 1
5 Front brake light switch connector 2 Disconnect.
6 Brake hose union bolt 1
7 Copper washer 2
Brake hose (front brake master cylinder to hy-
8 1
draulic unit)
9 Front brake master cylinder holder 1
10 Front brake master cylinder 1
11 Front brake light switch 1
For installation, reverse the removal proce-
dure.
* Apply silicon grease
4-30
FRONT BRAKE

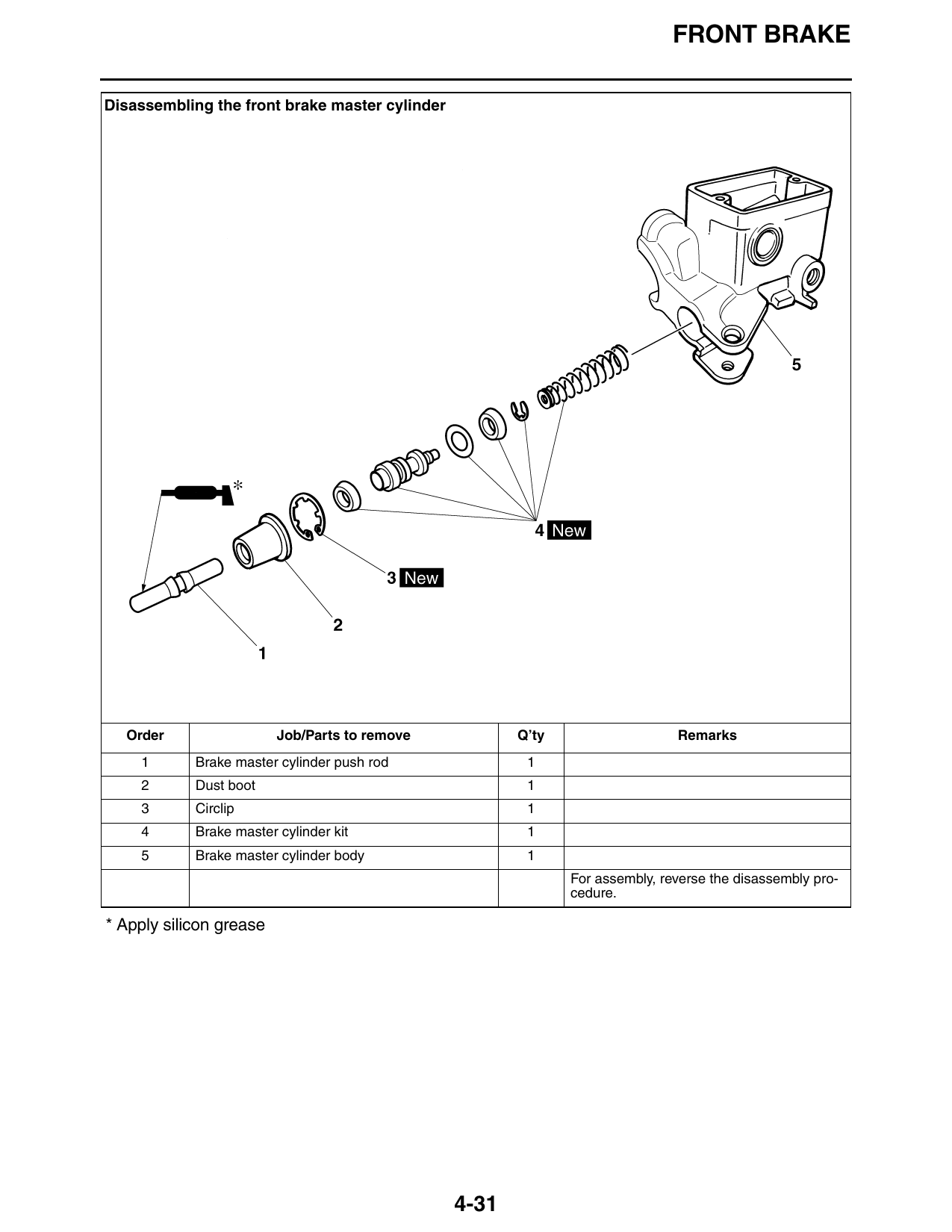

Disassembling the front brake master cylinder
Order Job/Parts to remove Q’ty Remarks
1 Brake master cylinder push rod 1
2 Dust boot 1
3 Circlip 1
4 Brake master cylinder kit 1
5 Brake master cylinder body 1
For assembly, reverse the disassembly pro-
cedure.
* Apply silicon grease
4-31
FRONT BRAKE

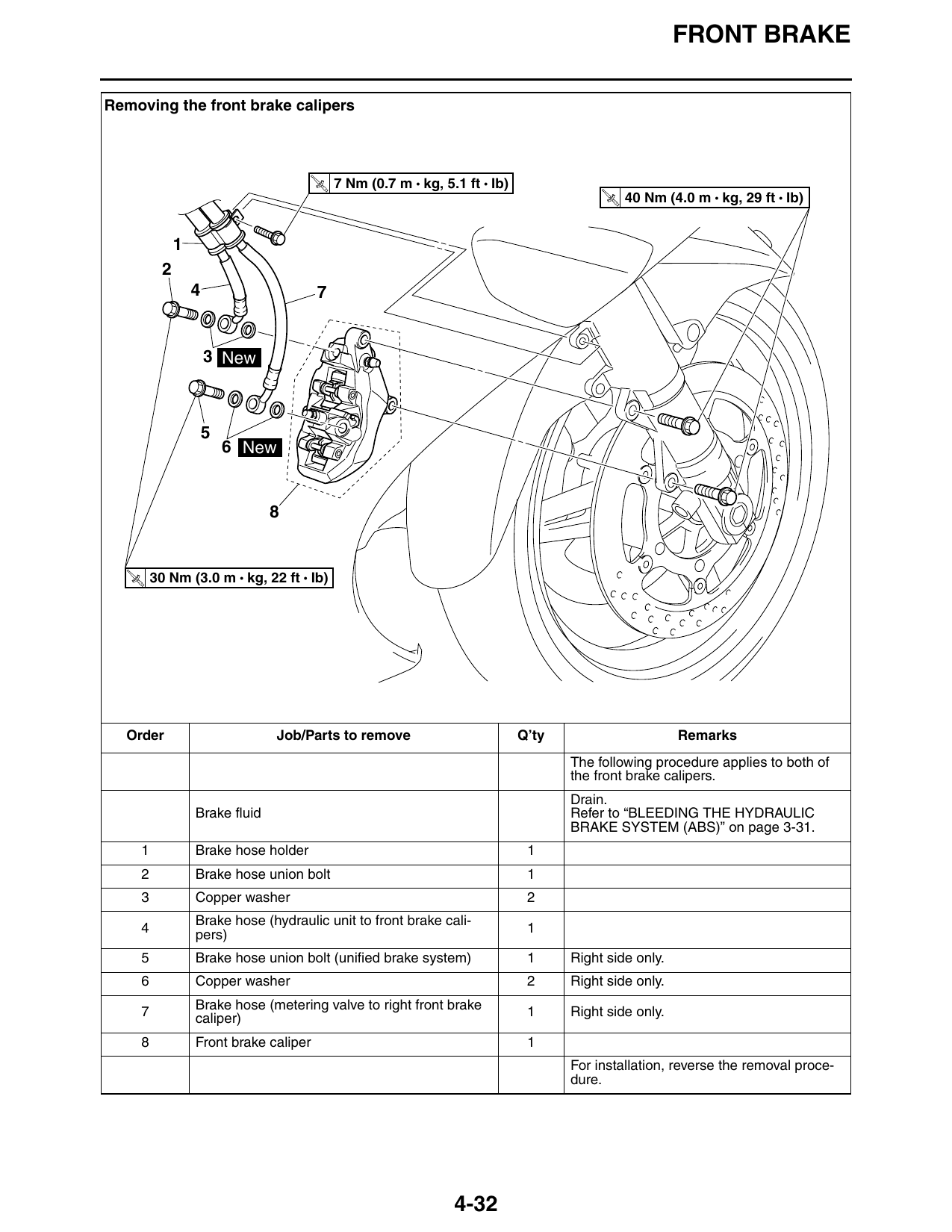

Removing the front brake calipers
T.
R.
7 Nm (0.7 m • kg, 5.1 ft • Ib)
T.
R.
40 Nm (4.0 m • kg, 29 ft • Ib)
4 7
3 New
6 New
T.
R.
30 Nm (3.0 m • kg, 22 ft • Ib)
Order Job/Parts to remove Q’ty Remarks
The following procedure applies to both of
the front brake calipers.
Drain.
Brake fluid Refer to “BLEEDING THE HYDRAULIC
BRAKE SYSTEM (ABS)” on page 3-31.
1 Brake hose holder 1
2 Brake hose union bolt 1
3 Copper washer 2
Brake hose (hydraulic unit to front brake cali-
4 1
pers)
5 Brake hose union bolt (unified brake system) 1 Right side only.
6 Copper washer 2 Right side only.
Brake hose (metering valve to right front brake
7 1 Right side only.
caliper)
8 Front brake caliper 1
For installation, reverse the removal proce-
dure.
4-32
FRONT BRAKE

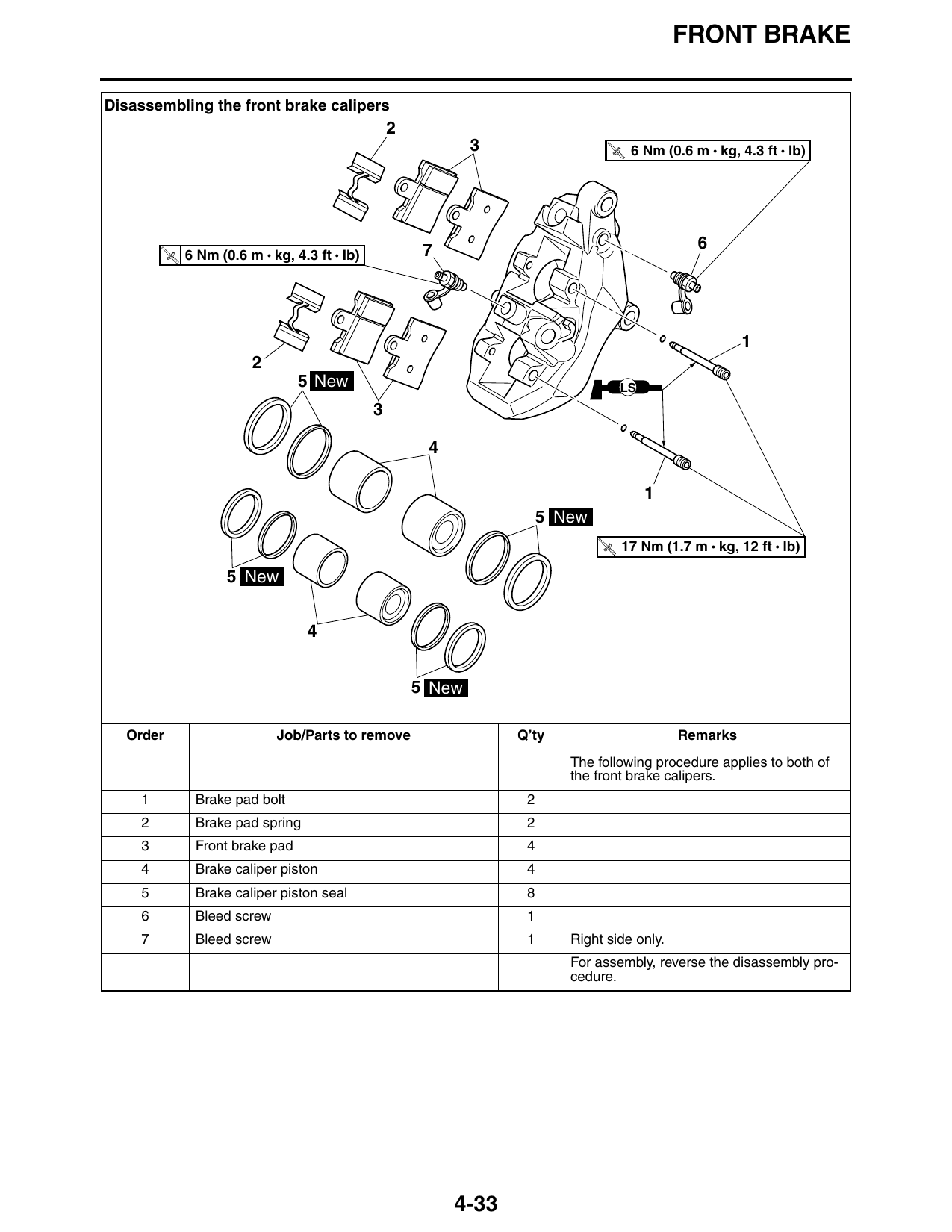

Disassembling the front brake calipers
3 T.
R.
6 Nm (0.6 m • kg, 4.3 ft • Ib)
7 6
T.
R.
6 Nm (0.6 m • kg, 4.3 ft • Ib)
5 New LS
5 New
T.
R.
17 Nm (1.7 m • kg, 12 ft • Ib)
5 New
5 New
Order Job/Parts to remove Q’ty Remarks
The following procedure applies to both of
the front brake calipers.
1 Brake pad bolt 2
2 Brake pad spring 2
3 Front brake pad 4
4 Brake caliper piston 4
5 Brake caliper piston seal 8
6 Bleed screw 1
7 Bleed screw 1 Right side only.
For assembly, reverse the disassembly pro-
cedure.
